При редактировании выводятся:

•треугольные ручки – перенос вершин проездов;

•круглые (в середине дуги) ручки – изменение радиуса дуги;

•квадратные – параллельный перенос сегментов.

Можно добавлять и удалять вершины проезда, используя пункты кнопочного меню.

Все операции выполняются только там, где это возможно. В противном случае проезд не изменяется.

При редактировании выводятся динамические размеры.

Геон Проезд поддерживает все стандартные операции, соответствующие подобным объектам платформы (_trim, _extend, _explode, _move и т.д.).

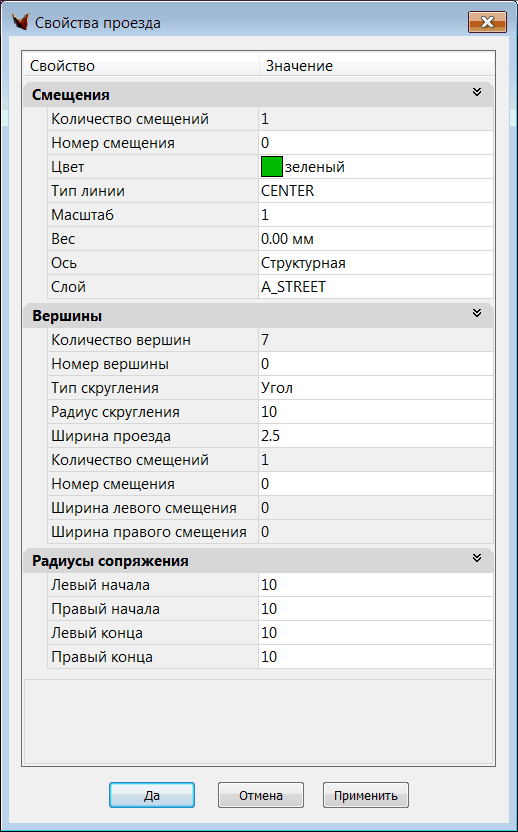

Есть возможность редактирования отрисованного проезда с помощью пункта меню Свойства, выпадающего на геоне Проезд:

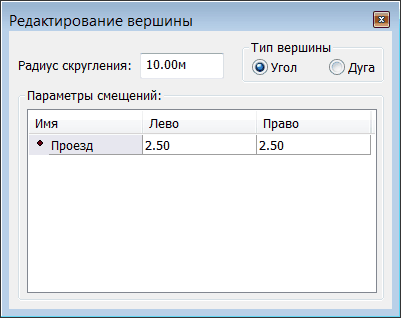

В окне можно перебирать вершины, а для текущей вершины (помеченной в чертеже крестиком) – смещения.

В частности, можно изменять радиусы сопряжения. Проезд будет изменяться, если указанные сопряжения возможны.

Кроме того для каждой вершины может быть своя ширина проезда (можно делать карманы!).

= Для команды "_TRIM" ("Обрежь") режущей кромкой проезда является его ось. Для возможности обрезания по границам полос проезда надо "взорвать" проезд (_explode) и потом обрезать объекты по полученным полилиниям.

= Как задать утолщение края проезда? Толщина смещения задается его весом. После изменения толщины нужно включить "lineweight on".

Изменение толщины линий проезда происходит путем изменения веса линии для каждого смещения. Соответственно, в платформе должно быть включено отображение линий согласно их весу.

Редактирование толщины (веса) линий находится в "свойствах проезда"(контекстное меню) по каждой вершине и каждому смещению отдельно.
