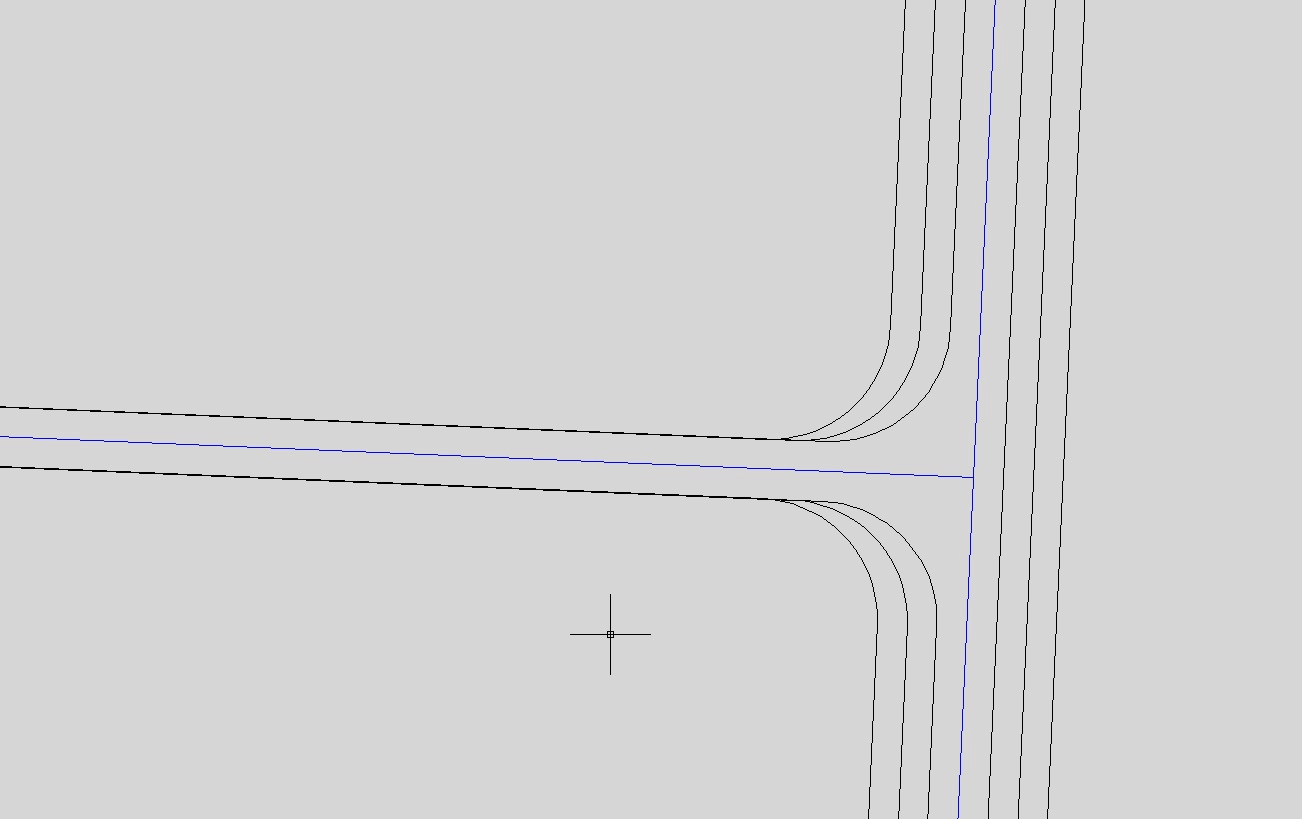

Когда конечные вершины одного проезда лежат на оси другого проезда, выполняется автоматическое сопряжение прямолинейных участков проезда кривыми указанных радиусов – левого и правого (при этом ранее замкнутые края разомкнутся).

Т.е. для автоматического сопряжения нужно указывать с помощью объектной привязки в ось того проезда, к которому мы примыкаем.

Необязательно, чтобы все смещения одной стороны проезда сопрягались с ОДНИМ сегментом исходного проезда.

Примечание. Можно отрисовать проезды и "один над другим" – без сопряжения.

Сопряжение смещений происходит поименно, т. е. по умолчанию сопрягаются смещения с одинаковыми именами. Но это можно изменять как при создании проезда, так и впоследствии – при редактировании. Если нужно сопрячь смещение со смещением, которого нет (такое имя отсутствует), то будет происходить сопряжение с последним смещением.

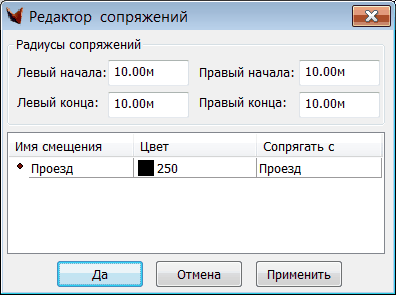

Редактор смещений выглядит следующим образом:

Чтобы операция сопряжения работала корректно, для проезда, который врезается, имена смещений, с которыми сопрягаются его смещения, должны быть именами смещений проезда, в который врезается данный проезд.

Проезд может начинаться или замыкаться на точке, на другом проезде или на самом себе.  Для прорисовки перекрестка необходимо создать два геона Проезд.

При сопряжении проездов краевыми вершинами желательно, чтобы радиусы скругления проездов в вершинах совпадали (иначе параметры примыкания берутся по одной из вершин).

Основным ограничением при сопряжении проездов является то условие, что все смещения должны примыкать к прямолинейным элементам, т. е. смещение не может замыкаться на дуге.

По поводу удаления "хвостов". Функциями проездов эти хвосты удалить нельзя. Можно "зарисовать" хвосты примитивом wipeout (по-русски: заплата) – т. е. на чертеже видно не будет. Как вариант можно получить по проезду полилинии и использовать команду "_trim", но тогда сам проезд как объект пропадет.

====

>> Есть Т-образный проезд (перекресток). У главной дороги есть два смещения от проезжей части. Как их оборвать в тех местах, где стыкуется вторая дорога, у которой нет дополнительных смещений???

Ответ: Возможности "обрезать" смещения у нас нет. Рещить данную проблему можно, создав второстепенную дорогу с двумя смещениями, аналогичными главной (имеютя в виду названия смещений), но указав при этом ширину этих смещений равную 0. Тогда сами смещения этой дороги отображаться не будут, зато на них замкнутся два смещения главной дороги.



Внимание! В данном программном продукте недопустимо сопряжение трех и более проездов в одной точке. Проезды сопрягаются только попарно. Чтобы получить перекресток из 3 проездов, нужно присоединить один проезд к угловой вершине другого.
