Проектная графика на профиле

Previous pageReturn to chapter overviewNext page

фильм

При работе с профилем, при проектировании удобно использовать Проектную графику, которая в отличие от Подписей не утяжеляет рабочий процесс постоянной перерисовкой и не замедляет работу. Подписи целесообразно применять на этапе Оформление чертежа.

В Проводнике чертежа для объекта Профиль откройте Стили профиля и выберите Стандартный.

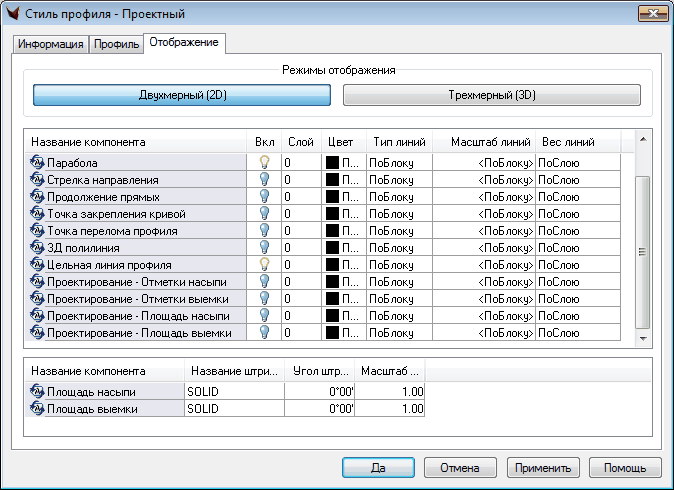

Выводится диалоговое окно

clip1096

На вкладке Отображение в списке компонентов есть такие компоненты

• Проектирование – Отметка насыпи,

• Проектирование – Отметка выемки,

• Проектирование – Площадь насыпи,

• Проектирование – Площадь выемки.

Эти компоненты позволяют быстро отрисовать рабочие отметки, и обозначить штриховкой площади насыпи и выемки между двумя профилями.

Предварительно в диалоговом окне «Свойства профиля» необходимо задать Существующий профиль для проектной графики.

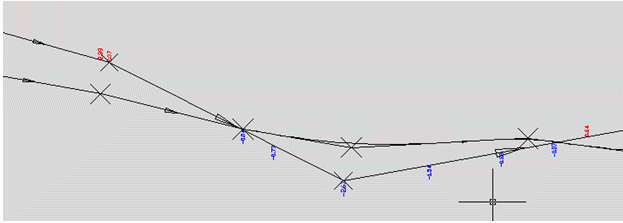

Включив флажки отображения отметок и задав для них соответствующий цвет, на чертеже можно увидеть рабочие отметки, которые выводятся в характерных точках (в пикетах, в вершинах углов, в точках вертикальной геометрии и т.п.). Отметки выводятся заданным стилем и при редактировании профиля автоматически пересчитываются и отображаются.

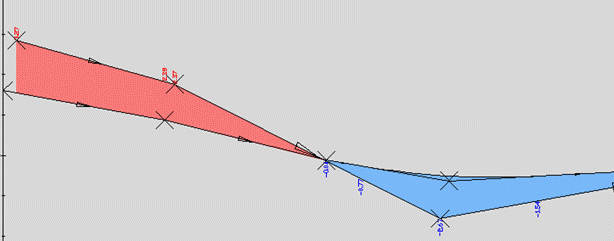

Если включены флажки отображения площадей насыпи и выемки и заданы цвета отображения – красный и синий соответственно, то выводятся заштрихованные области – площади насыпи и выемки.


При редактировании профиля, для которого определяли проектную графику,  площади насыпи и выемки автоматически пересчитываются и перерисовываются.

При редактировании же профиля, заданного для определения рабочих отметок, площади не перерисовываются, и нужно выполнить регенерацию.
