О проводнике чертежа: см. Стили. Копирование стилей

Сверху находятся четыре кнопки (фактически, это развернутая матрица два на два). Залипает всегда одна из кнопок.

Первая оппозиция: первая и третья – работа только с текущим чертежом, а вторая и четвертая (с красным) – со всеми открытыми чертежами в сеансе.

(после открытия нового чертежа нужно переоткрыть Проводник проекта).

Вторая оппозиция: первая и вторая – и установки, и стили подписей; третья и четвертая – только стили подписей.

Вариант по умолчанию – вторая кнопка: активный чертеж и выводить стили и для геонов, и для подписей.

Самая левая залипающая кнопка – статус стиля. Если кнопка включена, то для стилей, на которые ссылается хоть какой-то геон или субгеон в чертеже, будет выводиться оранжевый треугольник.  (Если все такие геоны удалить, то треугольничек для стиля исчезнет.) По умолчанию кнопка отключена, т. к. отслеживание завязки стилей на геоны замедляет работу системы. С другой стороны, можно видеть незадействованные стили и удалить их.

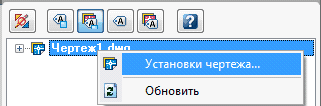

По правому щелчку на имени чертежа выходит меню:





• Настройка классификаторов

• Создание площадки

o Построение колонок

o Создание линий разреза

o Создание окна разреза

o Импорт-экспорт данных геологии в формат XML

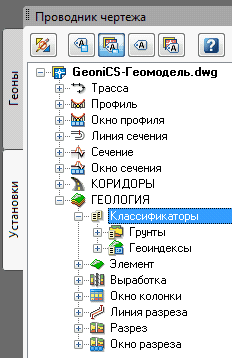

Первый (предварительный)  этап работы – это настройка классификаторов грунтов и геоиндексов

После создания классификаторов можно переходить к созданию площадок.

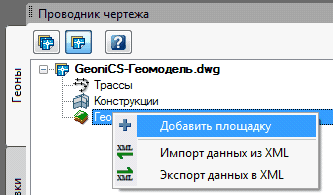

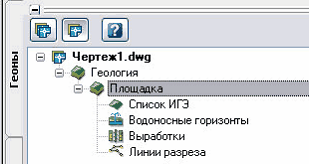

В Проводнике чертежа на вкладке Геоны из контекстного меню для  Геологии следует вызвать функцию Добавить площадку

Для добавленной площадки необходимо заполнить данные по общему списку ИГЭ, по водоносным горизонтам, по выработкам с их координатами и внести литологический состав каждой выработки.

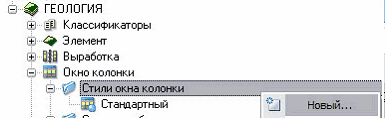

Перед построением колонок настраивается  стиль колонки и набор столбцов на вкладке Установки в Проводнике чертежа



Чтобы добавить колонку в Проводнике чертежа на вкладке Геоны  следует открыть требуемую выработку, выбрать вершину Колонки и из контекстного меню инициировать функцию Добавить колонку



Колонки будут отрисованы на чертеже.

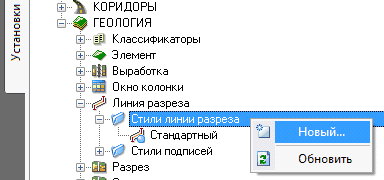

Перед  отрисовкой Линии разреза предварительно устанавливается Стиль линии разреза и Стиль подписей линии разреза.



Из контекстного меню выбираете нужную функцию

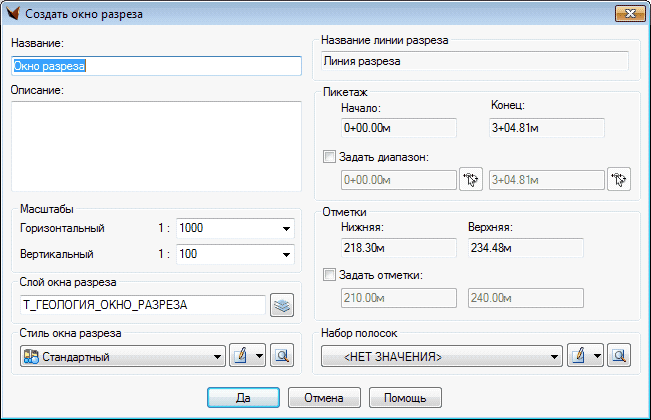

После отрисовки линии разреза  можно добавить и Окно разреза



с установленными для него параметрами и указанием точки вставки.

Окно разреза имеет свой Стиль, Стиль подписей и Стиль полосок, стили настраиваются в Установках

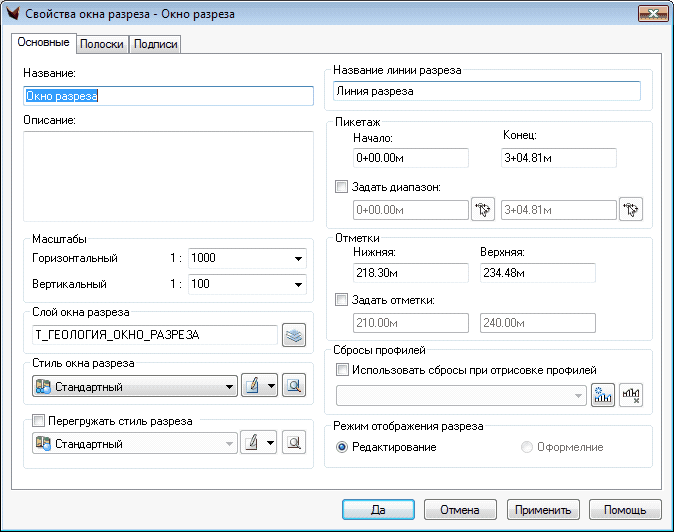

Окно разреза характеризуется своими свойствами

Для редактирования разреза используется редактор разреза.

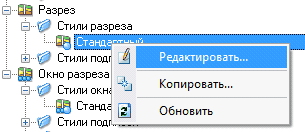

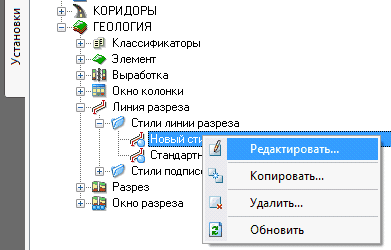

Редактировать разрез можно и с помощью ручек. Для этого  на вкладку Установки раскрываем разрез, в стилях разреза выбираем нужный стиль и из контекстного меню инициируем функцию Редактировать.

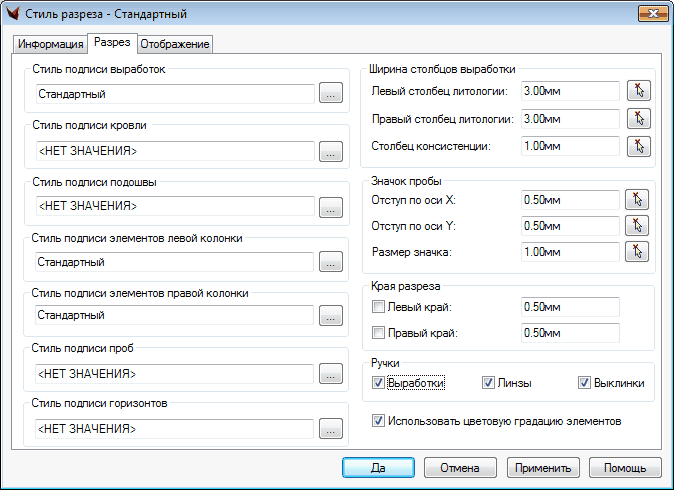

В диалоговом окне включаем флажки отображения ручек

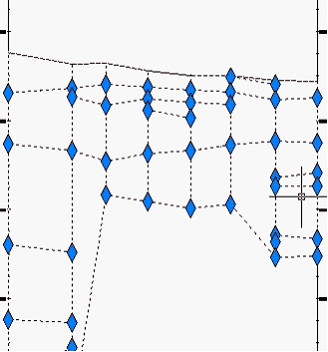

Ручки появляются на чертеже.

Можно выполнять Cкользящее редактирование в геологическом разрезе и Разбиение узла геологического разреза.

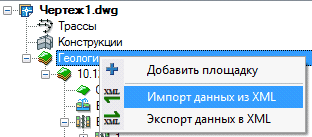

Для импорта данных геологии из формата XML следует выбрать пункт "Импорт данных из XML" в контекстном меню "Геология":

Настройка классификаторов при импорте необязательна, поскольку данные по грунтам и геоиндексам импортируются с остальными данными по площадке.
