Наборы полосок используются для управления группой стилей полосок, которые нужно применить к другим окнам сечения.

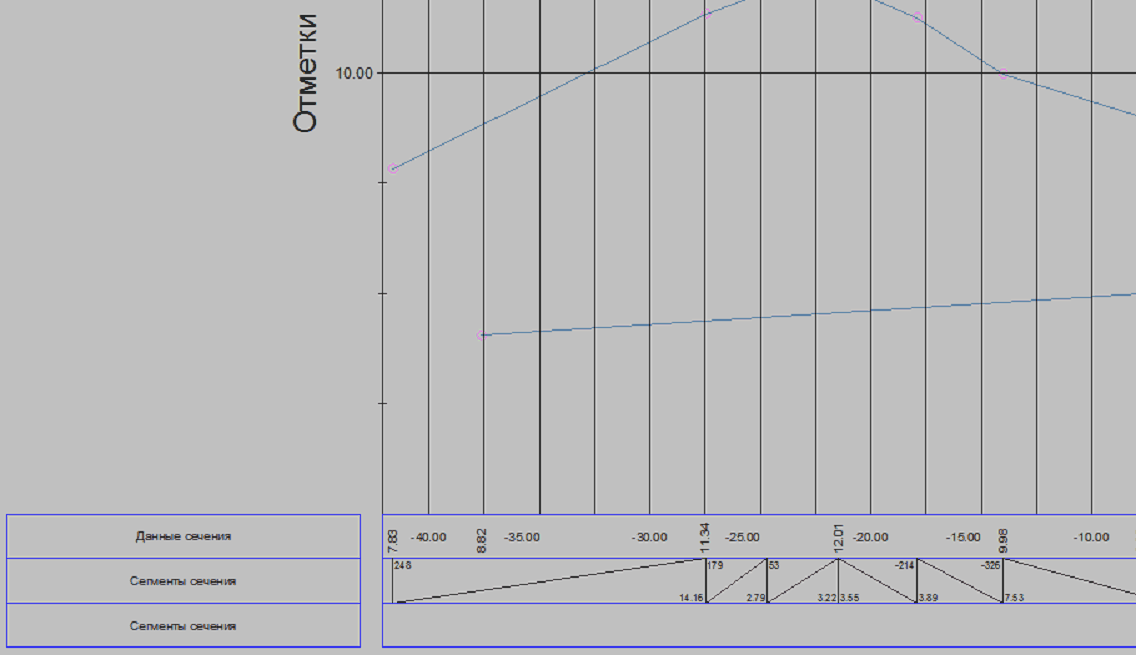

Полоски можно помещать сверху или снизу вдоль сетки окна сечения, чтобы подписывать разнообразные линии сечения данными смещений и отметок, точками вертикальной геометрии. Можно сгруппировать набор наиболее используемых полос данных в набор полос, который можно применять к окну сечения как одну коллекцию.
К набору полосок окна сечения можно получить доступ из Проводника чертежа, закладка Установки, ветка Окна сечения > Набор полосок.

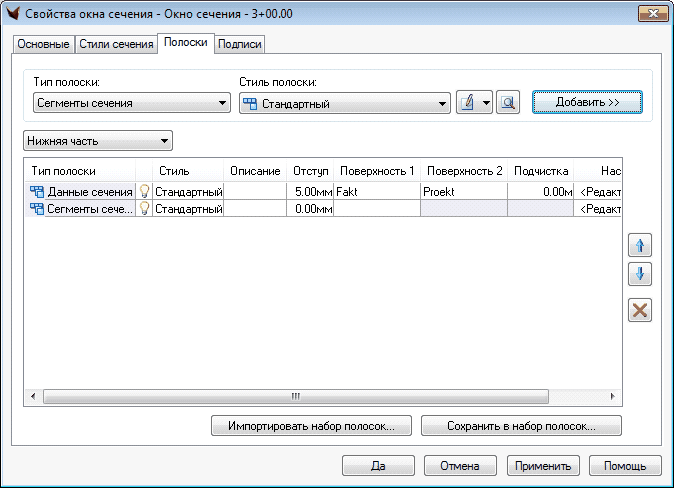

Кроме того, на создание и редактирование набора полосок можно выйти из окна Свойства окна сечения.
Можно задать, какие полосы данных включать в окно сечения и помещать их вдоль сетки сверху или снизу. Доступны два типа полосок данных:
1) данные сечения – расстояния, отметки, смещения;
2) сегменты сечения, перепады, уклоны по сегментам.
Столбцы можно скрывать. Порядок их можно менять – перетягиванием. Порядок и размер столбцов запоминаются и используются при последующем вызове.
Информация в столбцах:
• тип полоски,
• стиль,
• описание,
• отступ (от предыдущей),
• Поверхность 1 – поверхность сечения, которая отображается в полоске,
• Поверхность 2 – вторая поверхность сечения, которая отображается в полоске,
• подчистка – функция подчистки нужна для подавления соседних точек одной поверхности сечения, если они лежат на близком расстоянии друг к другу. Как правило, применяется для черных сечений.
• настройка – выполняется настройка селектора стилей для полоски.

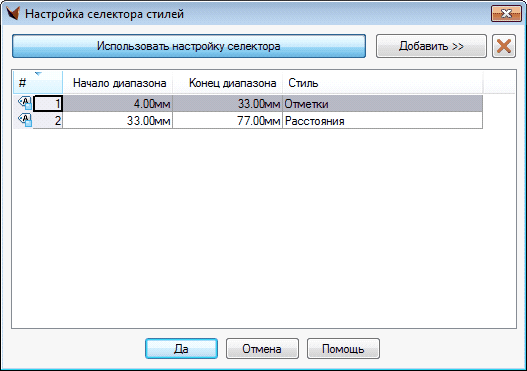

В зависимости от размера подписи в мм (диапазона) применять тот либо другой стиль. Диапазоны не должны пересекаться, иначе будет выбран первый попавшийся стиль.
Также можно отключить полоску. При этом ее данные не будут регенерироваться при редактировании. (Отключить полоску можно и специальной командой в Утилитах окна сечения, указав внутрь полоски.) Это особенно важно при работе с большими сечениями. Перед выводом на печать отображение полоски можно включить.
