фильм

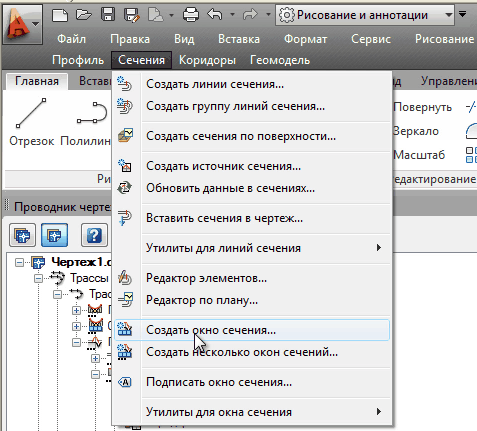

Вызвать команду можно из меню Сечения.

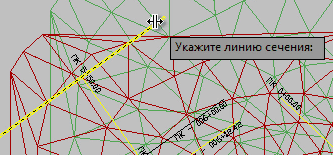

После этого необходимо указать на чертеже линию сечения, по которой будет создаваться окно.

На экране отображается окно сечения.

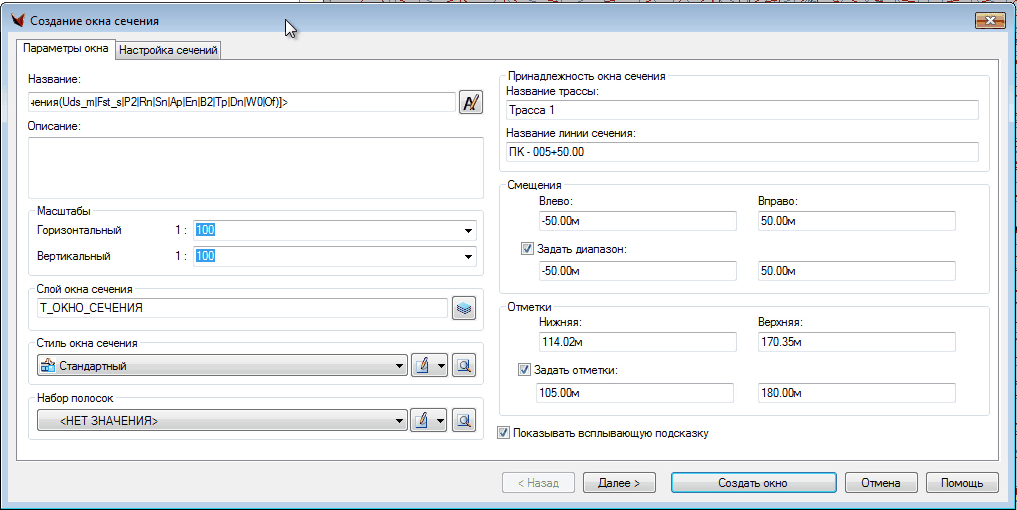

Окно состоит из двух вкладок: параметры окна и настройка сечений.

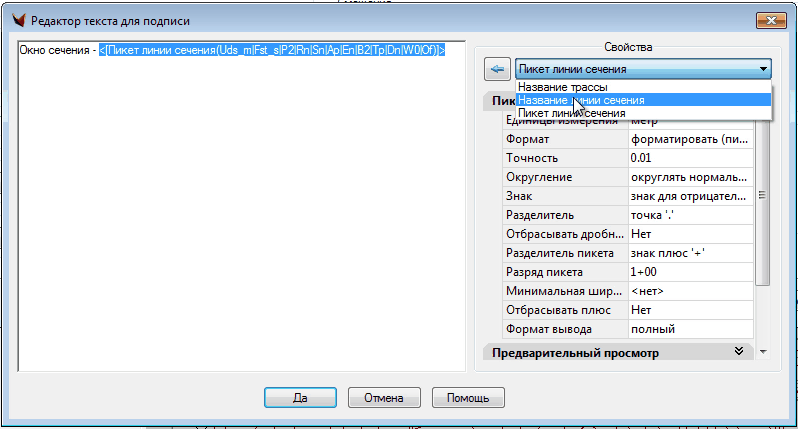

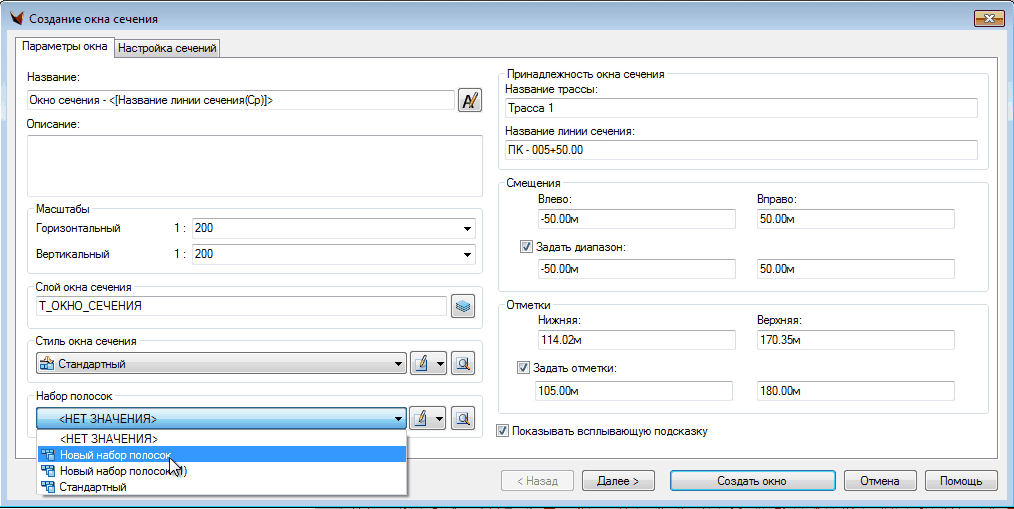

Во вкладке «параметры окна» указывается шаблон создания названия окна сечения.

Далее имеется описание, масштабы, которые вводятся по усмотрению пользователя, слой, стиль, набор полосок.

Затем следуют принадлежность к трассе и смещения окна сечения, отметки и флаг «Показывать всплывающую подсказку».

Окно настроек имеет следующий вид:

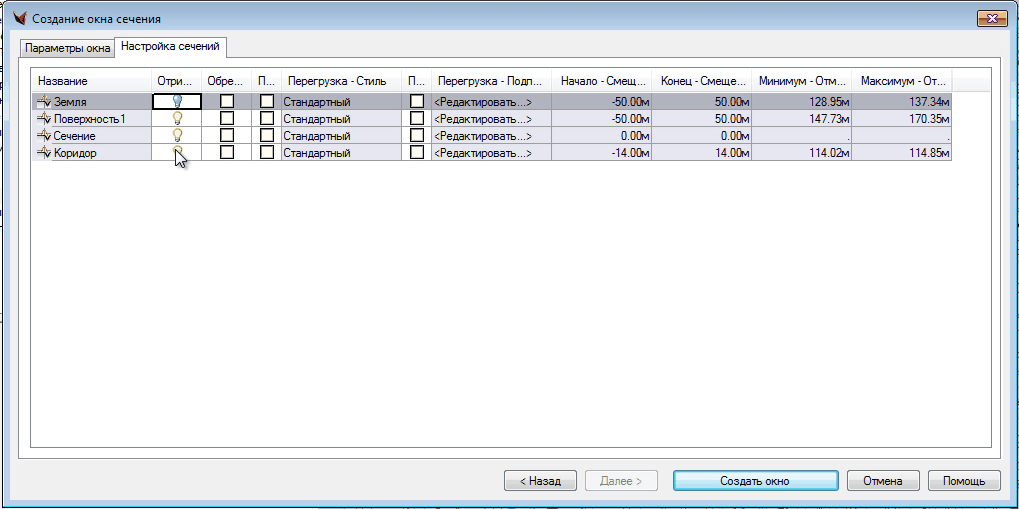

Здесь можно управлять видимостью – включить или отключить отображение для сечений по своему усмотрению. Имеется возможность установить обрезку сетки по какому-либо сечению,

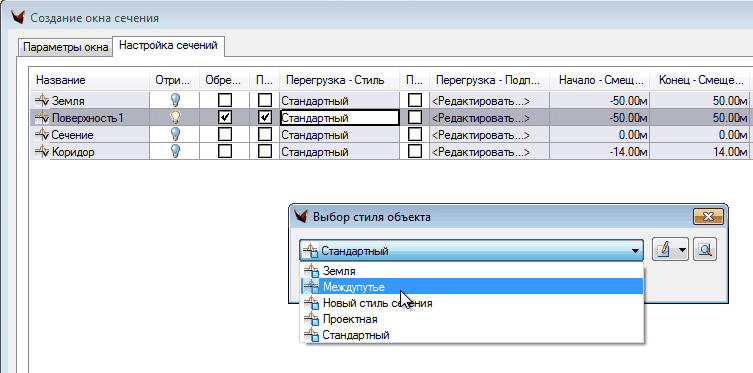

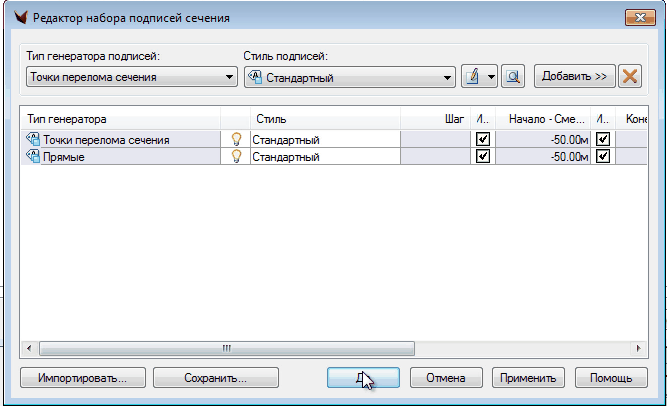

произвести перегрузку стиля объекта и стиля подписей для сечений.

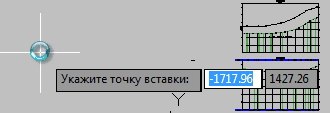

После подтверждения создания окна нужно указать точку вставки окна.

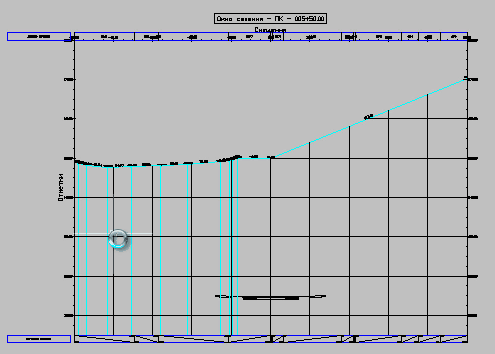

Окно, созданное по введенным параметрам, появляется на экране.

В нем отображается одно сечение, потому что отображение остальных отключено, по нему отображается сетка, произведена настройка полосок данных.
