Для выправки профиля необходимо Открыть проект и создать Таблицу ограничений.

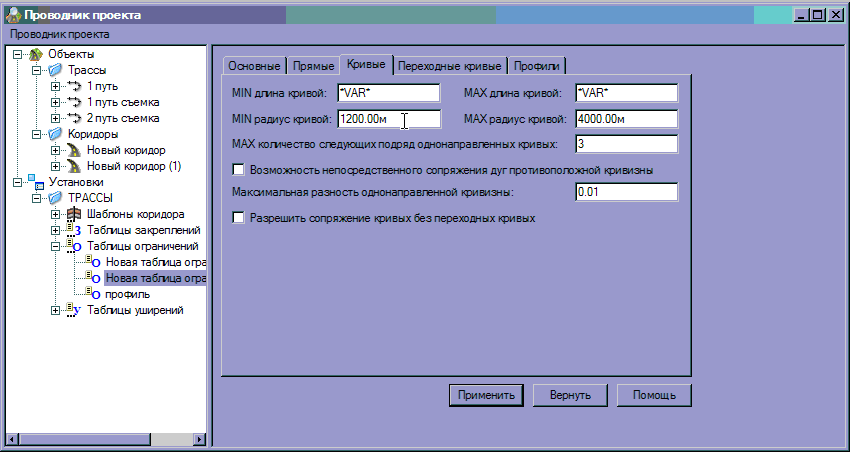

В Таблице ограничений в закладке Кривые следует задать параметры min и max радиусов кривой в профиле.

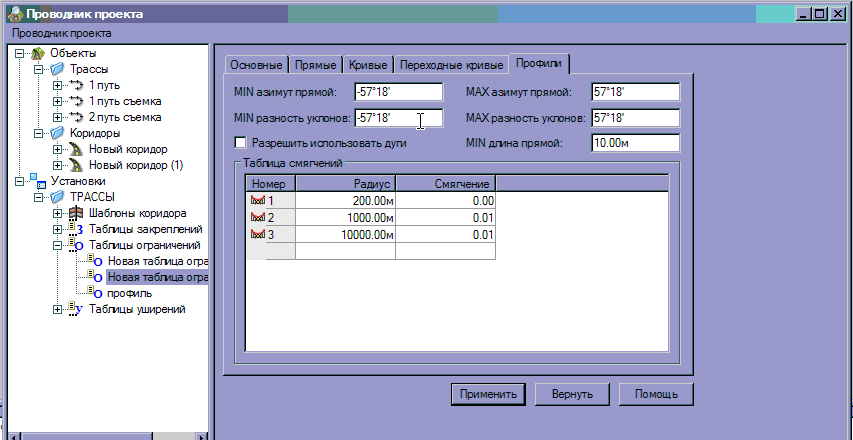

В закладке Профили нужно определить min и max разность уклонов между соседними элементами профиля, min и max азимут прямой и min длину прямой.
Указать – использовать или нет дуговые элементы в профиле и задать Таблицу смягчений, которая содержит набор коэффициентов смягчения min и max азимутов прямых в профиле, соответствующих дуговым или круговым сегментам в плане.

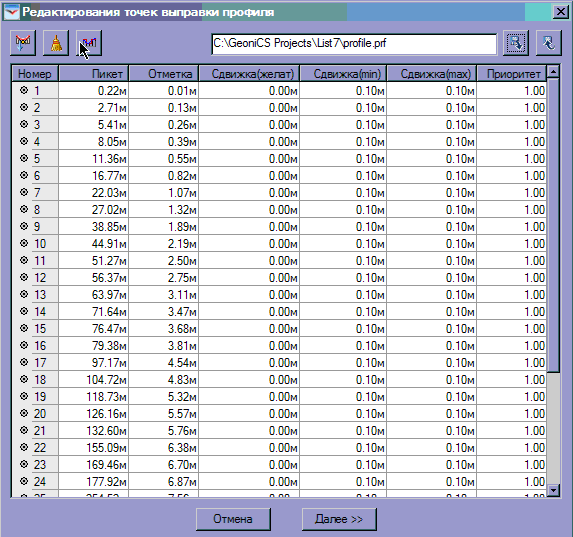

Точки для выправки профиля можно задать:
• Вручную ввести значения в таблицу,
• Выбрать точки как вершины из существующих профилей,
• Задать точки из файла.
На протяжении всей выправки промежуточные результаты хранятся в файле.
После ввода точек необходимо выполнить их сглаживание.

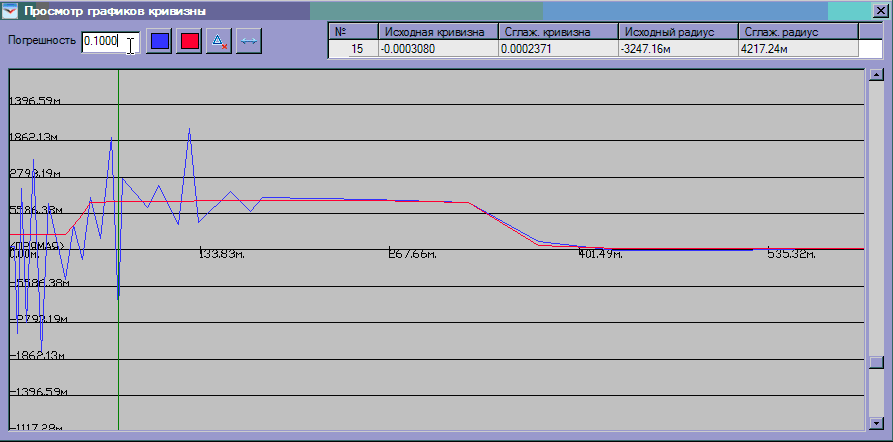

На графике синяя линия – исходная кривизна, красная – сглаженная.
В диалоге можно менять погрешность сглаживания, добиваясь получения требуемого графика сглаженности. Работа с точками сглаживания в профиле аналогична работе с точками сглаживания в плане.
Сохранив сглаженные точки в файле, переходим к установке параметров выправки.

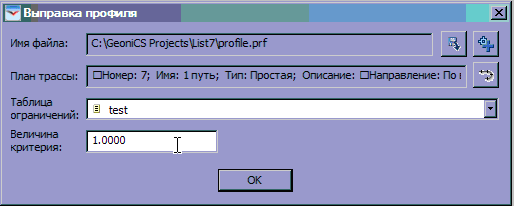

Требуется указать трассу для выправки(если план трассы неизвестен, то можно создать фиктивную трассу из одной прямой), задать Таблицу ограничений и величину критерия.
Величина критерия зависит от расстояния между точками. Поэтому величина критерия в профиле и плане может быть разной. Как правило, расстояние в профиле больше чем в плане, следовательно, и величину критерия в профиле нужно увеличить.

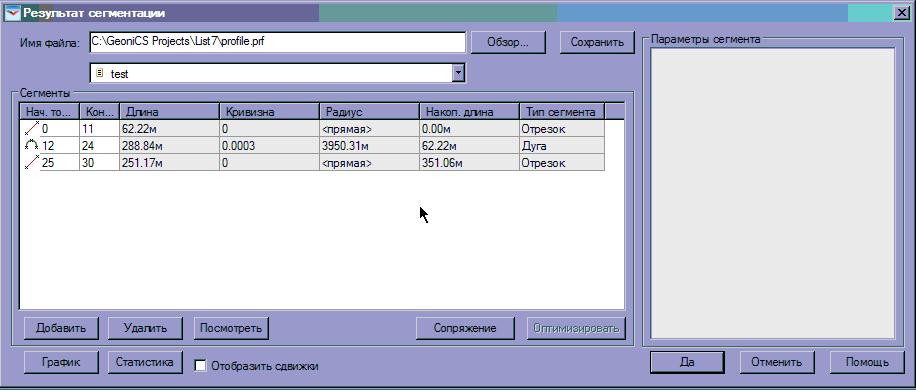

В результате сегментации получаем элементы профиля, они корректно сопряжены между собой.
Клавиша Сопряжение используется только в том случае, если элементы добавляются или удаляются вручную.
Диалог сегментации в профиле подобен диалогу сегментации в плане; различие только в отсутствии Оптимизации.
Задачи выправки плана и профиля из элементов родственны по духу, они решаются с помощью одних и тех же алгоритмов. Задача проектирования либо спрямления профиля, созданного по методу элементов, по сути, также является задачей аппроксимации ряда точек линии профиля. Меняются только характер самих элементов, ограничения на их применение, например, клотоида практически не применяется, хотя и допустима. Меняются характеристики ограничения на сопряжения элементов. По сути, сам алгоритм один и тот же. И для оптимизации профиля, решая оптимизацию трасс, мы решаем одновременно задачу автоматического построения профиля. Кроме того, мы не устраняем проектировщика от процесса принятия решений, т. е. у него есть ряд простых и эффективных инструментов для того, чтобы управлять самим процессом оптимизации, т. е. характеристика чувствительность (допуск) будет определять, насколько подробно будет профиль учитывает особенности рельефа, насколько он будет прямым.
В случае автоматического проектирования профиля, все графики можно выводить в том же окне профиля.
Будет возможность проектирования продольного профиля с оптимальной высотой насыпи, если за базовую линию, по которой ведется оптимизация, принята земля.
