Данный элемент конструкции создает многослойную односкатную полосу движения с отдельным элементом управления поперечным уклоном дополнительного слоя основания, а также с возможностью управления положением гребня дополнительного слоя основания путем указания целевой трассы.

Присоединение

Объектами присоединения является точка привязки. Данный элемент конструкции можно вставлять слева или справа от точки привязки.

Параметры

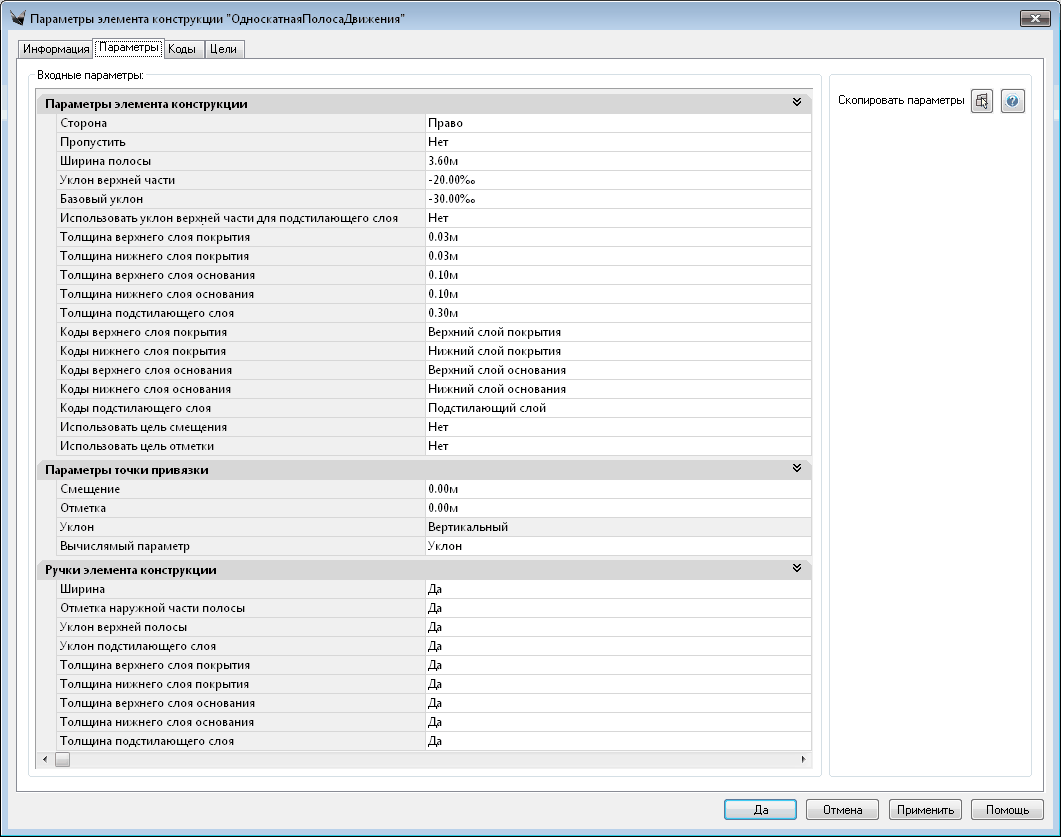

clip3178

Показатель	Описание	Тип	Значение по умолчанию
Сторона	Указывает направление элемента конструкции.	Слева / Справа	Слева
Пропустить	Позволяет пропустить элемент, создав при этом последующие элементы конструкции	Да / Нет	Нет
Ширина полосы	Определяет ширину полосы движения	Числовое, положительное	3.60м
Уклон верхней части	Задает уклон верхних слоев полосы	Числовое	-20.00‰
Базовый уклон	Задает уклон подстилающего слоя	Числовое	-30.00‰
Использовать уклон верхней части для подстилающего слоя	Определяет, необходимо ли игнорировать параметр «Базовый уклон» для подстилающего слоя	Да / Нет	Нет
Толщина верхнего слоя покрытия	Задает толщину верхнего слоя покрытия	Числовое, положительное	0.03м
Толщина нижнего слоя покрытия	Задает толщину нижнего слоя покрытия	Числовое, положительное	0.03м
Толщина верхнего слоя основания	Задает толщину верхнего слоя основания	Числовое, положительное	0.10м
Толщина нижнего слоя основания	Задает толщину нижнего слоя основания	Числовое, положительное	0.10м
Толщина подстилающего слоя	Задает толщину подстилающего слоя	Числовое, положительное	0.03м
Коды верхнего слоя покрытия	Список кодов фигуры. Коды отделены запятыми.	Текстовое	Верхний слой покрытия
Коды нижнего слоя покрытия	Список кодов фигуры. Коды отделены запятыми.	Текстовое	Нижний слой покрытия
Коды верхнего слоя основания	Список кодов фигуры. Коды отделены запятыми.	Текстовое	Верхний слой основания
Коды нижнего слоя основания	Список кодов фигуры. Коды отделены запятыми.	Текстовое	Нижний слой основания
Коды подстилающего слоя	Список кодов фигуры. Коды отделены запятыми.	Текстовое	Подстилающий слой
Использовать цель смещения	Определяет, отображать и использовать ли цель смещения в списке целей конструкции	Да / Нет	Нет
Использовать цель отметки	Определяет, отображать и использовать ли цель смещения в списке целей конструкции	Да / Нет	Нет

Целевые параметры

Показатель	Описание	Статус
Ширина полосы	Используется для переопределения фиксированного значения параметра «Ширина полосы» и привязки конца полосы к объекту на чертеже. Типы объектов, используемые для указания смещения: трассы, полилинии, структурные линии и коды точек сечения.	Дополнительно
Отметка наружной части полосы	Используется для переопределения фиксированного значения параметра «Уклон верхней части» и привязки отметки конца полосы к объекту на чертеже. Используемые типы объектов: профили, 3D полилинии, структурные линии и коды точек сечения. При этом уклон основания задается или фиксированным значением, или может быть равным уклону верхней части при включенном флаге «Использовать уклон верхней части для подстилающего слоя»	Дополнительно

Режим компоновки

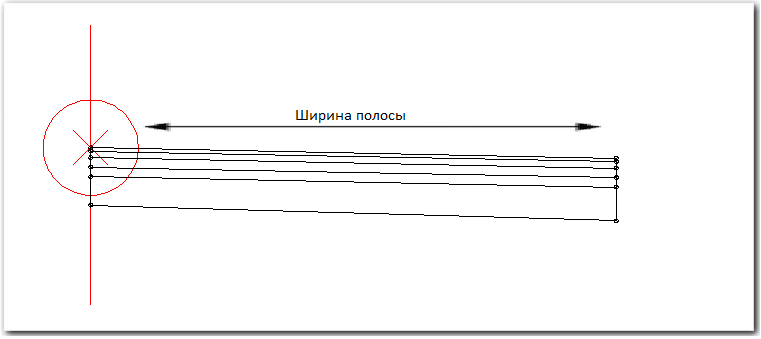

Данный элемент конструкции в режиме компоновки отображает звенья, определенные входными параметрами.

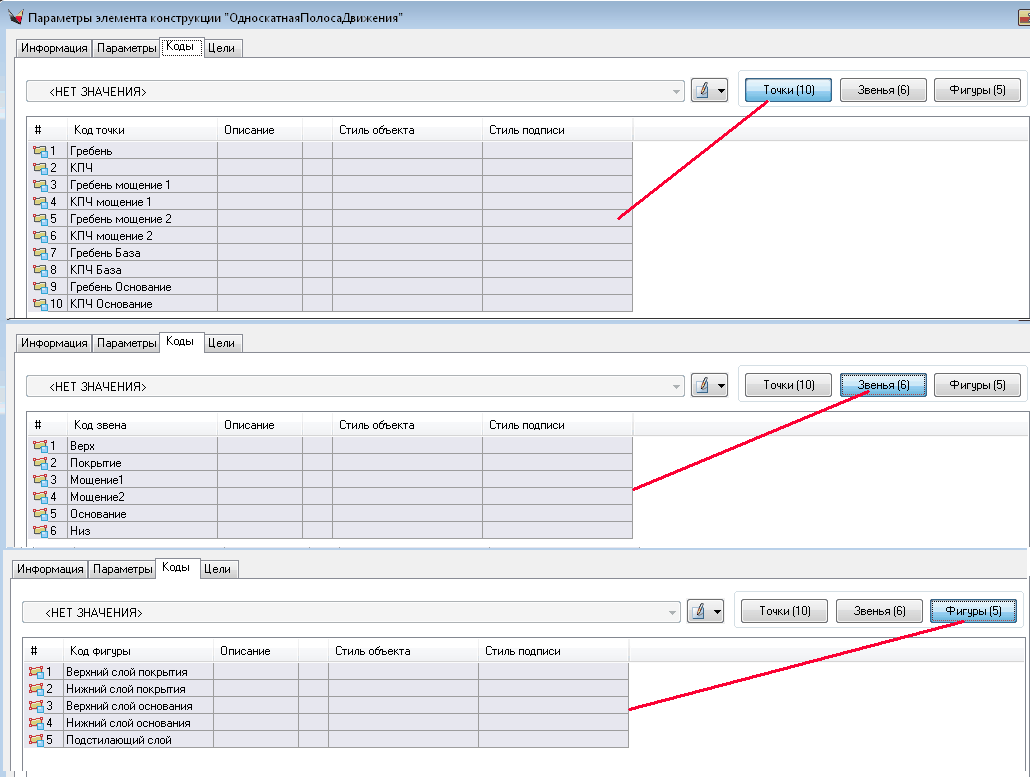

Схема кодирования

Кодировка зависит от настроек элемента. В элементе присутствую 5 фигур: верхний слой покрытия, нижний слой покрытия, верхний слой основания, нижний слой основания и подстилающий слой.
