ПростойБордюр
|
<< Оглавление >> ПростойБордюр |

|
Назначение
Данный элемент конструкции формирует простой бордюр на краю дорожного полотна. Бордюр может быть присоединен снаружи к любому краю дорожного покрытия или изнутри к краю разделительной полосы.
Присоединение
Точка привязки находится на передней грани бордюра для случая 1 и на задней грани бордюра для случая 2 (в зависимости от значения параметра «точка привязки»).

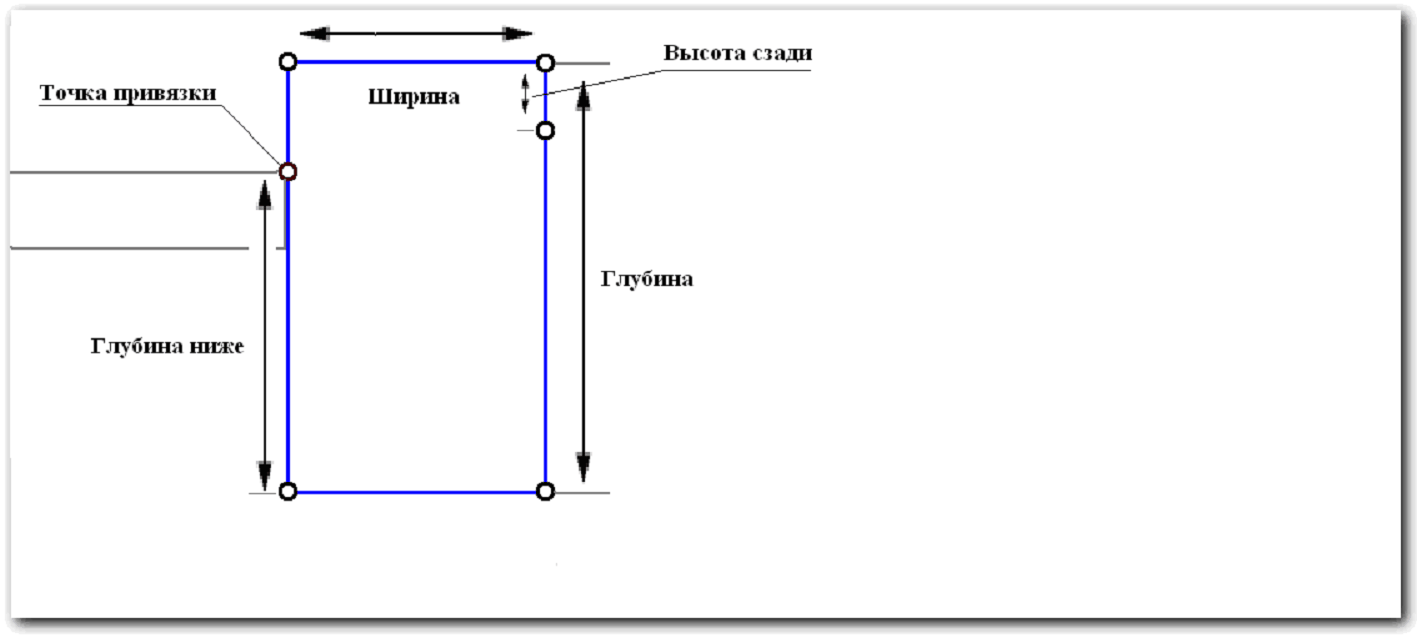

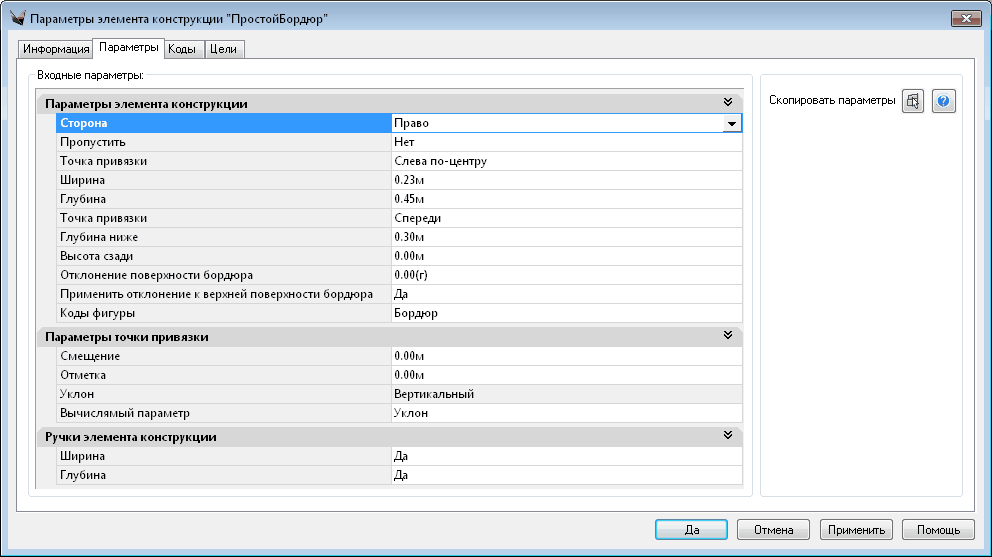

Параметры
Показатель |
Описание |
Тип |
Значение по умолчанию |
Сторона |
Указывает направление элемента конструкции. |
Слева / Справа |
Слева |
Ширина |
Ширина бордюра |
Числовое, неотрицательное |
0.23 м |
Глубина |
Глубина бордюра |
Числовое, неотрицательное |
0.45 м |
Точка привязки |
Определяет положение точки привязки |
Спереди / Сзади |
Спереди |
Глубина ниже |
Глубина бордюра ниже внутренней точки привязки |
Числовое, неотрицательное |
0.30 м |
Высота сзади |
Высота видимой части задней поверхности бордюра |
Числовое, неотрицательное |
0.10 м |
Отклонение поверхности бордюра |
Определяет отклонение фронтальной грани бордюра. Для вертикальной грани задается ноль градусов. |
Угловой (градусы) |
0.00 (г) |
Применить отклонение к верхней поверхности бордюра |
Устанавливает верх бордюра перпендикулярным фронтальной грани бордюра. |
Да / Нет |
Да |
Коды фигуры |
Список кодов фигуры «бордюр». Коды отделены запятыми. |
Текстовое |
Бордюр |
Целевые параметры
Нет
Режим компоновки
В режиме компоновки этот элемент конструкции прорисовывает форму бордюра в соответствии с заданными входными параметрами.
Коды точек, звеньев и фигур
Точка, Звено или Фигура |
Код |
Описание |
Т1 |
ВнутрКрайБордюра |
Внутренняя верхняя часть бордюра |
Т2 |
ВерхБордюра |
Внешняя верхняя часть бордюра |
Т3, Т4 |
НизБордюра |
Нижняя часть бордюра |
З1 – З4 |
Бордюр |
Верхние звенья конструкции тротуара |

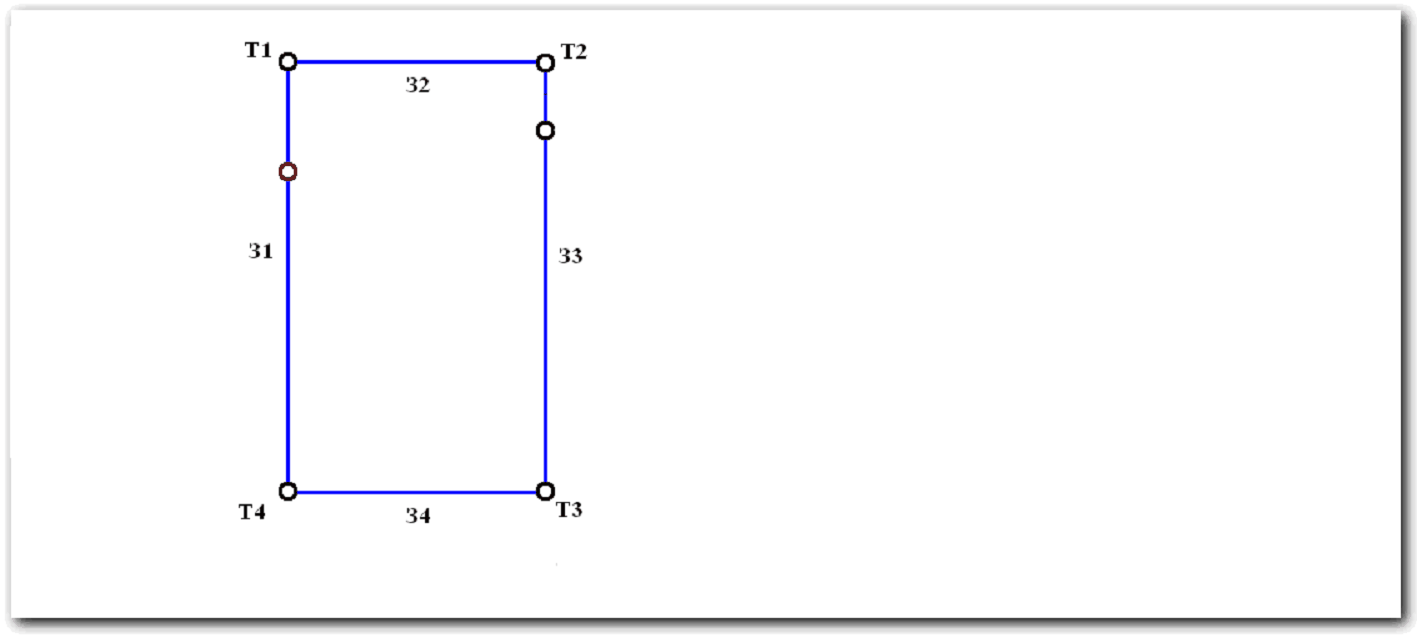

Схема кодирования
