<< Оглавление >> Проверить нормативные расстояния от объектов |

|
Можно проверить нормативные расстояния от произвольных объектов.

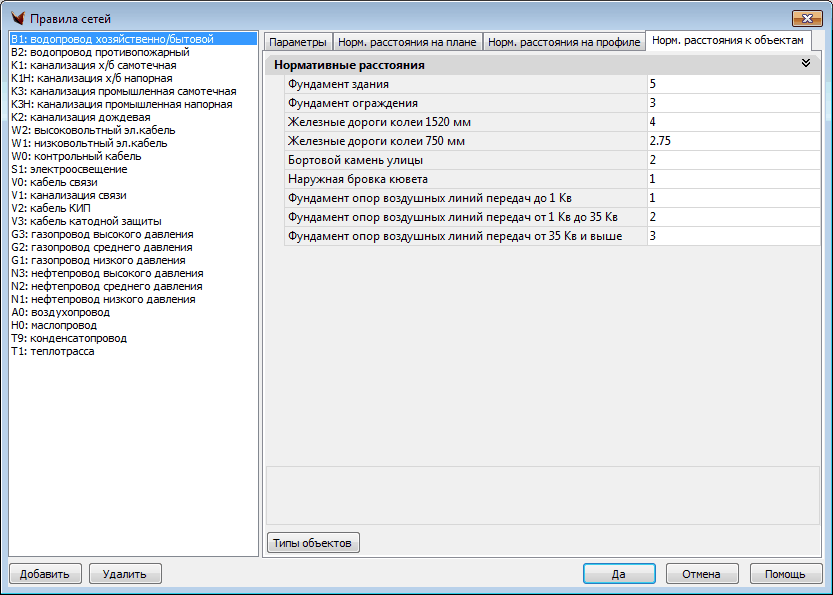

Сначала с помощью четвертой закладки

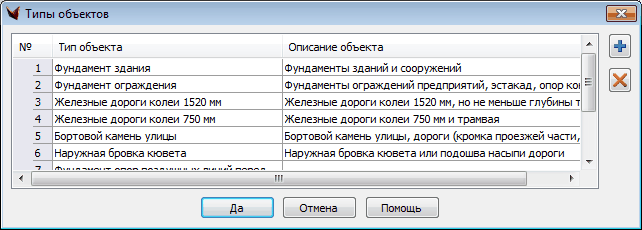

задаются типы объектов и значения нормативных расстояний от них до данной сети. Здесь же можно добавить типы объектов и ввести соответствующие нормативные расстояния
Для проверке нормативных расстояний от объектов вызывается соответствующая команда.

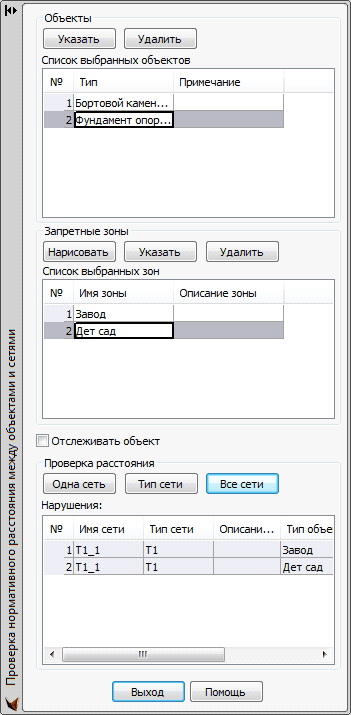

Далее последовательно выбирается тип объекта и указываются в чертеже объекты выбранного типа (например, отмостка). В результате будет сформирован список объектов. К нему можно добавлять объекты или удалять их из списка. Кроме того, можно переопределять объекты (их тип).
Далее можно создать "Запретные зоны" – примитив в чертеже, который не может пересекать сеть. Их можно отрисовать вручную либо указать существующие.
Затем можно проверить нормативные расстояния: для одной сети, для сетей указанного типа, для всех сетей. В таблице Нарушения будет выведен список нарушений.
В нижней таблице отображается не тип сети или конкретная выбранная сеть, а нарушение, которое создает выбранная сеть. Если нарушения нет, то и в таблице ничего не будет.
Команда "включает флажок", т. е. действует на создаваемые или модифицируемые после ее вызова сети.
