Изменение отметки точки поверхности

Previous pageReturn to chapter overviewNext page

new_re80

Для изменения отметки Z укажите мышкой триангуляционный узел (выбирается попадающий в апертуру ближайший узел).

Привязка: дополнительно выставляется конточка и узел.

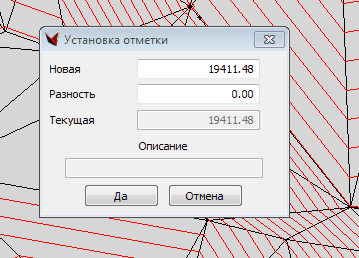

На экране появится диалоговое окно «Установка отметки».

clip1399

В поле «Текущая» для справки приводится значение отметки Z до редактирования.

Можно изменять либо разность, либо новое значение.

Если значение «Разности» положительное, то «Новая» отметка будет выше старой, если отрицательно – ниже.  При вводе новых значений отметок значения в соответствующих полях диалогового окна автоматически пересчитываются (для положительной разности ставится +). Для завершения редактирования и подтверждения введенной отметки нажмите кнопку («Да»), в случае отказа от изменения – клавишу Esc.

Естественно, при изменении отметки также изменяется рисунок горизонталей.

НИКАК не влияет на входную точку - ее отметку!
