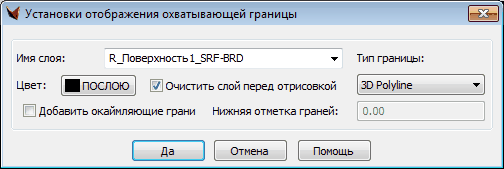

Данный пункт меню позволяет отрисовать границы триангуляции для уже существующей поверхности. После указания имени слоя программа отрисует на указанном слое границы триангуляции (border) в виде трехмерных полилиний.
В общем случае внешняя граница поверхности – многосвязная.
Блок-диаграмма – это поверхность в виде 3D граней, с внешней границей – на установленной отметке (по умолчанию 0) и на своих отметках, причем соответствующие вершины обеих линий соединены вертикальными отрезками.
Такой способ позволяет наглядно визуализировать поверхность.
