Данными являются: параметры труб, схема узла.

В начале работы команды запрашивается, выбирать ли сети одного типа:

•Да – таблица спецификаций будет построена для всех сетей выбранного типа.

•Нет – можно выбрать, какие конкретно сети будут участвовать в сборе информации для постройки таблицы спецификации.

После автоматического построения пользователь получает возможность отредактировать список – добавить/удалить элементы, поменять некоторые значения.

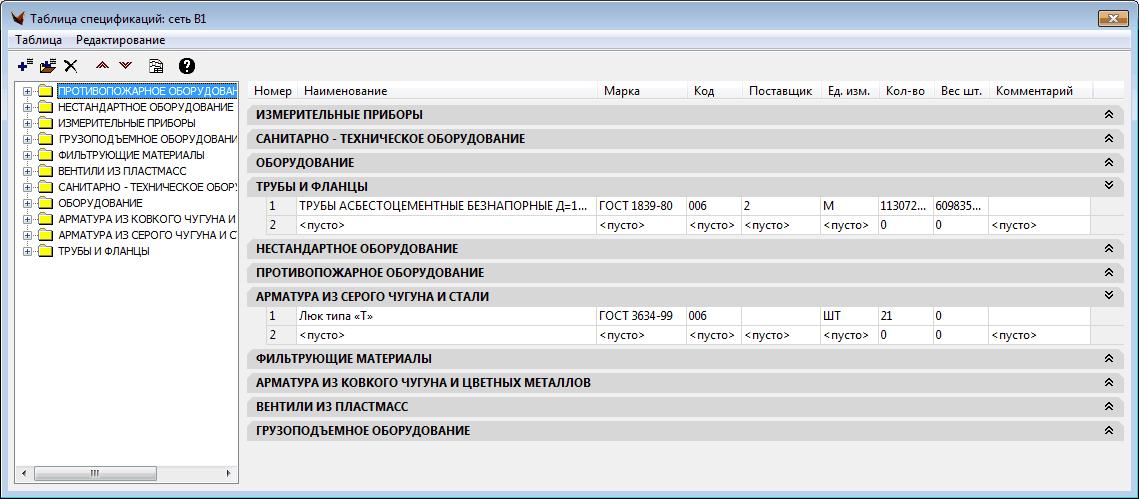

Работа с таблицей организована в виде групп оборудования. Для добавления детали можно либо выбрать необходимую деталь в классификаторе и нажать на кнопку (или двойной щелчок на пункте в дереве классификатора), либо в группе, к которой относится необходимая деталь, установить курсор на последнюю строку (пустую) и выбрать деталь в колонке Наименование из выпадающего списка.

Пункты таблицы можно удалить (кнопка или пункт меню Редактирование\Удалить). Порядок расположения пунктов таблицы можно поменять, перемещая пункты вверх или вниз кнопками соответственно.

Полученную таким путем таблицу можно вставить в чертеж (кнопка или пункт меню Таблица\Вставить в чертеж). Таблица вставляется в указанную пользователем точку чертежа в виде стандартного примитива Таблица, который можно удобно редактировать, в частности, добавлять, удалять, объединять строки и столбцы.

Для удобства работы предусмотрены пункты Сохранить таблицу и Загрузить таблицу. С их помощью возможно сохранить полученную таблицу в файл для последующего редактирования.

Можно использовать Редактор базы нормативно-справочной информации.

Для таблицы спецификации добавлены элементы схемы узлов. Также введена возможность ввода запаса для труб (дополнительная длина). Обычно он составляет 7-10%.

Расчет длины производится с его учетом.

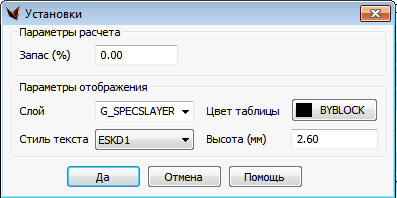

Коэффициент запаса труб и основные параметры текста и таблицы задаются в установках, вызвать которые можно из пункта меню Таблица\Установки.

Изменить отображение таблицы спецификации и таблицы колодцев (размеры полей и подписи) на текущий момент можно, только редактируя таблицу после создания.
