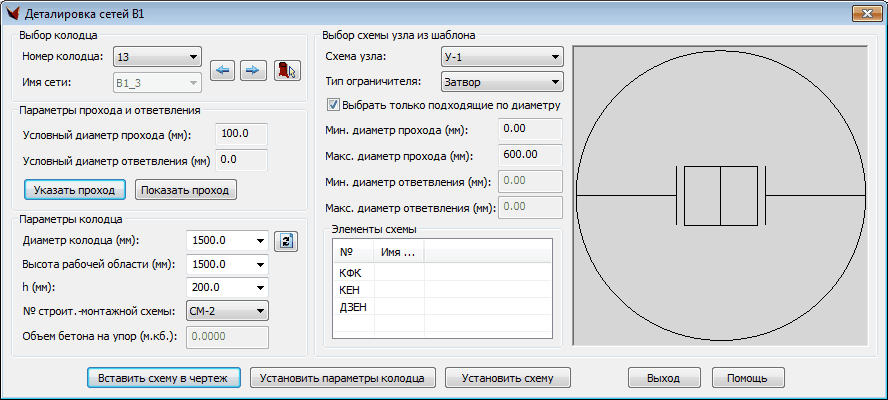

Редактор схемы узла (обычно – колодца). Выбирается тип сети, для узла которой будет выполняться деталировка.

clip1431

Содержит следующие пункты:

выбор колодца – как по номеру из списка, так и с помощью клавиш навигации и непосредственно указать в чертеже. Для каждого колодца сразу же показываются условные диаметры прохода и ответвления (если они заданы);

проход может быть указан автоматически, а если в колодец входят 4 трубы под прямыми углами, можно указать его вручную. Есть возможность отображения основного прохода (красным) и ответвлений (синим) (которыми считаются все остальные, кроме двух главных, трубы, подходящие к колодцу);

выбор схемы узла из допустимых для данного колодца вариантов. Схема узла отображается в окне; тип ограничителя – задвижка или затвор;

по выбранной типовой схеме узла, диаметру труб основного прохода и ответвления определяются и отображаются следующие параметры колодца:

диаметр колодца (рабочей части),

высота рабочей части,

h, высота от верха лотка до низа трубы,

строительно-монтажная схема – шаблон конструкции колодца.

Эти параметры колодца можно установить, нажав соответствующую кнопку. Можно установить схему.

После выхода из редактора можно увидеть ее на плане смасштабированной в соответствии с размером колодца. При изменении размера колодца размер схемы изменяется автоматически. С помощью ручки можно как изменять размер колодца, так и поворачивать в нем схему.


В дальнейшем – планируется переделка Редактор конструкции колодцев. Конструкцию можно будет сохранить в виде строительно-монтажной схемы – шаблона.

В работе – предоставить пользователю возможность указывать конкретные элементы, и эти данные будут добавляться в спецификацию оборудования.
