Междупутья – это еще один тип подписи.

clip2082

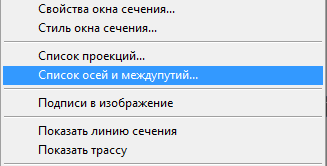

Вызвать Редактор осей и междупутий можно из контекстного меню окна сечения, пункт Список осей и междупутий...

clip2083

clip2084

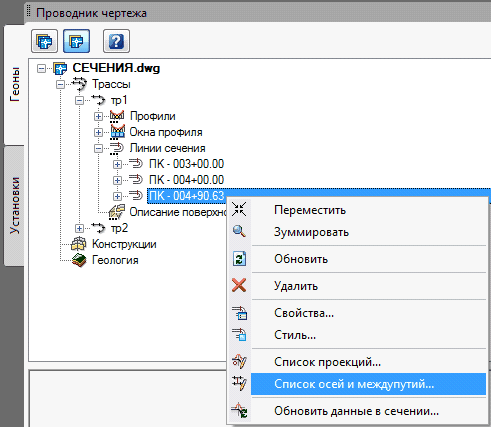

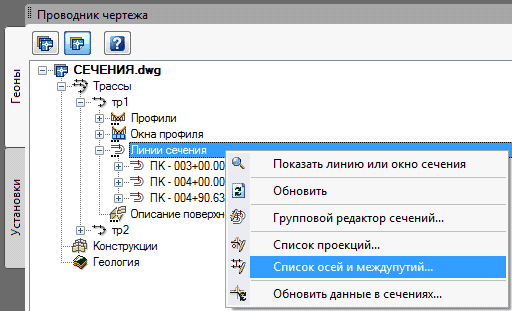

Также его можно вызвать для всей трассы группы окон сечений или отдельного окна сечения из проводника чертежа на вкладке Геоны.

clip3156

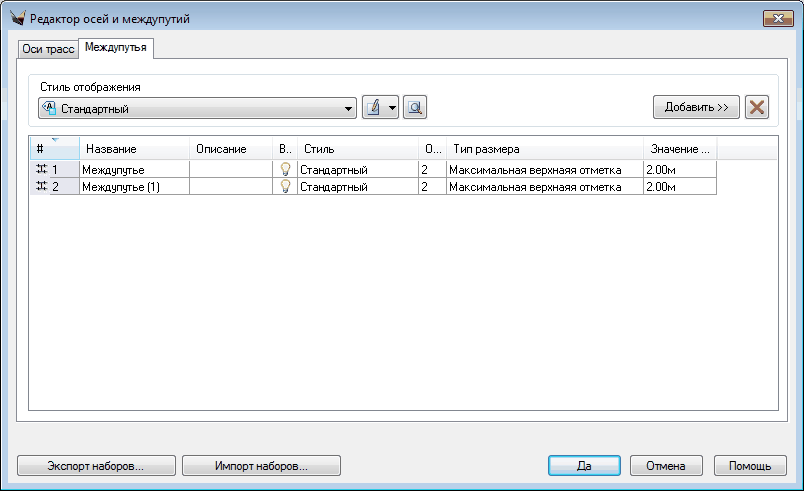

Также это меню доступно и для нескольких окон сечений. Диалог состоит из областей Оси и Междупутья. В каждой из них есть панель управления списком и сам список объектов.

Область междупутий  состоит из панели управления и списка.

На панели управления можно установить настройки по умолчанию для создаваемых осей.

embim731

Стиль отображения – стиль отображения подписи междупутья в окне сечения.

clip3157

Кнопки управления:

1.

Добавить;

2.

Удалить.

Добавить – команда позволяет создать и настроить междупутье.

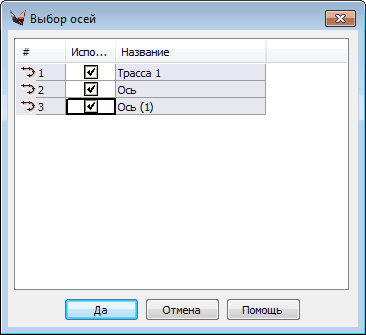

После запуска команды необходимо выбрать оси трасс, которые будут участвовать в создании междупутья.

clip3158

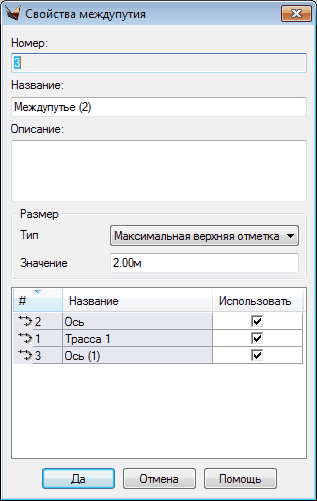

После этого при нажатии на кнопку вызывается окно Свойства междупутья:

clip3159

В этом окне отображаются такие параметры междупутья:

1. Номер;

2. Название;

3. Описание;

4. Тип размера;

5. Значение размера;

6. Список осей, участвующий в создании междупутья (в списке междупутий отображается количеством осей):

• Номер оси;

• Название оси;

• Флаг использования междупутья.



Кроме этих параметров в списке отображаются еще стиль отображения, видимость и количество осей, при щелчке на который вызывается диалог свойств междупутья.

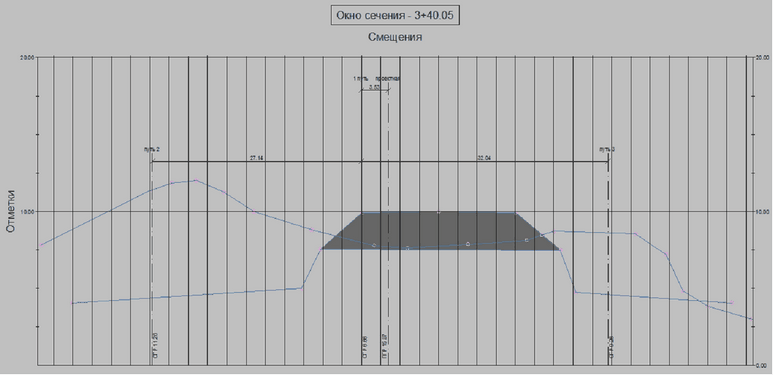

При окончании редактирования списка осей и междупутий нужно или подтвердить или отклонить изменения. При подтверждении изменений все изменения и новые объекты будут отображены в окне сечения.

embim734

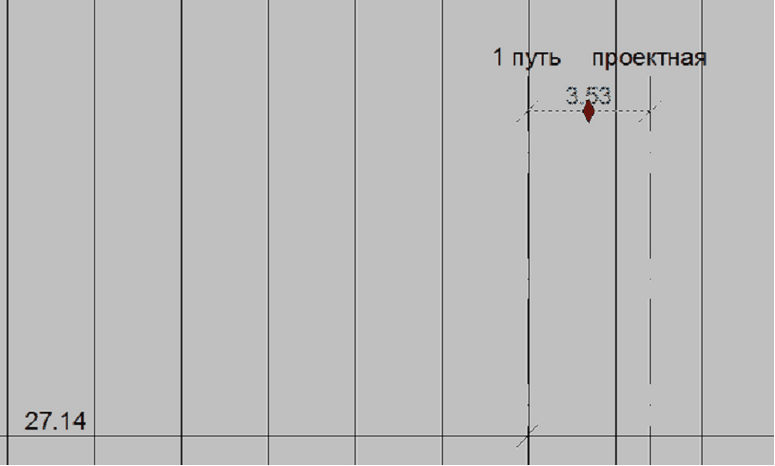

Положение подписи Междупутье можно также редактировать ручками:

embim735
