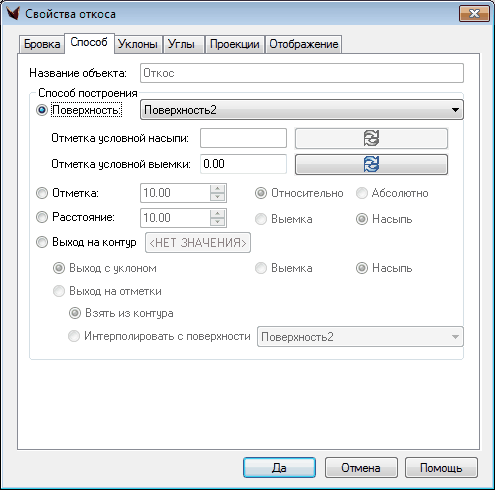

Имеется 4 способа построения – целевых объектов, к которым собственно строится откос:
•выход на поверхность (нахождение линии выхода любой конструкции на рельеф – пересечение двух поверхностей – получаем одну ЛВР – струну);
•выход на отметку – возможность построить откос на относительную или абсолютную отметку относительно бровки откоса;
•выход на расстояние – построение откоса на расстояние в плане относительно бровки откоса. Дополнительно задается тип откоса, выемка или насыпь;
•выход на контур – построение откоса на уже существующий контур, который необходимо указать, нажав кнопку
. Контур это та же подошва, с тем лишь отличием, что построена она была не в процессе построения откоса и не в результате пересечения двух поверхностей, а задана пользователем
При построении проектного откоса с дугами способом построения "на поверхность" имеются дополнительные параметры Отметка условной насыпи и Отметка условной выемки.
Эти параметры определяют относительные отметки для насыпи и выемки, до которых необходимо выходить заданным уклоном. Это теоретическое (расчетное) значение, которое, возможно, надо будет корректировать для разных вариантов. Если эти значения достаточно большие, то возможны перехлесты линий выхода, "накладка" одних сегментов на другие и т.п.
Построение откоса на контур может осуществляться двумя способами.
•Выход с уклоном – контур будет выступать секущей границей, откос будет построен с заданными в закладке «Уклоны» уклонами и указанным пользователем типом (выемка/насыпь);
•Выход на отметки – вариант, когда откос строится, опираясь на трехмерный контур. Эта возможность нужна, если необходимо построить откос на уже имеющийся объект, например, подпорную стенку. Также пользователь может указать, брать отметки из самого контура либо интерполировать их на поверхность и строить откос уже с выходом на проекцию контура.
Алгоритм построения откоса:
1. Находится условная граница насыпи, путем смещения бровки с заданным уклоном до заданной высоты. Для каждой точки бровки отметка точки смещенной линии рассчитывается как разность (для выемки – как сумма) отметки точки бровки и величины отметки условной насыпи (выемки).
2. По двум этим линиям строится поверхность.
3. Она пересекается с существующей поверхностью, заданной в установках.
Аналогично делается для выемки. После чего линии пересечения поверхностей собираются в одну линию пересечения.
•по отметке (относительной или абсолютной) -- возможность просто отрисовать откос и поставить внизу и вверху отметки, не вычисляя линию его выхода на рельеф;
•по расстоянию (указание выемка либо насыпь).
