<< Оглавление >> 1. Бровка откоса |

|
Бровкой могут быть: геон геолиния, тополиния, структурная линия, граница поверхности, 3D полилиния, полилиния, отрезок, дуга, окружность. Проектная бровка может быть как замкнутой, так и разомкнутой. 3D бровка может располагаться произвольно: и над, и под поверхностью. Соответственно, линия выхода на поверхность будет ниже или выше бровки.
===
Лучше всего использовать объекты без дуговых сегментов, а если они есть – то использовать дуги, уже интерполированные линейными сегментами с достаточно малой длиной интерполирующего сегмента (порядка 1.0). То есть установить для структурной линии шаг по дугам = 1.0 и, взорвав ее командой "_EXPLODE", получить из структурной линии с дуговыми сегментами геолинию с уже линейными сегментами, которую задавать в качестве бровки откоса.
====

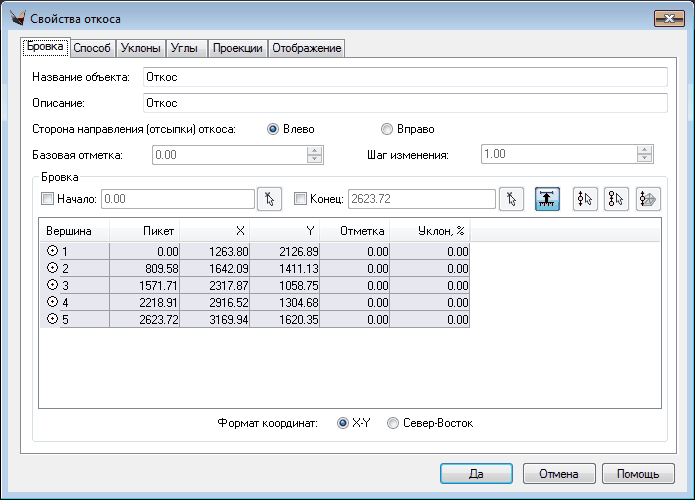

(Отвязать от объекта) – позволяет убрать завязку откоса на объект, формирующий бровку (изменение объекта не будет вызывать изменение откоса). Если откос отвязан от объекта, то доступны групповые операции работы с отметками и возможность вручную редактировать отметки бровки с помощью списка вершин.
( Указать абсолютную отметку) – задает всем либо выбранным точкам из списка абсолютную отметку
( Указать относительную отметку) – задает всем либо выбранным точкам из списка относительную отметку
( Указать отметку с поверхности) – задает всем либо выбранным точкам из списка отметку, полученную проекцией на указанную поверхность

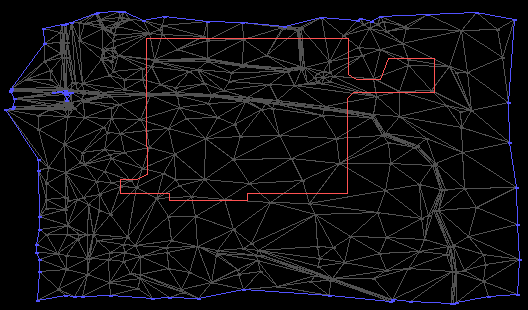

Cегменты проектных бровок могут быть как прямолинейными, так и дуговыми.
Например, средневековая крепость, с контрфорсами, сложный контур бровки...
Кроме того, бровку можно редактировать с помощью редактора элементов.
Управление границами откоса
Доступна возможность построения откоса не по всему объекту, на основе которого получена бровка. Для этого необходимо задать необходимые значения в блоке управления границами откоса:
В полях ввода вручную можно указывать длину начала построения и длину конца, также можно указывать эти параметры из чертежа, нажав соответственные кнопки. Если одна из границ не используется, флажок снят, то откос будет построен от начала или до конца объекта.
Базовая отметка – cпециальная возможность, дающая пользователю возможность установить базовую отметку относительно которой дальше можно корректировать отметки бровки. Например, установив базовую отметку 100.0, пользователь может бровке из 4-х вершин задать отметки – 5.0, 10, 2, 4. Это будет означать, что отметки бровки равны: 95.0, 110.0, 102.0, 104.0. Данная возможность доступна только при отвязке бровки от объекта полилинии.
