Отрисовка ЛЭП высокого напряжения на незастроенной территории

Command:

Код по классификатору:

Текущая опора(столб): 51478610 – Столб круглый железобетонный.

Укажите центр опоры или [Выбор опоры(S)/Число опор<одна>(C)]:

Варианты:

•Указываем точку начала ЛЭП.

•Выбор опоры (всегда, когда запрашивается центр опоры, можно выбрать вид опоры)

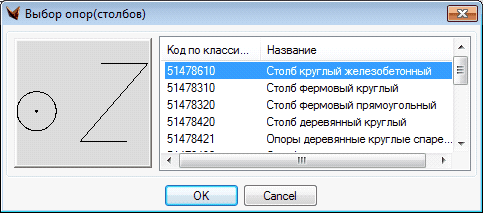

В окне выдается список опор. Их достаточно много. Слева – вид опоры, справа – код и название опоры. Можно просмотреть весь список и, соответственно, вид опор.

•устанавливается признак отрисовки одной или нескольких опор (переключается).

Для одной опоры – стойка опора ставится в центр опоры.

При нескольких опорах запрашивается центр опоры (откуда будет идти линия ЛЭП), затем указывается положение стоек опор. Для выхода из этого режима (режима расстановки стоек опор) – пустой ввод (или щелчок правой кнопкой).

Если в установках включена опция запроса атрибутов, то при расстановке опор будут запрашиваться атрибуты.

Пример.

Указываем следующую точку линии электропередач.

Вводим отметку.

Выбираем количество опор для следующей ноги. Допустим, там должно быть три опоры (выбрать режим "несколько").

Указываем одну ногу опоры, даем ей отметку земли; следующую и последнюю.

Завершаем отрисовку.

Далее у нас будет одна опора. Выбираем ее. Вводим отметку.

Заканчиваем отрисовку.

Если видим, что надписи разместились не совсем красиво, нужно выключить группировку (Ctrl+Shift+A) и передвигаем подпись (атрибут) на более удачное место.

Опоры представляются блоками. Используя команду _rotate, можно сориентировать их в нужном направлении.

В ряде случаев имеется необходимость показать на чертеже только одну опору, обозначив при этом направление ЛЭП. Однако, программа в этой ситуации не показывает направление.

Выделив линию ЛЭП, по правой кнопке выберите из меню пункт «Преобразовать в стандартные примитивы» либо используйте команду _explode. Укажите в линию (не в опору). Объект (геолиния) ЛЭП преобразуется в примитивы. Те части линии, которые не нужны, – обрежьте или удалите средствами платформы.
