<< Оглавление >> Выноска |

|
Операция позволяет создать геон Выноска. Выноска поможет рационально разместить на плане или чертеже надписи, размеры, тексты, позиционные обозначения, координирование. Выноска располагается на слое объекта.

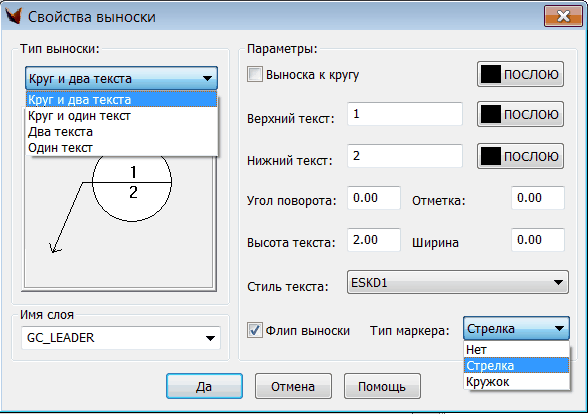

После запуска задачи на экран выводится диалоговое окно, в котором задаются свойства выноски, а при их изменении динамически меняется слайд-картинка.
Предусмотрено четыре типа выносок:
• круг и два текста – текст располагается внутри круга над полочкой выноски и под ней;
• круг и один текст – текст располагается внутри круга только над полочкой выноски;
• два текста – текст располагается над полочкой выноски и под ней;
• один текст – текст располагается только над полочкой выноски.
При наличии круга можно соответствующим флажком регулировать положение линии ("Выноска к кругу")
Имя слоя, где должна находиться выноска, необходимо выбрать из выпадающего списка существующих слоев или ввести новое имя.
В области окна "Параметры" можно управлять настройками свойств текста – установить определенный стиль текста, его высоту и угол поворота. В полях "Верхний текст" и "Нижний текст" непосредственно вводится сам текст.
При выбранном флажке "Флип выноски" и отрисовке полилинии выноски справа налево происходит переброс полочки выноски, и она отрисовывается справа налево. Если флажок очистить – выноска отрисовывается слева напаво при любых направлениях отрисовки полилинии выноски.
В списке "Тип маркера" можно выбрать один из трех вариантов: нет, стрелка, кружок.
Если выноску надо поднять на заданную высоту, введите в поле "Отметка" необходимое значение Z.
По кнопке Да в командной строке появляется запрос на ввод первой точки. Далее, последовательно вводя точки или задавая длину, можно получить выноску произвольной формы.
ВНИМАНИЕ. Существует возможность задавать дуговые сегменты выносок, в т.ч. используя направление дуги.
Имеется также возможность отката при отрисовке сегментов выноски.

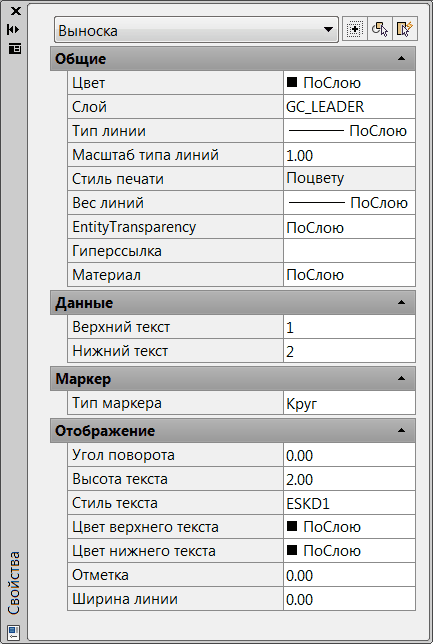

С объектом Выноска можно работать через Менеджер свойств стандартным образом.
Свойства объекта можно упорядочивать как по алфавиту, так и по категориям.
При изменении свойств автоматически изменяется отображение объекта.
Выноску можно переносить, копировать, расчленять.
В плане – динамическое изменение типа выноски, изменение местоположения и высот текстов.
