<< Оглавление >> Режимы и параметры координирования |

|

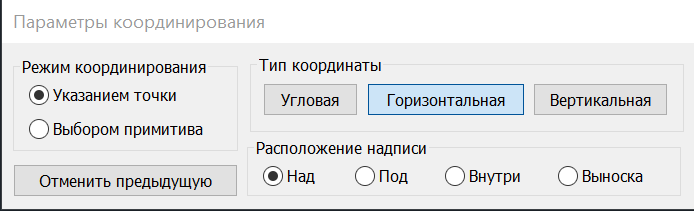

Выводится немодальное диалоговое окно "Параметры координирования".
В ходе процесса координирования можно менять такие параметры, как Режим координирования, Тип координаты и, если координата горизонтальная или вертикальная, Расположение подписи.
Программа запоминает последнюю опцию и делает ее текущей при последующих вызовах операции в текущем сеансе работы.

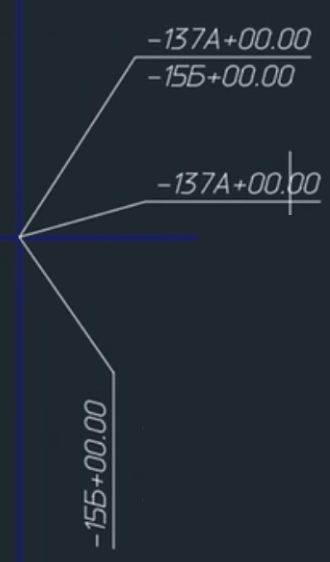

Опция «Угловая» позволяет координировать углы зданий и сооружений, а также пересечения центральных осей у круглых или прямоугольных (квадратных) зданий и сооружений. В ответ на запрос пользователь указывает угол здания, пересечение центральных осей или окружность для круглого здания (при этом автоматически включаются объектные привязки «ENDpoint», «MIDpoint», «INSERT», «INTERSECTION»).
После этого в командную строку выводится запрос:
«Вторая точка выноски: »,
и от указанной точки координирования тянется «резиновая» нить, пока пользователь не укажет вторую точку выноски.
После этого вставляется блок, рисуется выноска и полочка, корректируется точка вставки атрибутов в зависимости от совместного расположения точки координирования и второй точки выноски, и атрибуты вставленного блока заполняются рассчитанными значениями координат в соответствующем строковом представлении. (При редактировании нужно выбрать несколько примитивов и перетащить их за ручки.)
Опции «Горизонтальная» и «Вертикальная» позволяют проставлять запись только для одной соответствующей координаты Y или X.
Необходимо определиться, где подписать координату над указанной линией: на ней, под ней или на дополнительно указанной выноске (как отображается координата на выноске, см. на предыдущих рисунках).
Опция «Отменить предыдущую» позволяет последовательно отметить все вставки блоков координат текущего сеанса координирования.
После указания на объект (отрезок, полилинию, дугу и прочее) программа по заданным текущим объектным привязкам определяет искомую точку – определяет ее предварительные координаты. Затем рассчитывает координаты надписывания в соответствии с текущими значениями масштабов работы в среде платформы.
Иными словами, координаты указанной точки преобразуются к их правильным значениям в зависимости от текущего значения глобального масштабного коэффициента KOEF_LIN т. е. коэффициента задающего текущий масштаб работы над чертежом в среде платформы.
Затем анализируется, какой тип подписывания выбран, и в соответствии с этим определенным образом формируются строки для записи в атрибуты блока координат:
2Б+61.50
x=261.50
y=261.50 (в случае «перевернутого варианта»)
Для завершения процесса координирования надо нажать клавишу Enter либо правую клавишу мыши («пустой» ввод).
