СЕЧЕНИЯ (черные, красные, коридоры) > # Красные сечения и коридоры (в разработке) > Общее > Элементы конструкции

Геометрия элементов конструкции задается его параметрами, которые позволяют изменять внешний вид элемента.

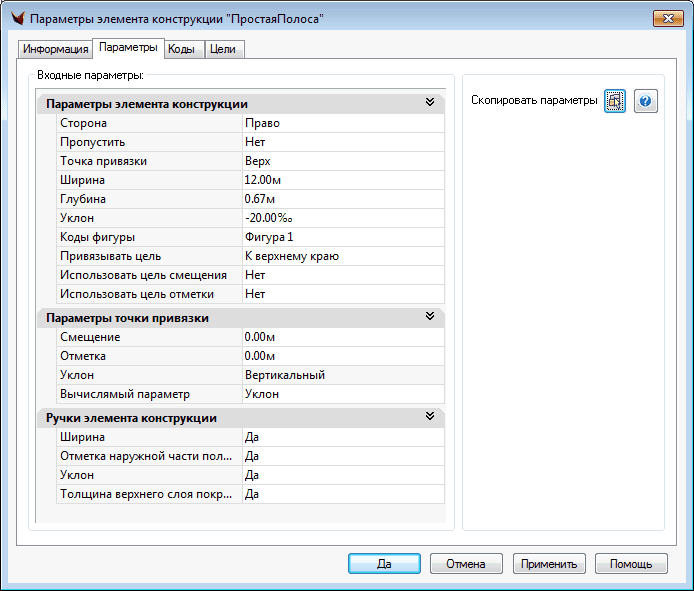

При создании нового элемента конструкции выводится диалоговое окно «Параметры элемента конструкции».

Значения параметров определяются по вашим требованиям. Например, элемент будет строиться либо вправо, либо влево от точки привязки в зависимости от значения Стороны направления. С помощью изменения положения Точки привязки привязка осуществляется или к нижней кромке, или к верхней кромке.

Использовать цель смещения – если включить этот параметр, ширина данного элемента конструкции может определяться не только параметром элемента, но и определенными внешними целями. Например, можно указать, что данный элемент конструкции строится от оси трассы до некоторого смещенного объекта (например, до полилинии, отрисованной в чертеже). Таким образом, если Ширина элемента на протяжении всей трассы должна быть переменной, то достаточно включить использование цели смещения.

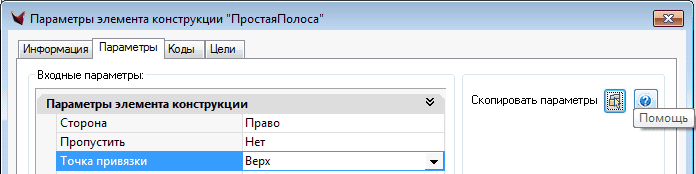

Кнопка вызова помощи

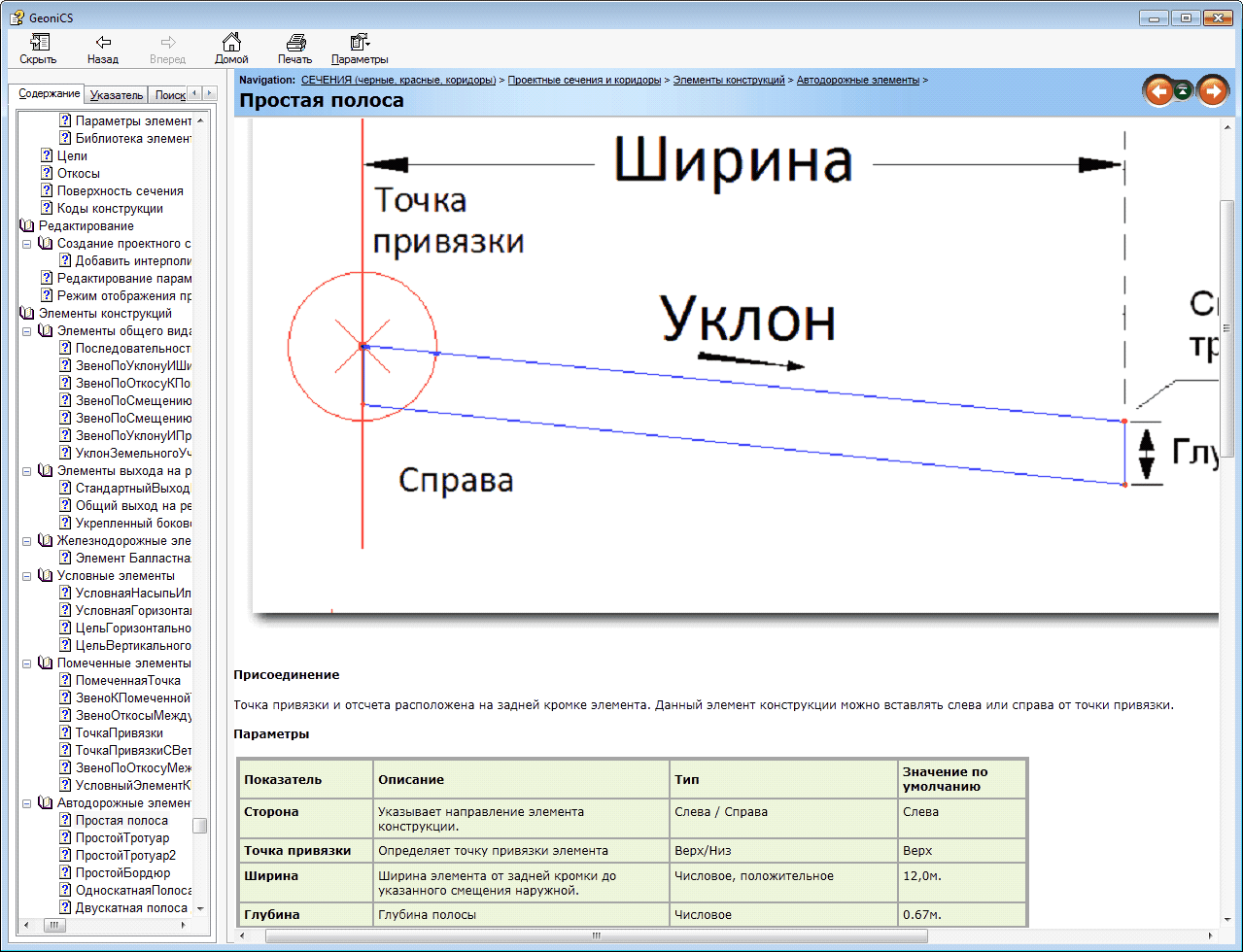

автоматически выводит информацию о текущем элементе конструкции.

Набор параметров каждого является уникальным для каждого элемента конструкции. Можно выделить 3 основные группы.

Параметры элемента. Параметры, определяющие геометрию элемента. Отдельно следует выделить параметры вида «Использовать цель …», которые позволяют включать/отключать использование выбранной цели. Во многих элементах параметры целей не являются обязательными (например, ширина элемента может быть задана явно без использования цели смещения). В таком случае нет смысла отображать не используемую цель в списке всех целей конструкции, что упрощает работу с сечением в случае сложных конструкций.

Ручки элемента конструкции. Дает возможность включать/отключать отдельные ручки быстрого редактирования элемента конструкции. При этом в свойствах чертежа есть глобальный параметр «включить/отключить ручки элементов конструкции». Если параметр установлен в положение «отключить», то ручки элемента отображаться не будут не зависимо от настроек самого элемента.

Параметры точки привязки позволяют создавать элемент с некоторым смещением/возвышением относительно начальной точки привязки.
