Элементы конструкции

Previous pageReturn to chapter overviewNext page

фильм

Параметры элемента конструкции

Библиотека элементов конструкции

Проектный поперечник строится на основе шаблона, называемого конструкцией. Каждая конструкция – это определенный набор элементов, завязанных друг на друга, каждый из которых имеет свою уникальную геометрию, которая может зависеть не только от параметров самого элемента, но и от внешних объектов, таких как поверхности рельефа, трассы, профили, геометрические элементы чертежа и т.п.



Создание конструкции

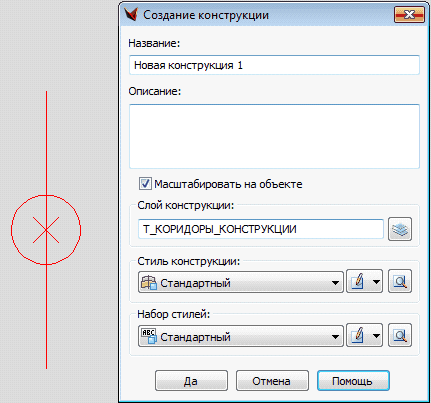

Перед созданием шаблона необходимо создать точку вставки шаблона, именуемую  конструкцией. Выводится диалоговое окно, в котором задаются параметры конструкции

clip2142

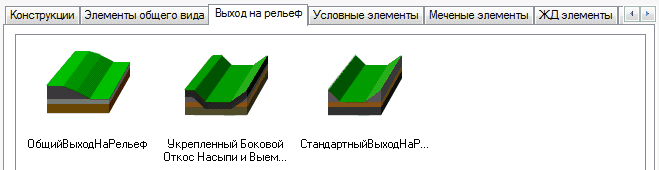

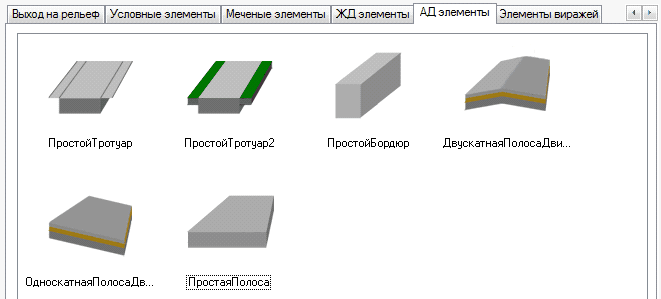

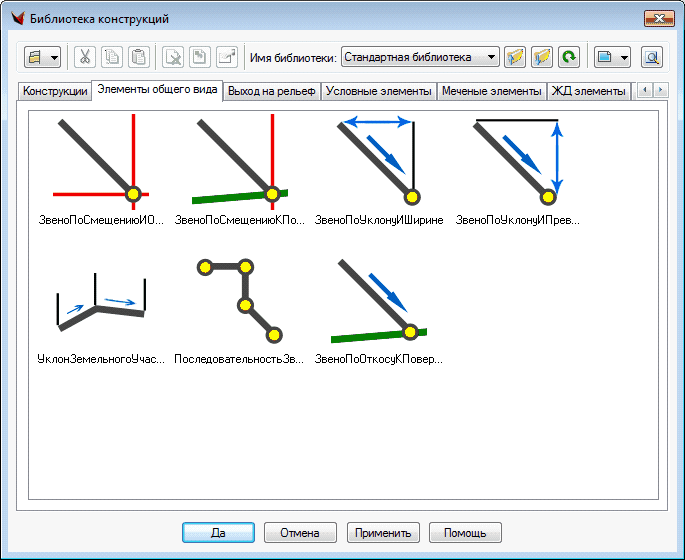

К конструкции будут присоединяться геометрические элементы. Для создания элементов конструкции вызывается диалоговое окно «Библиотека конструкций».  Библиотека является  хранилищем элементов, наборов элементов и готовых шаблонных конструкций.

clip2143

clip2144

clip2145

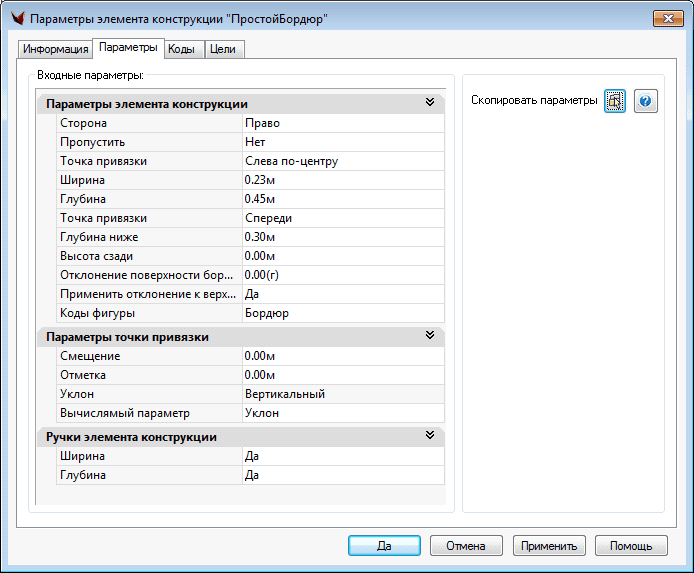

Выбираем необходимые элементы и присоединяем их к конструкции (к произвольной точке конструкции). Каждый элемент конструкции имеет свою точку привязки (точку вставки), относительно которой рассчитывается остальная геометрия данного элемента. Сама геометрия элемента конструкции задается параметрами, позволяющими изменять внешний вид какого-либо элемента.

clip0317
clip2146

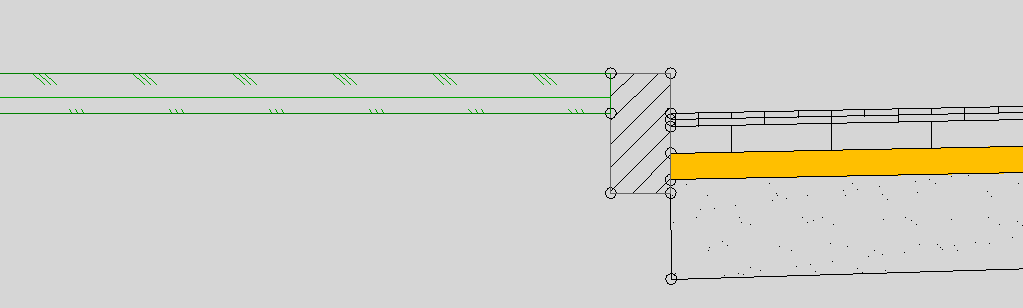

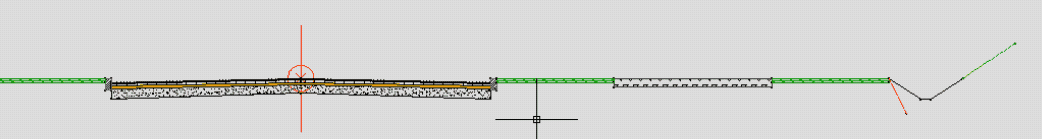

Присоединять элементы можно как к оси, так и к другим элементам.

clip0321

clip0320

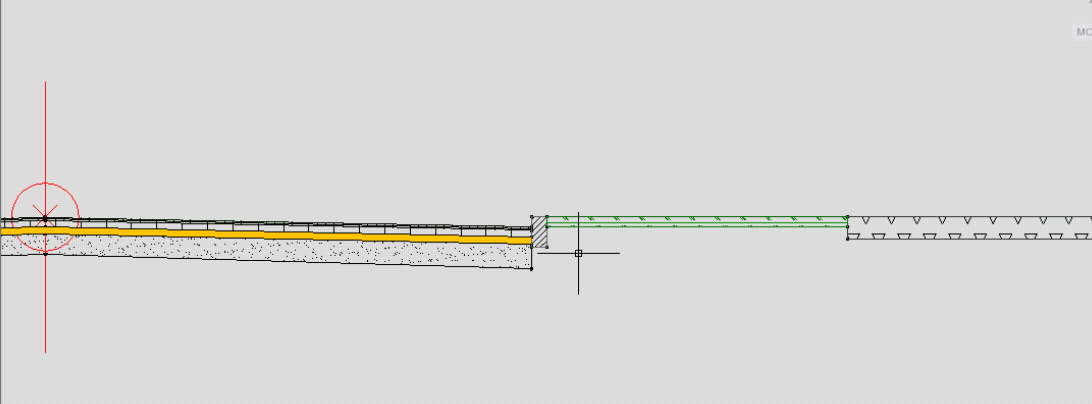

Получили шаблон конструкции, на основании которого будем создавать проектное сечение.

clip0319

Элементы конструкции могут быть как простыми, состоящими из нескольких отдельных звеньев, так и состоящими из множества точек, звеньев, фигур. Любой элемент конструкции может содержать в себе набор точек, звеньев (отрезков, соединяющих эти точки) и фигур. Фигура –  замкнутый контур, который  может иметь свою штриховку, и в дальнейшем по этому контуру можно будет считать как площадь самого сечения, так и объем того или иного слоя.

Кроме своих внутренних параметров некоторые элементы конструкции могут ссылаться на внешние параметры (объекты), такие как трассы, профили, 2D или 3D полилинии, поверхности, сечения поверхности и другие элементы Автокада.
