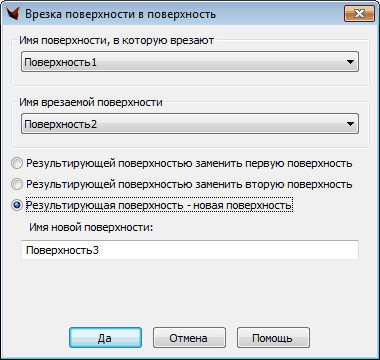

Врезка поверхности в поверхность
|
<< Оглавление >> Врезка поверхности в поверхность |

|
Врезка – это наложение поверхности на другую с использованием ранее рассчитанной секущей границы.
Врезаемой поверхностью может быть любой объект (независимо от сложности самого расчета) – лестница, канава, проектный откос и т.д. В дальнейшем объект можно будет динамически перемещать по рельефу.
Cовмещение триангуляций. В результате происходит стыковка по линии 1-2-3-4, образуются новые треугольники как в триангуляции 1, так и в триангуляции 2.
Врезка может быть без щели (1) и со щелью (2).
(1) Если точкам 1, 2, 3,4 присваивать Z триангуляции 1, образуется область 2. И наоборот.
(2) - в работе. Если линию 1-2-3-4 проводить как разрывную линию с отметками Z слева по триангуляции 2, а справа по триангуляции 1, то и одна, и вторая поверхности сохраняют свою структуру.
Примечание.
Поверхность, полученная методом, отличным от стандартной процедуры построения поверхности, – врезкой поверхностей, – не имеет в Проводнике проекта ВХОДНЫХ данных для построения, есть только ВЫХОДНЫЕ – точки и треугольники. С поверхностью можно работать (получать отметки, задавать при расчете картограммы), но нельзя перестроить. Это сделано умышлено, потому что при получении из треугольников данных по точкам (допустим, в виде файла точек, который относится ко ВХОДНЫМ данным) при перестроении поверхности изменится "структурный план триангуляции"(т. е. треугольники будут располагаться по-другому). Решение об изменении ВХОДНЫХ данных таких поверхностей лежит на пользователе, но он должен, учитывая вышесказанное, делать это осознанно.
