Создание стрелок уклона

Previous pageReturn to chapter overviewNext page

фильм

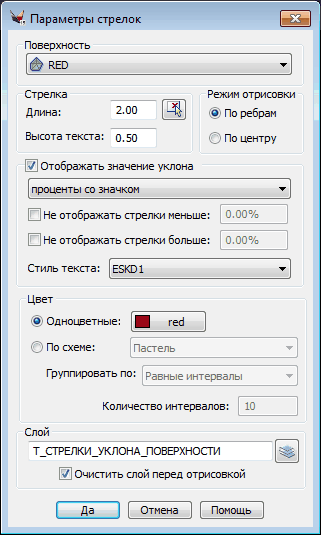

Отобразится диалоговое окно:

clip0490

Пользователю нужно выбрать поверхность, для которой необходимо построить стрелки уклона.

Указать длину стрелки и высоту текста отображающего величину уклона.

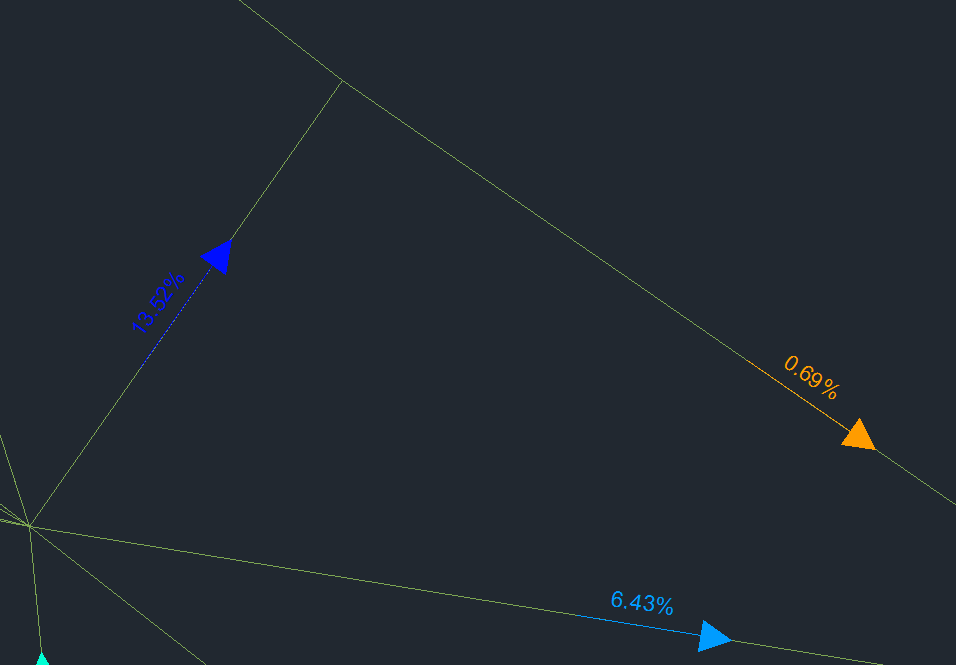

Выбрать режим отрисовки стрелок по ребрам (отображается уклон каждого ребра)

clip3166

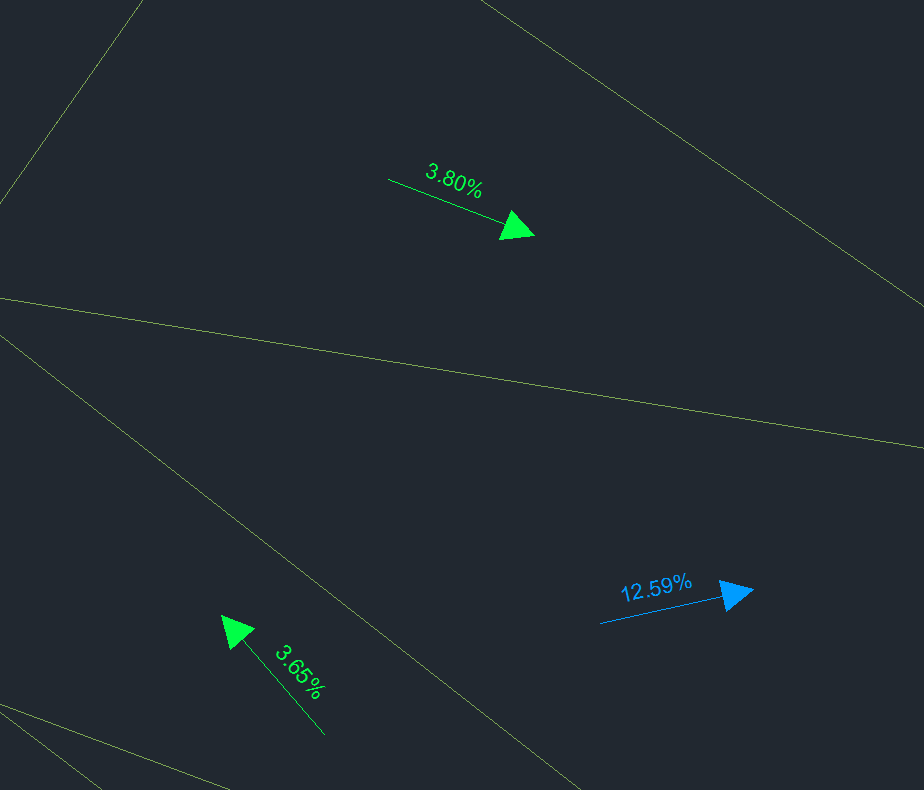

или по центру (отображается уклон грани)

clip3167

По желанию пользователь может настроить отображение строки уклона. Строку можно вообще не выводить, тогда будет отрисована только стрелка. Для этого следует убрать флажок «Отображать уклон как» или отображать его в виде:

clip0492

промилле, процентов или же тысячными (отношение высоты к длине) и др.

Также есть возможность фильтровать отрисовку стрелок, т. е. есть не рисовать стрелки меньше или больше заданного пользователем значения. Это полезно, если в рельефе есть участки с большими перепадами высот, а пользователь хочет проанализировать степень равнинности рельефа. Чтобы не рисовать стрелки ниже заданного пользователем значения, необходимо поставить флажок «Не отображать стрелки меньше» и указать значение в активировавшемся поле. Для скрытия стрелок больше заданного значения следует проделать то же с флажком «Не отображать стрелки больше».

Можно задать стиль текста (внимание: не везде есть знаки процента и промилле).

Для группировки стрелок по уклонам можно применить схему раскраски. Для этого следует выбрать пункт «По схеме» группы Цвет, после чего активируются поля схемы,  группировки и количества интервалов.

При необходимости можно выбрать слой , на котором будут строиться стрелки. Перед началом отрисовки стрелок указанный слой будет чиститься от всех объектов. Потому если сначала был указан один слой и на нем отрисованы стрелки, а потом была вызвана повторно команда и указан другой слой, то стрелки, созданные при первом вызове команды, не сотрутся.

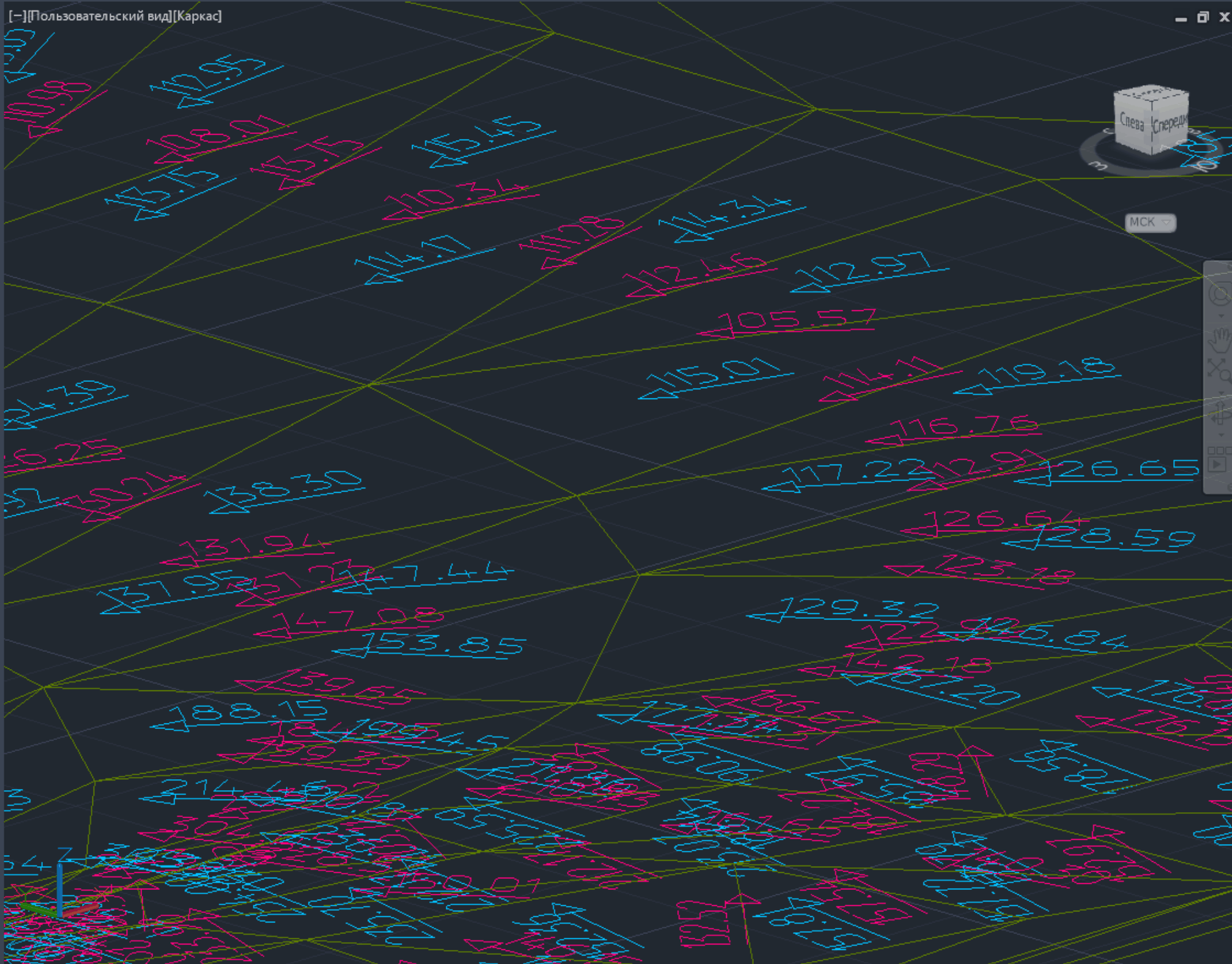

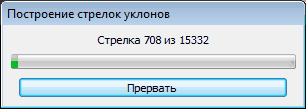

После завершения всех настроек и нажатия кнопки «Да» отобразится стандартный диалог с процессом построения стрелок, который можно прервать по желанию:

clip3168

После построения в командную строку будет выведена следующая строка:

clip3265

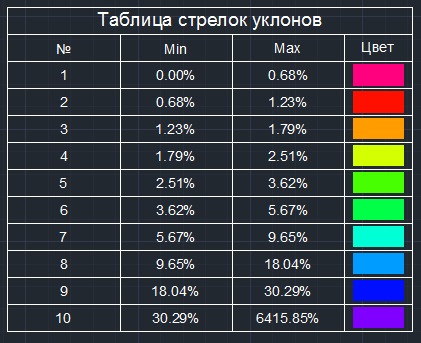

и запрошена точка для вставки таблицы условных обозначений следующего формата:

clip3169

См. также Отдельные подписи - Две точки
