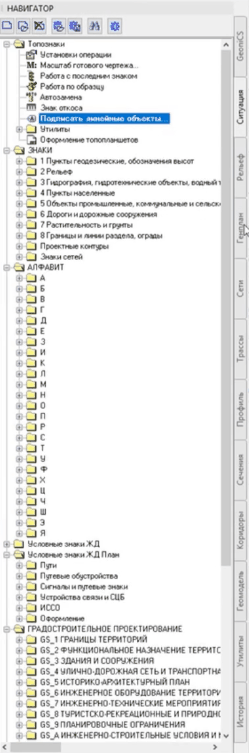

В геодереве (закладка Ситуация) содержатся Систематический (Классификатор), Алфавитный указатель и знаки сетей (пользователь может его изменять).
Это меню позволяет работать со всеми отечественными условными знаками (подсказка по знакам в целом соответствует известной так называемой «зеленой» книге – "Условные знаки для топографических планов масштабов 1:5000; 1:2000; 1:1000; 1:500" издательство "НЕДРА" 2003 г.).
В систематическом и алфавитном указателях для каждого условного знака приводятся: иконка, восьмизначный цифровой код (или его начальные цифры) по стандартному классификатору; название и локализация – точечный (а также текст), линейный, площадной (а также полосной).
Код по классификатору однозначно определяет вид знака. Обязательные семантические топографические показатели задаются отдельно.
В Алфавитном указателе приводятся как терминальные вершины (сами условные знаки), так и имена информационных вершин Систематического указателя (иконкой служит знак папки).
Такой тип интерфейса детерминирован большим количеством пунктов (особенно знаков топоплана), тем, что использование обычного иерархического меню для работы с таким количеством функций – крайне затруднительно. Меню платформы не приспособлено для работы с таким большим количеством пунктов и уровней – можно сказать, что количество пунктов продиктовало вид интерфейса ("переход количества в качество").
Обычно пользователь должен выделить нужный для себя набор знаков из всех предоставляемых пакетом и оформить этот набор в виде своего топодерева и кнопочных панелей. Такая фильтрация (отбор) и сортировка знаков всецело определяются особенностями той территории, на которую создается топографическая карта. Например, реально для городской подосновы необходимы около 60-100 знаков. Меню и специализированные кнопочные панели позволяют удобно работать с пакетом. Работа с полным набором его знаков представляется нам непродуктивной. Адаптация топодерева легко выполняется отбором строк из файлов *.ttd. Кнопочные панели можно создать, адаптируя меню стандартными средствами или используя специальный редактор интерфейса.
Отбор наиболее часто используемых знаков может выполняться также автоматически в процессе работы – см.
