<< Оглавление >> Тахеометрическая съемка |

|
Команда позволяет произвести отрисовку (накладку) пикетов по данным обработанного (посчитанного) журнала тахеометрической съемки. Под посчитанным журналом подразумевается то, что программа запрашивает горизонтальные расстояния (проложения) от станции до пикета. При запуске программа запрашивает имя слоя для расстановки пикетов и высоту текста атрибутов пикетов. Значения «по умолчанию» подтверждаются нажатием клавиши Enter. Далее предоставляются две возможности:
1) Создать новую станцию и начать расстановку пикетов по этой станции.
2) Продолжить расстановку пикетов по ранее созданной станции. Например, станцию Вы создали в предыдущем сеансе работы, а в текущем сеансе продолжаете расставлять пикеты по этой станции.
Для создания НОВОЙ станции необходимо:
• в ответ на запрос «Выберите блок или Enter:» – нажать клавишу Enter;
• в ответ на запрос «Укажите точку НОВОЙ станции» – любым из подходящих Вам способов (указанием мышкой с применением «точных привязок» и предварительных геометрических построений, заданием абсолютных или относительных координат в командной строке) указать точку вставки блока НОВОЙ станции;
• задать цвет НОВОЙ станции (цвет можно выбрать из экранного (справа) меню – например, красный);
• задать имя НОВОЙ станции (например, Т);
• задать номер НОВОЙ станции (например, 1);
• задать отметку верха НОВОЙ станции (например, 123.25);
• задать отметку земли НОВОЙ станции (например, 123.0);
• указать ориентир нуля градусов НОВОЙ станции указанием второй точки. Для привязки к существующим блокам станций или реперов нужно использовать «точную привязку» «_ins» и указать мышкой на блок станции или репера. При этом следует указывать мышкой в графическое изображение точки вставки блока репера или станции (крестик или кружок) и избегать указания атрибутов блока, т.к. при действующей «точной привязке» «_ins» и указании на атрибут блока репера привязка будет осуществлена к точке вставки указанного атрибута, а не блока;
ВНИМАНИЕ: ориентир нуля градусов станции хранится в блоке станции в виде скрытого атрибута и используется программой при повторных расстановках пикетов по этой станции. Таким образом, программа «помнит» значение угла нуля градусов по каждой существующей в чертеже станции и пользователю не приходится вспоминать эти значения. В процессе расстановки пикетов программа автоматически включает режим отображения невидимых атрибутов. По завершении работы программа восстанавливает прежний режим отображения атрибутов. Если текущий режим отображения атрибутов «Normal» (Нормальн.), достаточно дать команду _REGEN – и невидимые атрибуты исчезнут с экрана. Для управления видимостью атрибутов используйте пункт падающего меню Автокада [Дисплей]_[Атрибуты (вкл/выкл)].
Для того, чтобы продолжить расстановку пикетов по СУЩЕСТВУЮЩЕЙ станции, Вам необходимо:
• в ответ на запрос «Выберите блок или Enter:» – выбрать мышью блок существующей станции;
• в ответ на запрос «Укажите новый ориентир нуля градусов <0d0'0">:» – подтвердить нажатием клавиши Enter старое значение угла в угловых скобках или задать новый ориентир нулевого угла. Как правильно указывать ориентир нулевого угла, было описано выше.
• После задания НОВОЙ или указания СУЩЕСТВУЮЩЕЙ станции необходимо:
• задать текущий цвет пикетов по данной станции (цвет можно выбрать, например, красный – такой же, как и станция).
В результате в командной строке появится запрос:
«Отрисовать Пикет/Цвет<1>/Станция/Выход <ПИКЕТ>:»
Для расстановки пикетов в ответ на этот запрос, нажмите клавишу Enter, а затем укажите:
• Номер пикета (можно нажатием клавиши Enter подтвердить номер, предлагаемый по умолчанию);
• Угол (ориентирования на пикет);
• Расстояние (от станции до пикета);
• Отметку пикета.
Описание остальных опций:
«Цвет» – позволяет изменять текущий цвет отрисовки пикетов. Например, пикеты опушки леса можно отрисовать зеленым цветом, а забора – коричневым.
«Станция» – позволяет создать НОВУЮ станцию указанием угла и расстояния от текущей станции (у созданной станции угол ориентирования нуля градусов устанавливается в 0d0'0", в дальнейшем его можно изменить). Текущая станция после простановки новой все равно остается текущей.
«Выход» – завершает процесс расстановки пикетов (и станций) по текущей станции. После этого опять появится запрос «Выберите блок или Enter:», в ответ на который Вы можете, выбрав блок другой станции или нажав Enter и указав точку новой станции, начать расстановку пикетов по данной станции.

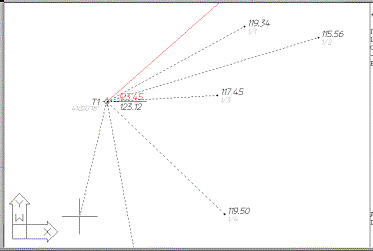

Пример расстановки пикетов по станции
Для выхода из программы тахеометрической съемки в ответ на запрос «Выберите блок или Enter:» – нажмите два раза подряд клавишу Enter. Следите за подсказками в командной строке при работе программы.
ВНИМАНИЕ. Данная версия программы поддерживает (автоматически распознает) два формата указания углов: «Стандартный» и «Упрощенный».
«Стандартный» формат ввода углов полностью идентичен формату Автокада: 123d25'31" 123 градуса 25 минут 31 секунда.
«Упрощенный» формат введен для ускорения ввода углов. Угол в «упрощенном» формате представляет собой строку следующего вида: 123.2531
Эта строка интерпретируется следующим образом: цифры до точки – это градусы (123 градуса), первые две цифры после точки – это минуты (25 минут), вторые две цифры после точки – это секунды (31 секунда). Примеры строк в «упрощенном» формате и соответствие их «стандартному»:
123.2531 = 123d25'31"
123.0503 = 123d5'3"
123.053 = 123d5'3"
123.5 = 123d5'
0.5 = 0d5'
.5 = 0d5'
123 = 123d
Программа автоматически распознает оба формата при указании углов.
