<< Оглавление >> Отрисовка малых архитектурных форм |

|
Есть пункт меню для отрисовки малых архитектурных форм (скамеек, урн и т.д.). Используется текстовый файл, в котором есть ссылки на dwg-блоки. Например, можно выбрать разные типы скамеек, прямоугольные или круглые урны и т. д.
Слайды блоков в диалоговом окне генерируются автоматически. Таким образом, можно легко добавлять и использовать свои блоки малых архитектурных форм, редактируя текстовый файл. На слайде можно зуммировать и использовать ORBIT.
Библиотека малых архитектурных форм содержит примечания. Они используются для того, чтобы ведомость элементов озеленения генерировалась автоматически.
Угол поворота объектов можно задавать визуально мышкой. Программой предусматривается задание различных точек вставки блока: управляется кнопками со стрелками. В остальном интерфейс интуитивно понятен:

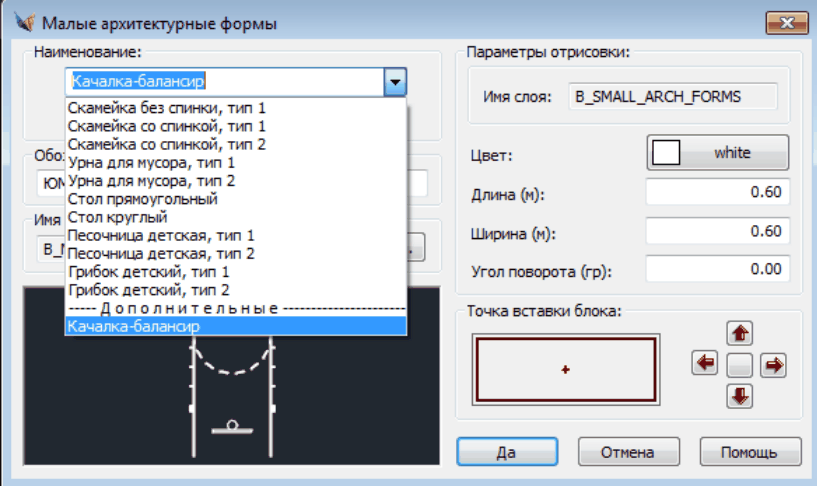

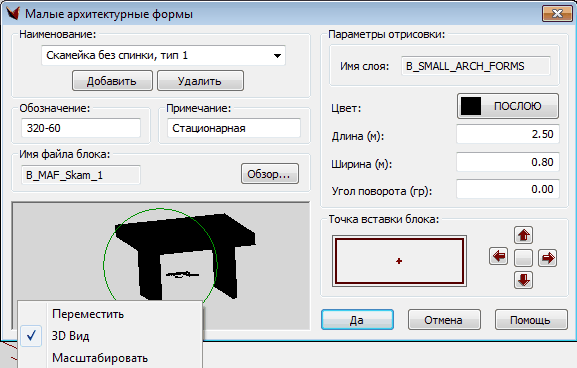

Рис. Диалоговое окно установки параметров малых архитектурных форм.
Примечание. При вставке в качестве малой архитектурной формы созданного Вами и выбранного из каталога блока нужно соблюдать следующие правила для того, чтобы он был потом включен в ведомость малых архитектурных форм:
• имя файла блока должно начинаться на B_MAF*, B_Urna* или B_Skam*;
• блок должен иметь атрибуты TIP (Название м.а.ф.), OBOZNACHENIE (обозначение м.а.ф.), PRIMECHANIE (примечание м.а.ф.). Все эти атрибуты будут использованы при формировании ведомости малых архитектурных форм.
В поставку включен файл описания МАФ-ов, по которому строится список.
Редактируя этот файл с помощью кнопки "Добавить" или в текстовом редакторе, можно добавлять сколько угодно МАФ-ов. Каждая строка - один МАФ.
Соответственно, список будет наполнен правильно и содержать столько описаний МАФ-ов, сколько строк в этом файле.
Пример: файл "mal_arhf.txt":
Наименование: Размер_X(м) Размер_Y(м) Имя_DWG_файла Цвет Обозначение Примечание
"Скамейка без спинки, тип 1" 2.50 0.80 "B_MAF_Skam_1" "256" "320-60" "Стационарная"
"Скамейка со спинкой, тип 1" 2.50 0.80 "B_MAF_Skam_2" "256" "320-60" "Переносная"
"Скамейка со спинкой, тип 2" 2.50 0.80 "B_MAF_Skam_3" "256" "320-60" "Переносная"
"Урна для мусора, тип 1" 0.60 0.60 "B_MAF_Urna_1" "256" "320-10" "Переносная"
"Урна для мусора, тип 2" 0.60 0.60 "B_MAF_Urna_2" "256" "320-10" "Переносная"
"Стол прямоугольный" 1.50 1.50 "B_MAF_Table_1" "256" "320-20" "Для чтения"
"Стол круглый" 1.50 1.50 "B_MAF_Table_2" "256" "320-20" "Для настольных игр"
"Песочница детская, тип 1" 2.50 2.50 "B_MAF_Sand-Box_1" "256" "320-30" "Стационарная"
"Песочница детская, тип 2" 2.50 2.50 "B_MAF_Sand-Box_2" "256" "320-30" "Стационарная"
"Грибок детский, тип 1" 2.50 2.50 "B_MAF_Umbrella_1" "256" "320-40" "Стационарный"
"Грибок детский, тип 2" 2.50 2.50 "B_MAF_Umbrella_2" "256" "320-40" "Стационарный"
"----- Д о п о л н и т е л ь н ы е -------------------------------------------------------------------------------"
"Качалка-балансир" 0.60 0.60 "B_MAF_балансир" white "ЮМАГС код 0505" "Переносная"
См. Ведомость МАФ
