Операция позволяет отрисовать условное изображение газона, задать наименование и характеристики посадки и сохранить значение площади газона. Всё это используется для автоматического создания ведомости элементов озеленения.

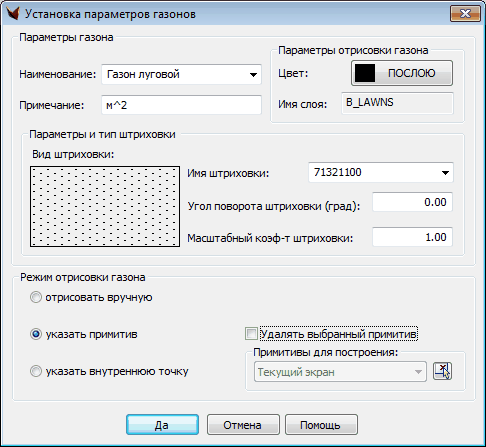

Есть три способа отрисовки газона:
1. Вручную – газон отрисовывается полилинией.
2. Указанием примитива – указывается примитив, который будет газоном. Можно удалить указанный примитив (для случая, когда он был отрисован только для создания газона).
3. Указанием внутренней точки – предварительно можете указать один или несколько примитивов, уже отрисованных на чертеже, или выбрать все примитивы чертежа (в диалоге – «Текущий экран»), потом указать внутреннюю точку, и газон будет отрисован в области этой точки, ограниченной указанными примитивами.
Выход из команды – нажатием клавиши ENTER, правой кнопки мыши или ESC.
Внимание: все газоны, отрисованные до выхода из команды, будут считаться одним объектом и при простановке позиционных номеров будут иметь один номер и общую площадь.
Штриховки – C:\Program Files\Nanosoft\nanoCAD GeoniCS x64 24\ncadiso.pat
