Команда позволяет получить структурные линии по созданной лестнице.
Процесс получения структурных линий делится на два этапа:
1 этап – Преобразование созданной лестницы в совокупность 3D полилиний.
2 этап – Преобразование 3D полилиний в структурные линии определенного типа.
Работа начинается с выбора объекта лестница, по которой надо получить структурные линии.

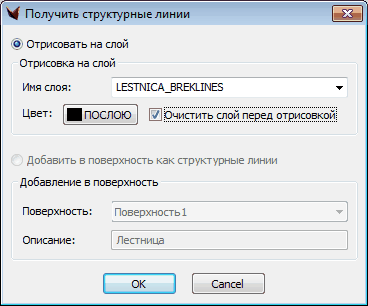

В появляющемся диалоговом окне вводятся все необходимые данные:
Программа отрисовывает выбранную лестницу на указанный слой в виде 3D полилиний и просит выбрать следующую лестницу. Работа программы заканчивается по пустому вводу.
Полученные таким образом 3D полилинии далее можно преобразовать в структурные линии определенного типа.
Для этого необходимо использовать функцию определения структурных линий из чертежа, указывая 3D полилинии.

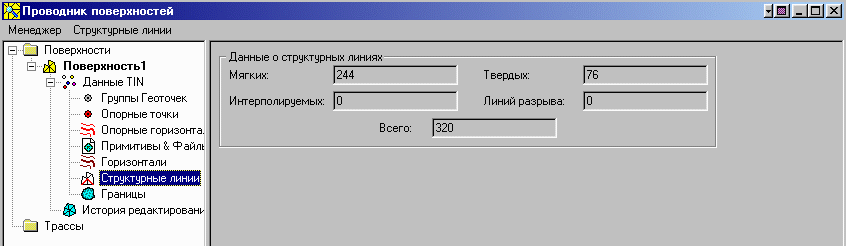

В окне Проводника поверхностей можно убедиться в том, что структурные линии появились:
Далее с учетом полученных структурных линий можно провести реструктуризацию и увидеть, как изменится характер поверхности.
В дальнейшем геон Лестница можно будет включать в поверхность непосредственно.
