На всякий случай установите Мировую СК.

Сначала нужно указать отрисованную в чертеж 3D гранями поверхность, сделать ее текущей для программы расчета стока.

ВАЖНО! Если требуется получить траекторию стока по другой поверхности, то для этого надо переопределить текущую поверхность.

На запрос команды «3D модель рельефа находится на слое /[Диалог(D)] <TRIANG>:» укажите просто один из объектов (3D грань) уже отрисованной поверхности.

Данный пункт меню строит трехмерную траекторию стока и точки накопления (если таковая имеется) на рельефе какой-либо жидкости.

ВНИМАНИЕ: траектория стока рассчитывается по отрисованной в чертеже с помощью 3D граней поверхности с учетом любых возможных разветвлений потоков.

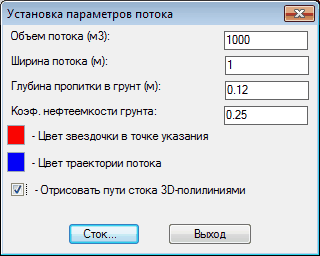

Все необходимые параметры стока задаются в диалоговом окне:



Вопрос. Почему величина объема потока не влияет на местоположение конечной точки траектории стока? Значение объема потока задавалось: 1000, 10000 и 100000. Результат оставался прежним.

Ответ. Если команда нашла область накопления ("Найдена область накопления."), то этот параметр не учитывается, т. е. переливание из области накопления не происходит.





- Как получить площадь водосбора по построенному стоку?

- Не знаем. Если кто-то распишет алгоритм - реализуем.
