Команда создает профиль, отображающий сдвижку плана текущей трассы относительно заданных исходных точек. Под текущей подразумевается трасса, в которой создается график.

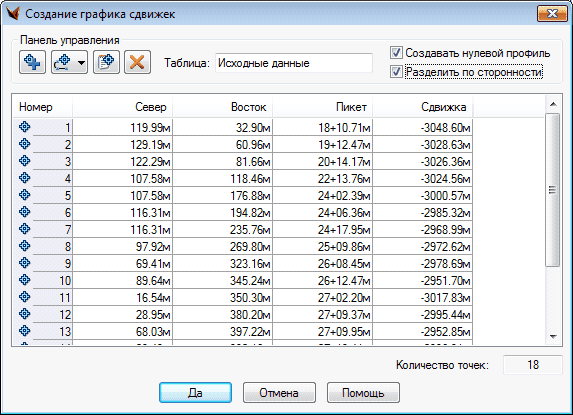

При запуске команды выводится окно ввода исходных точек:

clip1873

В данном окне вводятся исходные точки графика. Для каждой точки автоматически считается ее пикет и сдвижка. Для добавления точек есть три кнопки:

Добавить вручную – в список добавляется пустая точка для дальнейшего редактирования.

Добавить по примитивам – запрашиваются примитивы в чертеже, их точки добавляются в список. На данный момент поддерживаются следующие примитивы: полилинии, 3D полилинии, геолинии, отрезки, точки, геоточки, блоки. Операция представлена в трех вариантах:

oдобавить по примитивам – добавление всех подходящих примитивов;

oдобавить по примитивам слева от трассы – добавление всех подходящих примитивов, лежащих слева от трассы;

oдобавить по примитивам справа от трассы – добавление всех подходящих примитивов, лежащих справа от трассы.

Добавить точки из файла – добавляет в список исходные точки из файла выправки.

Также есть кнопка Удалить точки, удаляющая выбранные точки из списка.

При создании графика в его пикетажных данных автоматически создается таблица, в которую заносятся координаты исходных точек. Данная таблица потом используется командой Обновить график сдвижек. Название таблицы указывается в поле Таблица, по умолчанию это Исходные данные.

Если включена опция Создавать нулевой профиль, то кроме графика сдвижек создается еще и нулевой профиль – профиль, вершины которого лежат на тех же пикетах, что и у графика сдвижек, но все отметки равны нулю. Этот профиль может быть полезен при оформлении сводного плана, где его можно использовать в качестве оси.

Разделить по сторонности – вместо одного графика сдвижек будут созданы два графика: в одном сдвижки влево, в другом сдвижки вправо от трассы.

При нажатии на кнопку Да создается график. Он автоматически получает название График сдвижек. Если профиль с таким названием уже есть в трассе, то к названию нового будет добавлена цифра «(1)», «(2)» и т.д.
