Добавление

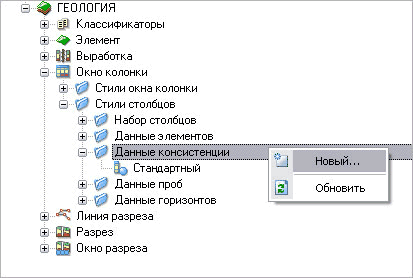

Для добавления новых данных консистенции следует выбрать пункт Новый… из контекстного меню Данные консистенции:



Диалоговое окно данных консистенции состоит из трех вкладок – Информация, Колонка, Отображение:

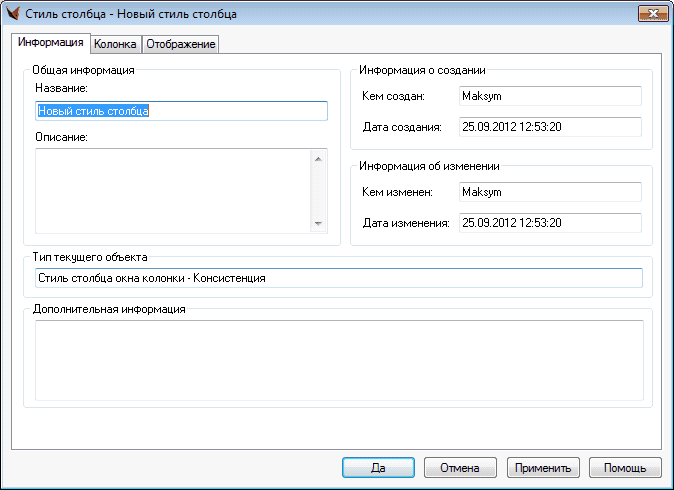

На вкладке Информация следует задать:

•Название,

•Описание,

•Дополнительную информацию.

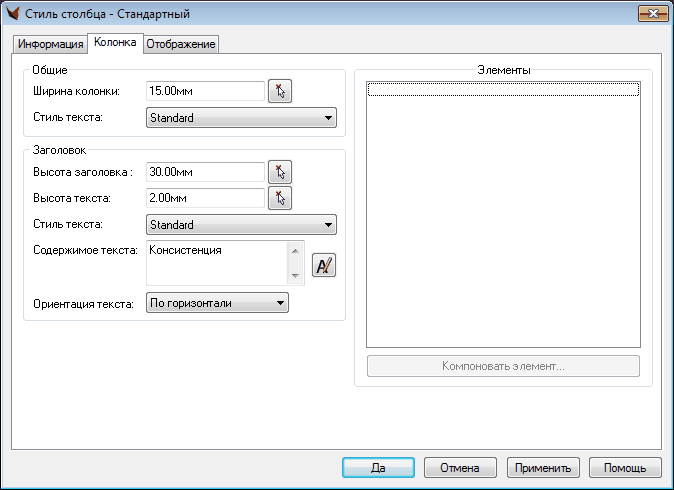

На вкладке Колонка следует задать:

•Общие параметры:

•Ширину,

•Стиль текста.

•Параметры заголовка:

•Высоту заголовка,

•Высоту текста,

•Стиль текста,

•Содержимое текста,

•Ориентацию текста.

•Подпись элемента.

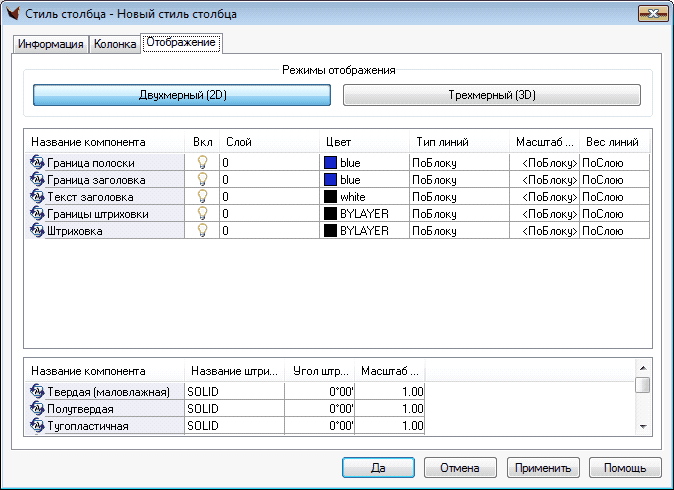

На вкладке Отображение следует задать параметры отображения для:

•Границы полоски,

•Границы заголовка,

•Текста заголовка,

•Границы элемента,

•Подписи элемента,

•Штриховки элемента.

Для каждого параметра следует задать:

•Слой,

•Цвет,

•Тип линий,

•Масштаб и вес линий.

Также на вкладке Отображение следует задать параметры штриховки для различных типов консистенции:

•Название,

•Угол,

•Масштаб.

·         Параметры заголовка:

·         Высоту заголовка,

·         Высоту текста,

·         Стиль текста,

·         Содержимое текста,

·         Ориентацию текста.



Редактирование

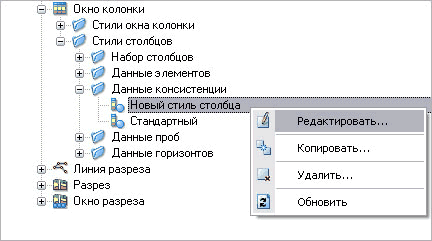

Для редактирования данных консистенции следует выбрать пункт Редактировать… из контекстного меню данных консистенции:





Редактирование данных консистенции происходит аналогично добавлению.



Удаление

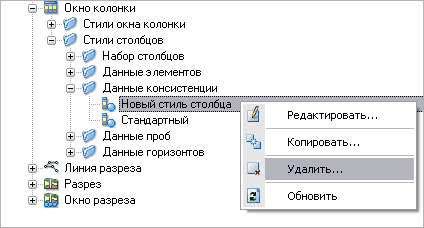

Для удаления данных консистенции следует выбрать пункт Удалить… из контекстного меню данных элемента:
