clip1807

Стиль подписей линии разреза

Previous pageReturn to chapter overviewNext page

Добавление

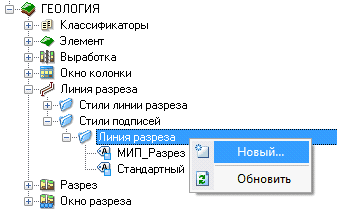

Для создания нового стиля подписи линии разреза следует выбрать пункт меню Новый… в контекстном меню Стили подписи:

clip1606



Диалоговое окно компоновщика стиля подписи состоит из трех вкладок – Информация, Общие, Макет:



clip1605

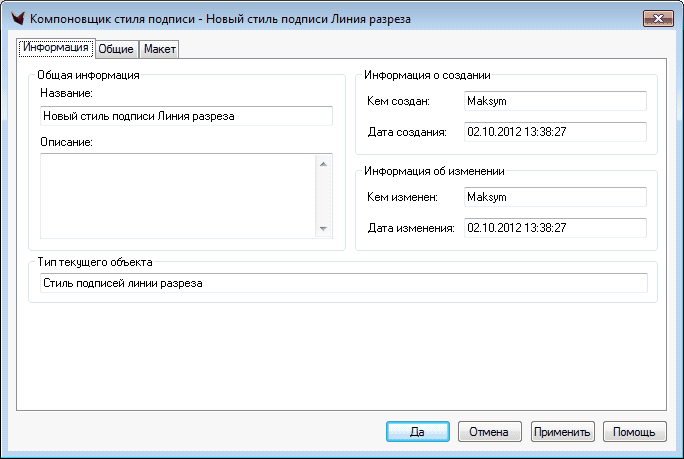

На вкладке Информация следует задать:

Название,

Описание.



clip1607

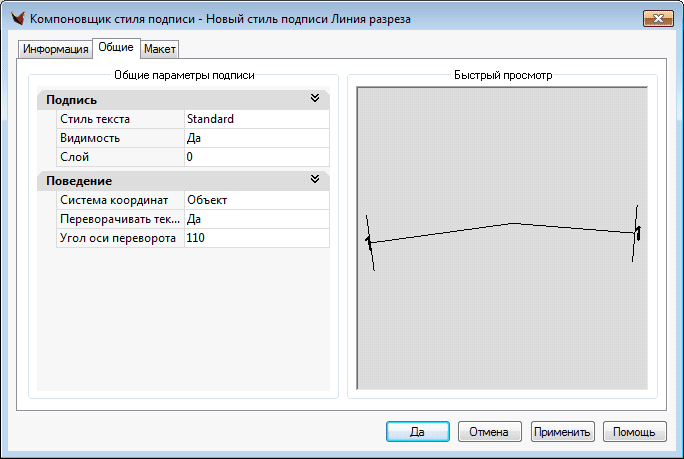

На вкладке Общие следует задать:

Параметры подписи,

Стиль текста,

Видимость,

Слой,

Поведение подписи,

Систему координат,

Поворот текста,

Угол поворота текста.



clip1608

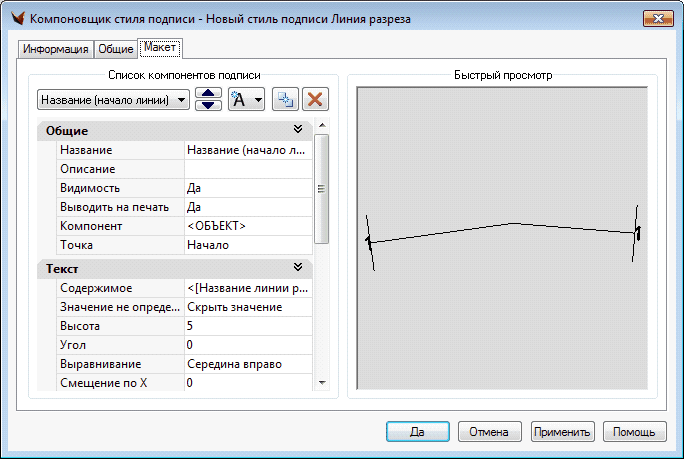

На вкладке Макет следует задать формат подписи, используя следующие информационные поля:

Название,

Описание,

Длина линии разреза,

Первая и вторая части названия.

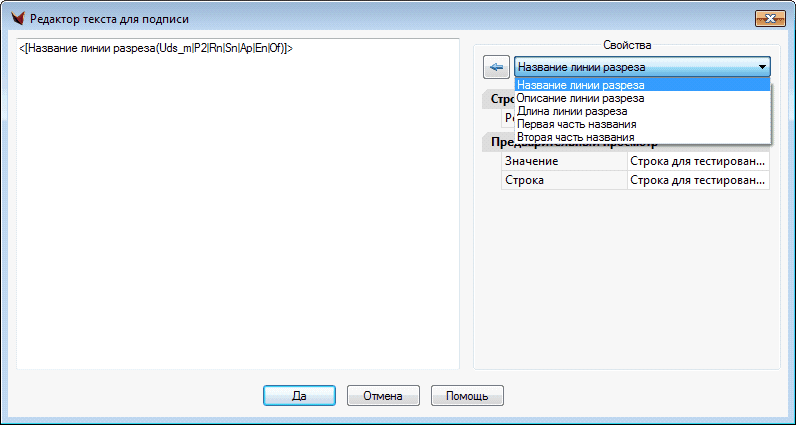

clip2217

Редактирование

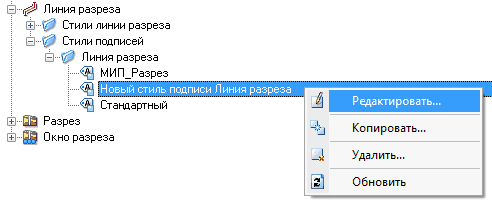

Для редактирования стиля подписи линии разреза следует выбрать пункт Редактировать… в контекстном меню подписи выработки:

clip1609

Редактирование подписи линии разреза производится аналогично добавлению.



Удаление

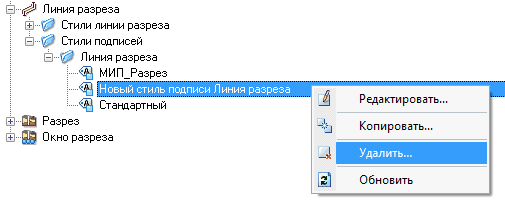

Для удаления подписи линии разреза следует выбрать пункт Удалить… из контекстного меню подписи выработки:
