Стиль линии разреза
|
<< Оглавление >> Стиль линии разреза |

|
Создание cтиля линии разреза

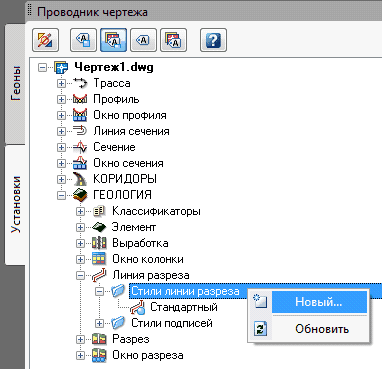

Для создания нового стиля линии разреза следует выбрать пункт Новый… в контекстном меню Стили линии разреза
Диалоговое окно создания стиля линии разреза состоит из трех вкладок: Информация, Штрих и Отображение:

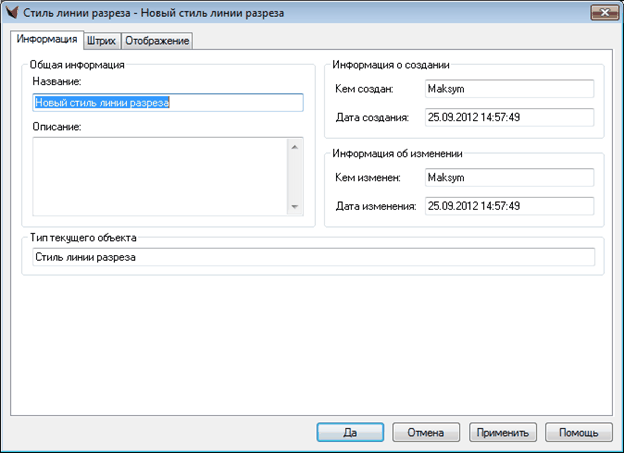

На вкладке Информация следует задать:
• Название,
• Описание.

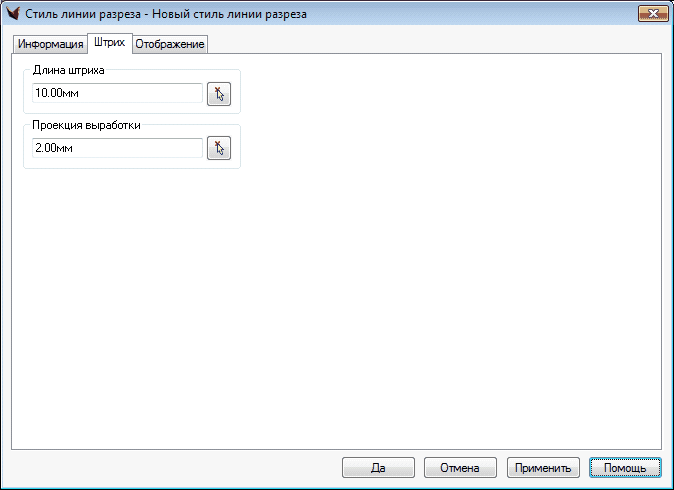

На вкладке Штрих следует задать:
• Длину штриха,
• Проекцию выработки.

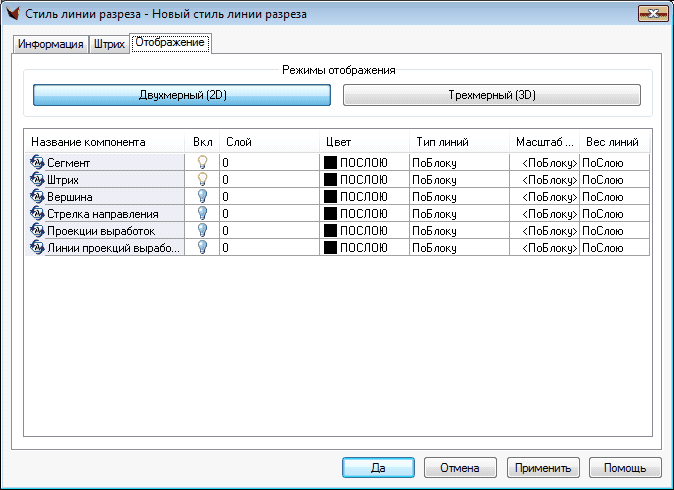

На вкладке Отображение следует указать параметры отображения для двухмерного и трехмерного вида. Параметры отображения включают в себя сегмент, вершину, стрелку направления. Для каждого параметра возможно задать слой, цвет, тип линий, масштаб и вес линий.
Редактирование cтилей линии разреза

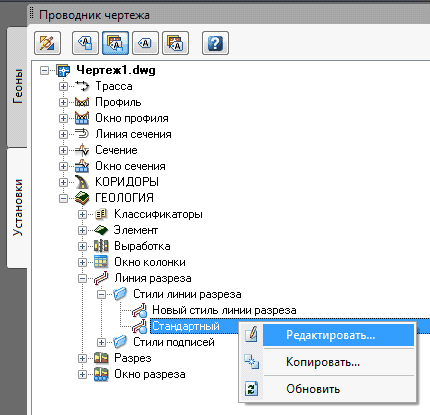

Для редактирования стиля линии разреза следует выбрать пункт Редактировать… в контекстном меню стиля:
Редактирование стиля линии разреза происходит аналогично созданию стиля линии разреза. См. соответствующий пункт.
Удаление стилей линии разреза

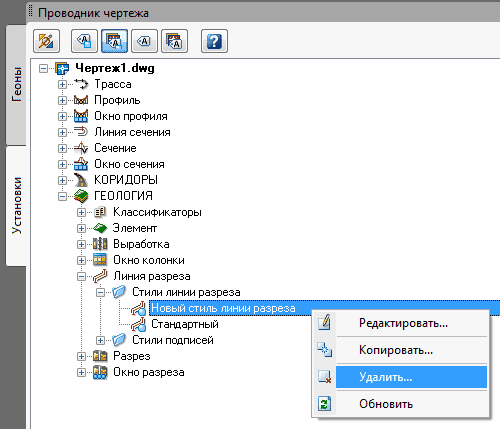

Для удаления стиля линии разреза следует выбрать пункт Удалить… в контекстном меню стиля:
