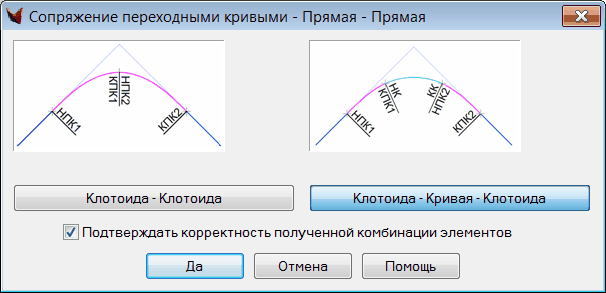

Команда предназначена для сопряжения двух тангенсов различными комбинациями клотоид. При запуске на экран выводится диалоговое окно с вариантами сопряжения. Варианты сопряжения: две спирали или комбинация клотоида-дуга-клотоида.
В окне нажатием на кнопку или двойным щелчком по рисунку выбирается нужная комбинация сопряжения. Также можно указать, следует ли запрашивать подтверждение построенной комбинации. После выбора варианта предлагается выбрать исходные объекты и ввести параметры, необходимые для расчета сопряжения. При выборе объектов фиксируются не только сами объекты, но и точки, в которых пользователь щелкнул мышью. Эти точки учитываются при выборе одного из нескольких возможных вариантов сопряжения.
Перед запросом каждого параметра в командную строку выводятся диапазоны допустимых значений. В частности, необходимо знать максимальный радиус вписываемой круговой кривой (без учета переходных кривых). Вводимые значения, выходящие за пределы диапазона, игнорируются, и система просит повторить ввод.
В случае корректного расчета результат сопряжения выводится на экран и (если данная опция ранее была включена) выдается запрос на подтверждение варианта. Если от варианта отказаться, то будет предложено повторно ввести параметры.
В качестве радиусов при запросах можно также задавать значение кривизны. В качестве длин клотоид можно также указывать параметр клотоиды (С).
Сопряжение выполняется в соответствии с установками геометрии.
Два тангенса могут быть сопряжены следующими комбинациями:
1. Сопряжение комбинацией «клотоида-клотоида»:
1.1. по радиусу. Задаются:
• промежуточный радиус,
• соотношение длин клотоид;
1.2. по длинам. Задаются:
• длины клотоид;
1.3. по начальной точке. Задаются:
• начальная точка,
• соотношение длин клотоид;
1.4. по конечной точке. Задаются:
• конечная точка,
• соотношение длин клотоид;
2. Сопряжение комбинацией «клотоида-дуга-клотоида»:
2.1. по радиусу. Задаются:
• радиус промежуточной кривой,
• длины клотоид;
2.2. по начальной точке. Задаются:
• начальная точка,
• соотношение радиуса и длин клотоид. Один из трех параметров (радиус, длины начальной и конечной клотоид) принимается за единичный; для двух других параметров вводится их соотношение к единичному параметру;
2.3. по конечной точке. Дополнительными параметрами в зависимости от выбранного варианта являются:
• конечная точка,
• соотношение радиуса и длин клотоид. Параметр вводится аналогично варианту 2.2.
Для каждого варианта пункта 2 доступна также обратная (больше 180°) комбинация.
