Цель универсальных команд создания отрезков и прямых – покрыть все возможные (или по крайней мере более-менее логичные) комбинации для создания соответствующих объектов. Они не связаны конкретно с трассами – функционал этих команд значительно более широкий. К примеру, в качестве начального/конечного объекта может быть использован сплайн или любая другая кривая.
Их можно строить в соответствии с выбранными опциями: перпендикуляр, касательная, угол...
И между любыми двумя объектами (опции отдельно для каждого объекта).
Кроме того, для исходных отрезков и дуг можно указать, считать их бесконечными или нет.
Т.е. возможны любые комбинации.
Запрос однороден: условие начала, условие конца и дополнительное условие.
При запросе указывается, какое именно условие запрашивается в данный момент.
Решение строится поэтапно – сначала выдается множество решений, и пользователь может визуально выбрать конкретное решение.

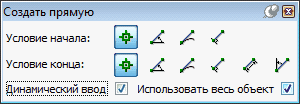

При создании отрезка выводится диалоговое окно, в котором задаются условия начала и условия конца для построения отрезка, т. е. способы построения.
Самый простой способ – построение по двум точкам. Первая точка (условие начала) фиксируется и выбирается положение второй точки. При построении отрезка по азимуту и точке сначала задаются значения угла и расстояния, а затем динамически выбирается положение точки.
Обратите внимание, что варианты построения будут повторяться. Например, условие начала – это угол, а условие конца – перпендикуляр, и наоборот.

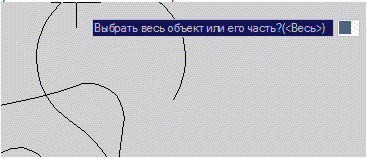

При построении отрезка относительно какого-либо объекта (например, полилинии) можно указывать как весь объект, так и часть этого объекта.
Если объект большой или сложный, то время построения значительно увеличивается. Чтобы уменьшить время и минимизировать варианты построения только для определенной части объекта, следует двумя точками указать нужную часть объекта.

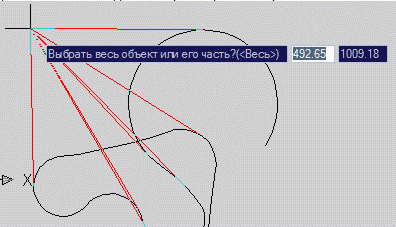

На чертеже красным цветом предлагаются возможные варианты построения отрезка по заданным условиям. Необходимо выбрать нужный отрезок.
Обратите внимание, что если в качестве условия начала выбрана Длина, то условием конца не может быть Точка (кнопка не доступна).

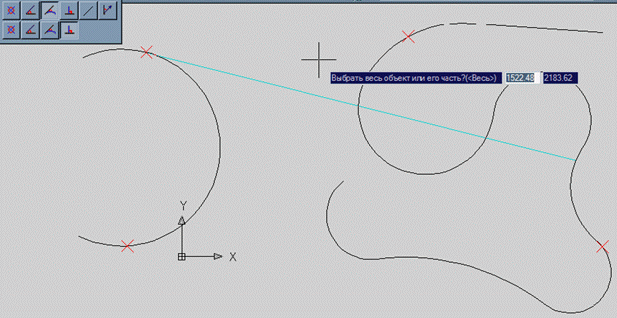

Отрезок можно построить и относительно двух объектов, например, дуги и сплайна. Доступ к сплайнам наиболее сложен и длителен, рекомендуем указывать не весь объект, а только нужную для построения часть объекта. Если для заданных частей объектов не нашлось решений (вариантов построения), то увеличьте задаваемые части объектов.
