<< Оглавление >> Навигация:  ГЕОМОДЕЛЬ (колонка, разрез) > Геоны (объекты геомодели) > Геологические данные несущих примитивов > Сечения > Добавление геологических данных  > Через проводник чертежа

Чтобы добавить линии сечения геологические данные, нужно вызвать контекстное меню у раздела Линии разреза и выбрать пункт меню Создать геологию по сечению:

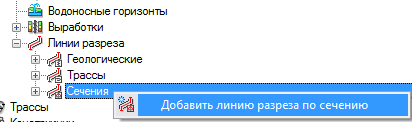

или раздела Сечения и выбрать пункт Добавить линию разреза по трассе:

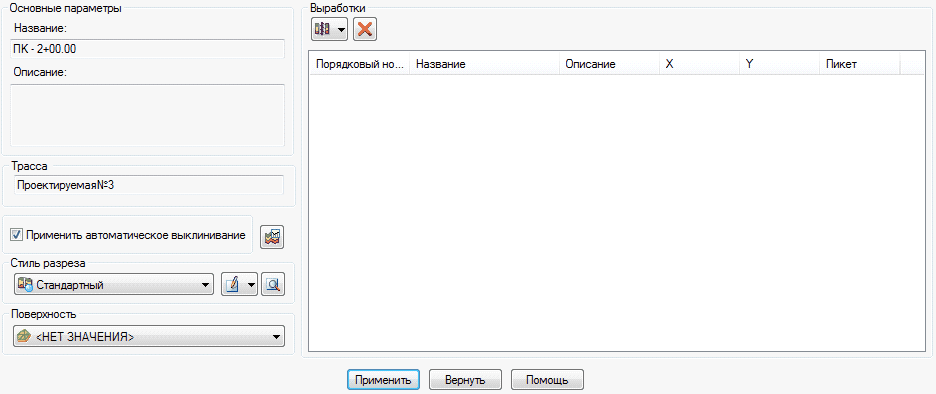

Далее в чертеже нужно указать линию сечения, к которой будут присоединены геологические данные. После этого станет доступен диалог редактирования свойств геологии по трассе:

В проводнике чертежа линии разреза по сечению группируются по трассам, в которых они созданы:

Методы добавления выработок описаны в соответствующем разделе помощи.

Важно: если в Проводнике  чертежа линия разреза отображена со значком восклицательного знака , это значит, что системе не удалось построить корректный разреза по текущим входным данным. Возможно, отключена опция разреза Автоматическое выклинивание, тогда необходимо с помощью инструментария редактирования разреза решить конфликты пластов вручную или включить опцию. Также это может быть связано с некорректными данными литологий выработок, которые добавлены в линию разреза. Кроме этого это может сигнализировать о необходимости пересчета разреза.
