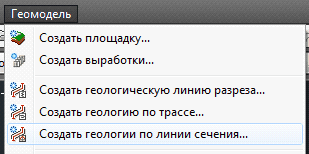

В меню Геомодель выбрать пункт Создать геологию по сечению:

clip2298

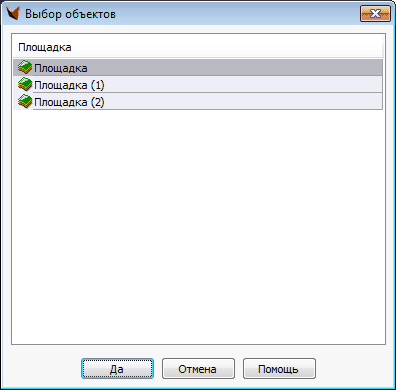

В появившемся диалоговом окне выбрать площадку, в которую будет добавлена линии разреза (можно выбрать двойным щелчком):

clip2299

После выбора площадки следует запрос линии сечения, к которой будут присоединены геологические данные.

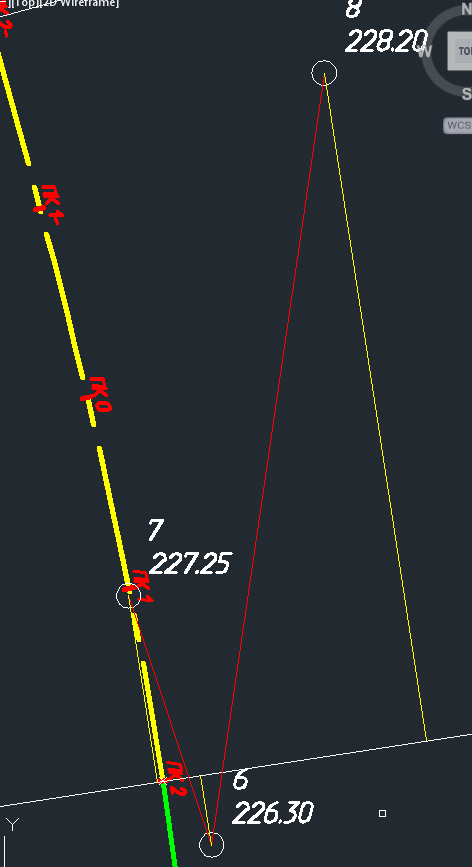

Далее пользователю будет предложено добавить выработки путем указания их в чертеже. При добавлении выработок между уже добавленными выработками рисуется красная линия траектории и желтые линии проекций выработок на линию сечения; выработки можно выбирать в произвольном порядке; программа будет вытраивать их автоматически от отрицательного смещения до положительного:

clip2300

В командной строке выводится номер введенной выработки.

В случае ошибки при выборе выработки можно отменить последнюю выбранную выработку с помощью опции Отмена в командной строке:

clip2301

Для отмены добавления геологических данных следует нажать Esc и на уточняющий вопрос ответить Да:

clip3294



Для завершения ввода выработок следует выбрать опцию Завершить или нажать клавишу Enter.

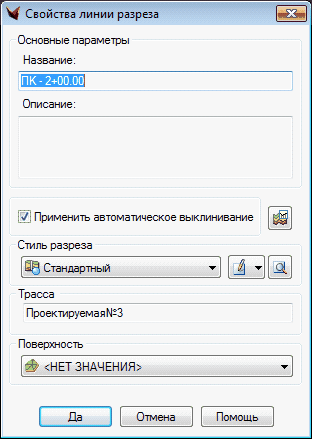

После завершения ввода выработок отобразится диалоговое окно свойств добавленной линии разреза по сечению:

clip2303

Очень важно: если в появившемся диалоге нажать кнопку Отмена, то это приведет к удалению созданной линии разреза по сечению.
