Команда конвертации чертежа в проект

Previous pageReturn to chapter overviewNext page

Команда позволяет добавить в текущий проект объекты чертежа (трассы, профили, сечения), принадлежащие другим проектам (в т.ч. уже удаленным).

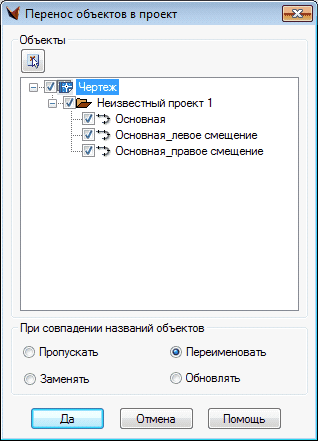

После запуска команды появляется диалог:

clip1349

В диалоге выводится список всех проектов, чьи объекты находятся в чертеже (кроме текущего проекта), и сами объекты. Для импорта нужно отметить галочками нужные объекты.

Для удобства можно воспользоваться кнопками «Указать объект в чертеже» и «Показать объект в чертеже».

embim82 Указать объект в чертеже – позволяет указать объект в чертеже, после чего он будет выбран в дереве, а также будут выбраны все объекты, необходимые для его переноса (например, если указать профиль или линию сечения, то трасса, которой они принадлежат, выберется автоматически).



Также пользователь указывает, что должна делать команда при совпадении названий импортируемых чертежных объектов с названиями проектных объектов:

Пропускать – чертежные объекты не будут импортированы в проект.

Переименовать – чертежные объекты будут импортированы с измененным названием (добавляется (1), (2) и т.д.).

Заменить – старый объект в проекте удаляется (вместе со всеми своими подобъектами), а объект из чертежа

Обновить – проектный объект обновляется по чертежному – обновляется геометрия и добавляются подобъекты.

После нажатия на кнопку «Да» команда копирует выбранные объекты в проект.

Если возле названия трассы есть суффикс «<ЧАСТИЧНО>», это означает, что трасса есть в проекте, но при этом у нее имеется как минимум один дочерний объект (профиль, линия или источник сечения, сечение), который из проекта удален. При выборе такой трассы в проекте будут восстановлены все дочерние объекты трассы.



См. также Обновление чертежа
