Команда вызывается из контекстного меню геона Линия сечения. Ее можно вызвать как для одного объекта, так и для нескольких одновременно (секущей рамкой или через Ctrl), но только тех, которые есть в проекте.

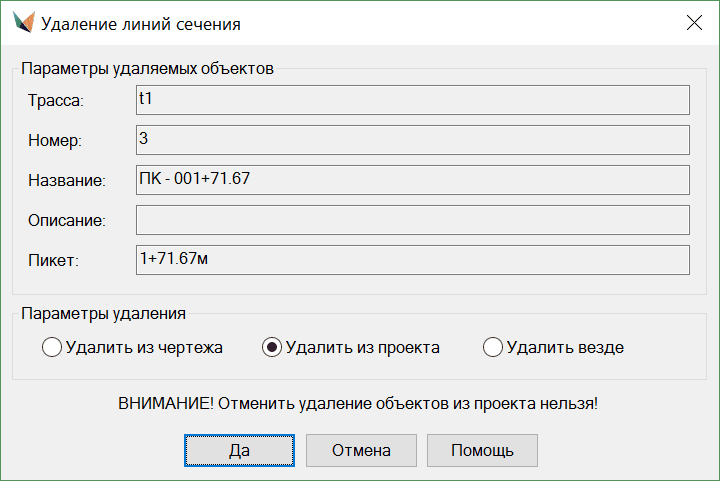

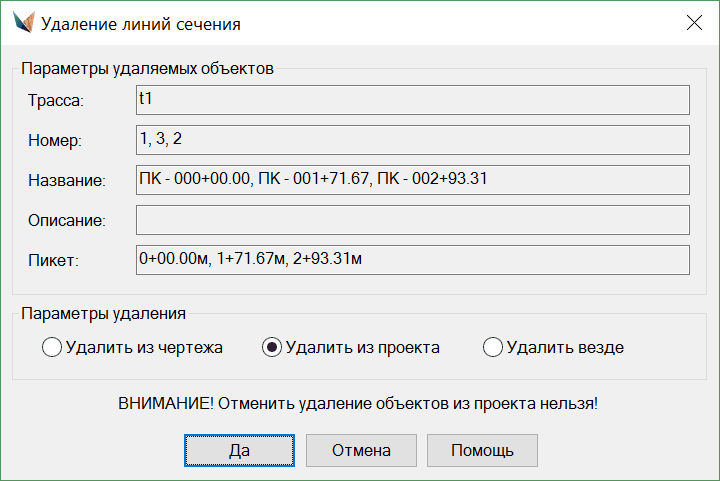

В диалоге выводится информация о выбранных линиях сечения и параметры удаления, указывающие, откуда будут удалены выбранные объекты:

•только из чертежа,

•только из проекта

•или из чертежа и проекта одновременно.

Если удалить только из проекта, то в чертеже останутся линии сечения, помеченные в Проводнике чертежа как УДАЛЕННЫЕ ИЗ ПРОЕКТА. (Будет команда добавления в Проект новых объектов по ЛС чертежа.)

См. Команда конвертации чертежа в проект



Если в наборе выбранных ЛС есть такая, которая есть в чертеже, но нет в Проекте, то такое множество удалить нельзя.

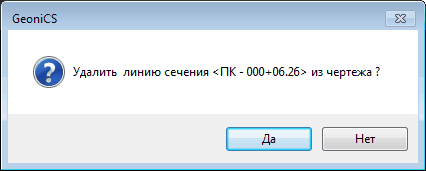

Для объектов, которые есть только в чертеже, но которых нет в проекте, доступна только команда:

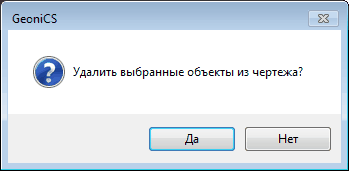

Соответственно для нескольких таких объектов:

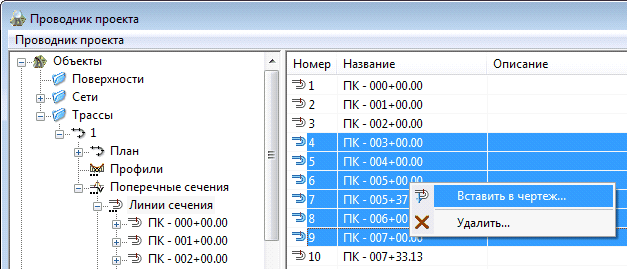

Также команду при удалении ровно одного объекта можно вызвать из Просмотр и удаление ЛС в Проводнике проекта и из Проводника чертежа.
