Можно сгруппировать несколько стилей подписей профиля в набор подписей. Затем можно применить этот набор к профилю как одну установку. Существующий набор подписей можно редактировать или копировать, чтобы создать новый набор.
Можно редактировать набор подписей, используемых для одного экземпляра профиля, без влияния на экземпляры того же профиля в других окнах профиля.
Выбирается профиль, делается щелчок правой кнопкой мыши и переход на пункт меню Подписи профиля.
Кроме того, на наборы подписей можно выйти из Проводника чертежа, закладка Установки, ветвь Профиль > Стили подписей > Наборы подписей.

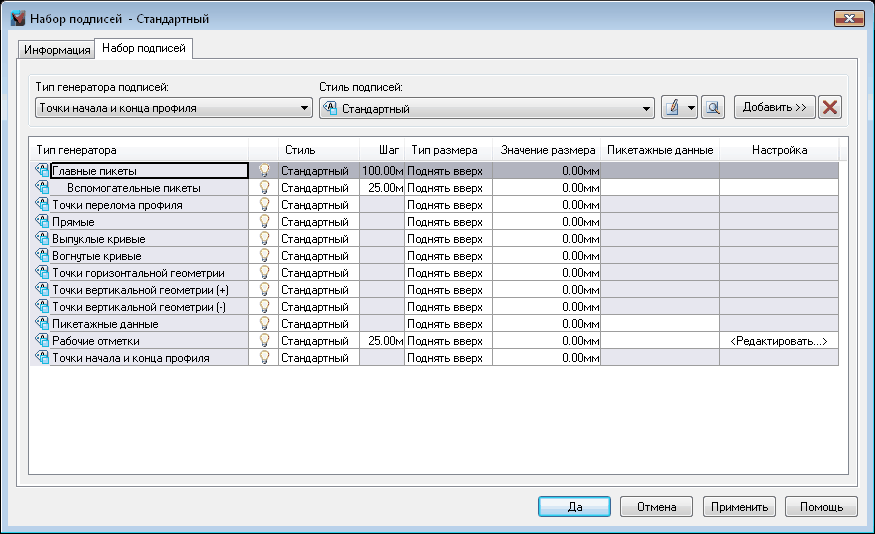

Столбцы таблицы:
• Тип генератора (можно добавлять несколько генераторов одного типа с разными параметрами),
Главные пикеты – пока все с шагом 100м без учета резаных пикетов (будет пикетаж по окну профиля).
Для добавления вспомогательных пикетов необходимо выбрать главные пикеты. К одному главному пикетажу можно добавить множество генераторов вспомогательных пикетов и в т.ч. задать им разный шаг.
Пикетаж всегда подписывается НАД профилем (это задается в Компоновщике стилей подписей, вкладка Общие, группа Поведение, показатель Угол оси переворота: в случае превышения углом поворота текста этого укла текст будет перебрасываться).
• Стиль (можно выбрать из существующих, здесь же можно создать, копировать и редактировать стиль подписей),
• Шаг (если это генератор пикетов),
• Начальный и-или Конечный пикеты,
• Тип размера (они разные для разных видов подписей. Для точечных объектов, т. е. пикетов и точек перелома, они совпадают с этими точками; для прямых – это, фактически, размер – горизонтальная линия в вехней точке прямой, то же для выпуклых кривых, для вогнутых – линия в нижней точке кривой. Эту линию можно поднять вверх или опустить вниз на заданное Значение, провести через заданную отметку)
,
• Значение,
• Другой профиль (открыто только для точек вертикальной геометрии),
• Пикетажные данные.
Т.е. комбинируя генераторы и параметры, можно подписать профиль, удовлетворив любые требования.
Хотя использование глобальных стилей удобно и логично, для отдельного профиля может потребоваться другой набор подписей. После того, как подписи были отредактированы, можно сохранить набор отредактированных подписей для повторного использования с другими профилями.
Набор подписей можно импортировать и сохранить.
