Команда позволяет создать файл штриховки, используя отрисованный отрезками прототип.

Запуск из геодерева: Утилиты – Редактор штриховки.

Можно загрузить любой существующий файл штриховки, либо создавать штриховку с нуля.

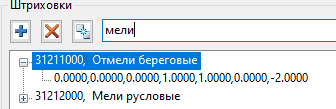

Список штриховок сортируется по названию по алфавиту. Доступен фильтр для поиска вхождения символов в название или описание штриховки.

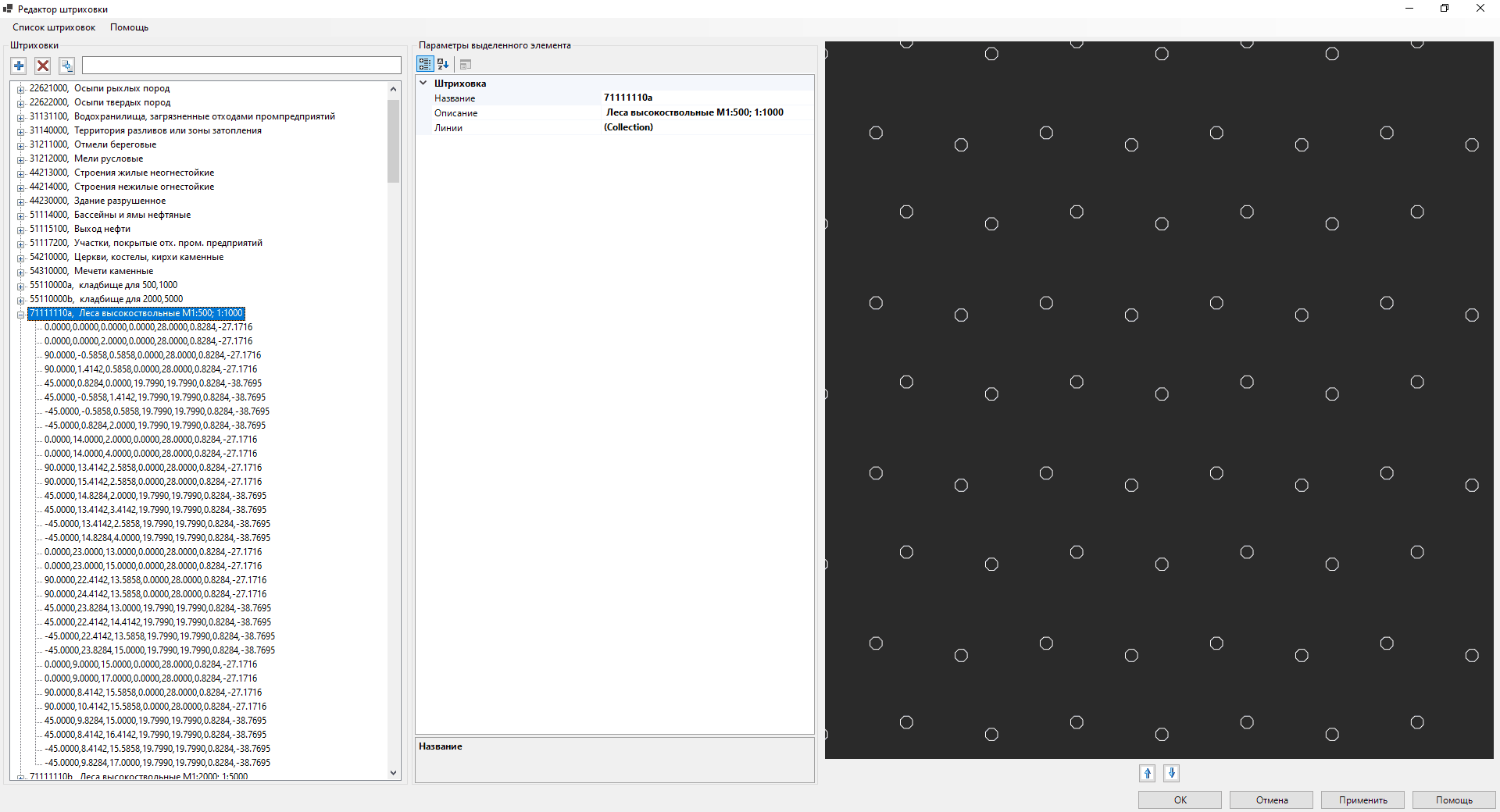

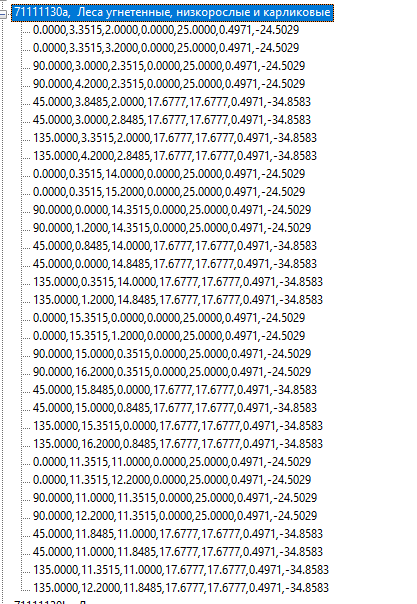

В окне перечня штриховок отображается полный список из файла (с учетом введенного фильтра). При выборе штриховки раскрывается список линий из которых штриховка состоит.

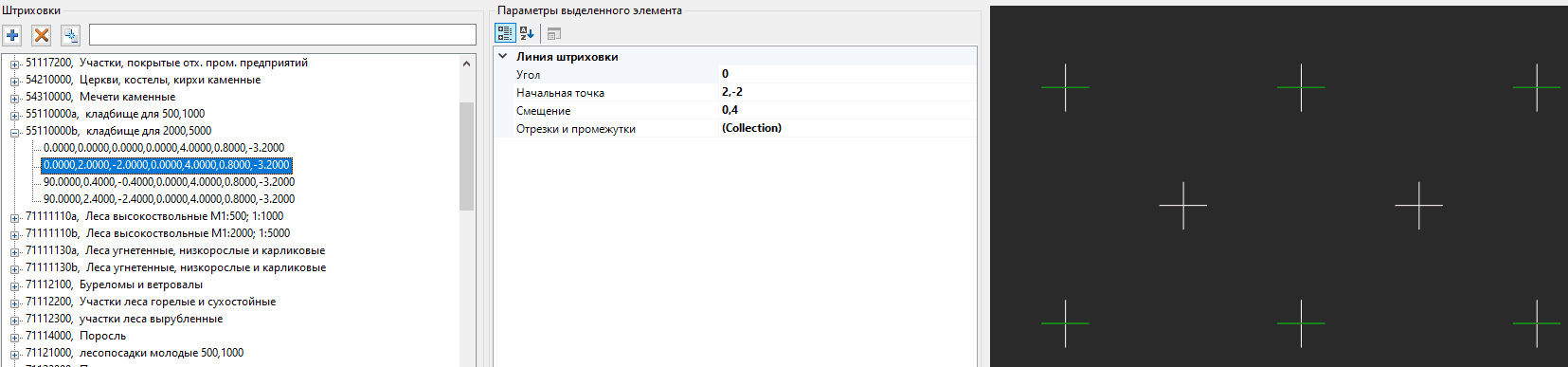

При выборе конкретной линии штриховки она отображается на превью зеленым цветом:

Информация по штриховке включает в себя имя штриховки, описание штриховки и перечень линий.

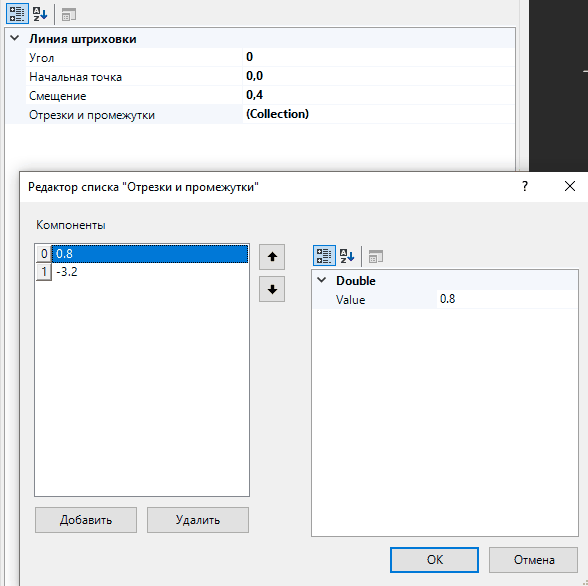

Информация по каждой линии штриховки включает в себя угол наклона линии; начальную точку, от которой идет расчет; смещение повторяющийся элементов; перечень элементов – отрезков, промежутков (отрицательная длина) и точек (длина 0). Если перечень элементов не указан, то рисуется сплошная линия.

Можно создавать новые штриховки (как в новом файле, так и в открытом) – это выполняется кнопкой . Если перейти на линию штриховки и нажать эту же кнопку, то добавится новое описание линии штриховки к текущей штриховке.

Кнопка позволяет удалить выбранную штриховку или линию штриховки. Если описание штриховки включает только 1 линию штриховки, то ее удалить нельзя.

Кнопка позволяет скопировать текущую выделенную штриховку (она помещается в конец списка) или линию штриховки (она помещается в конец списка линий текущей штриховки).

Если штриховка слишком мелкая, она будет отображаться на превью как сплошная. Если слишком крупная, то на превью могут быть не видны все элементы штриховки. В этом случае можно воспользоваться кнопками , которые находятся под превью, для изменения масштаба штриховки.

Файл штриховки в общем случае состоит из нескольких строк. Каждая строка задает бесконечного семейство параллельных бесконечных линий, расстояние между которыми задается смещениями по обеим осям координат. Сама линия в общем случае может содержать любой набор из трех элементов: отрезок, промежуток, точку (отрезок нулевой длины).

При расчленении штриховки командой _Explode именно это и образуется.

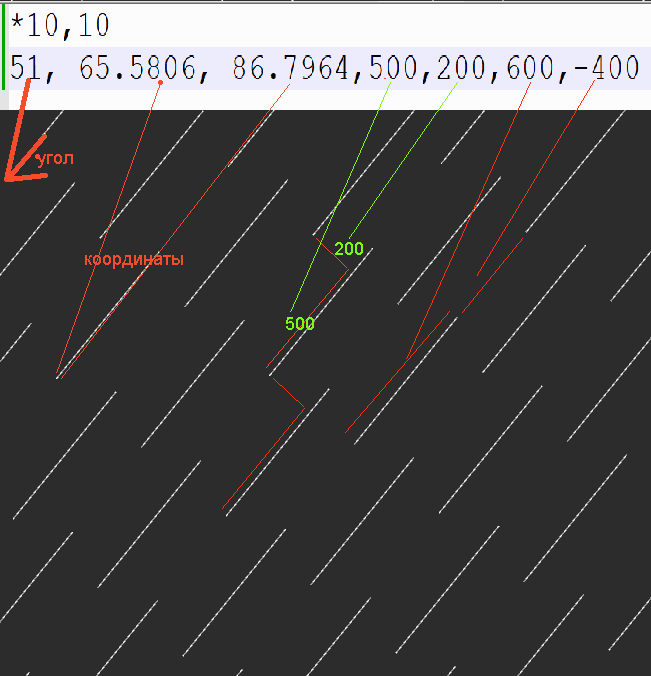

Формат строки:

Угол,

Координаты начала X, Y,

dX, dY - смещение начала параллельной линии в системе координат текущей (угол задает положительное направление оси Х).

Далее – от 0 до какого–то количества набор из трех элементов: отрезок - положительное число, промежуток - отрицательное число, точку - 0  (отрезок нулевой длины). Очевидно, что соединение нескольких одинаковых элементов равно обному суммарному (например, отрезков, промежутков; очевидно, что точка, как и отрезок имеют смысл только между промежутками (в т.ч. с учетом начального и конечного элементов). Тем не менее, в принципе, возможны и несколько одинаковых элементов.

Команда позволяет задать каждый элемент различными возможными способами: задание текстом, указанием точки или двух точек, указанием отрезка.

Число линий, которые можно задать, – несколько.

Далее запрашивается имя и файл штриховки с расширением *.pat.

После создания/изменения штриховки можно воспользоваться командами меню «Сохранить», «Сохранить как…», чтобы сохранить результаты в файл. Если загружался файл, то по-умолчанию сохранение выполняется в тот же файл, из которого загружалось. Если это стандартное имя платформы для файла штриховки (ncadiso.pat, acadiso.pat), то требуется дополнительное подтверждение.
