Элемент конструкции служит для создания простого звена от точки привязки по заданному уклону и разнице отметок (превышению) между точками начала и конца звена.

clip0836

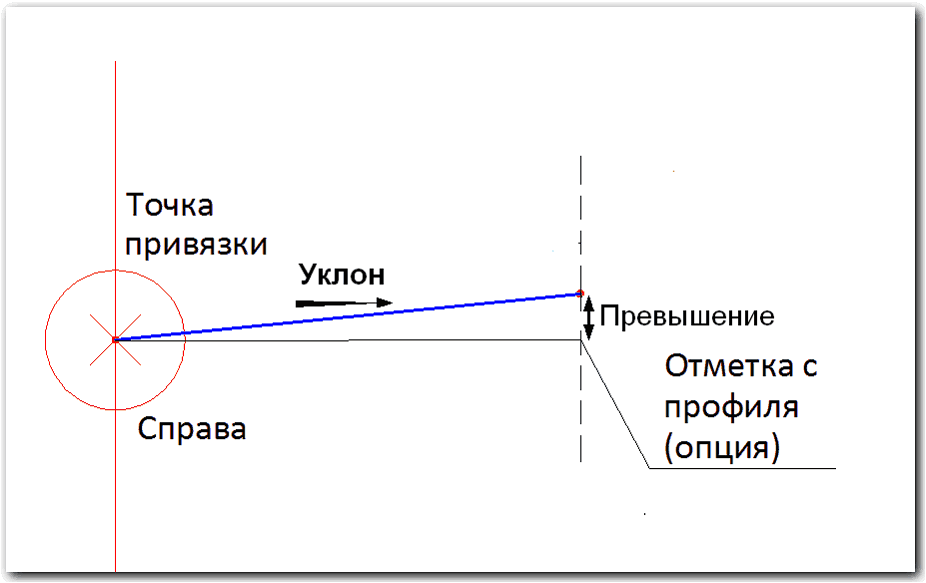

Присоединение



Точка привязки расположена в начале звена. Направление звена определяется местоположением данного смещения и отметки по отношению к точке привязки.

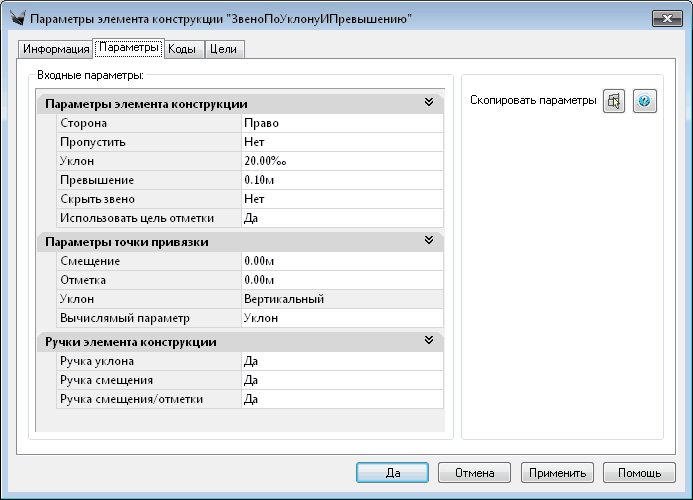

Входные параметры

clip3220

Параметр

Описание

Тип

По умолчанию

Сторона

Указывает сторону, с которой требуется поместить элемент конструкции

Слева/Справа

Справа



Уклон

Уклон звена, в промиллях.

Числовое

20‰

Превышение

Превышение наружной кромки звена над целевым объектом (в случае его отсутствия – разница отметок начала и конца звена)

Числовое

0.1 м

Скрыть звено

Этот параметр отображает или не отображает звено поверхности.

Да/Нет

Нет

Использовать цель отметки

Указывает на возможность определения ширины звена с использованием цели отметки

Да / Нет

Да



Целевые параметры



Параметр

Описание

Статус

Отметка

Переопределяет заданное значение параметра «Отметка» и конец звена берет отметку с профиля. Типы целевых объектов: профили, 3D полилинии, структурные линии и коды точек сечения.

Дополнительно



Нормальный режим



От точки привязки по заданному уклону и превышению вычерчивается звено.



Режим компоновки



Элемент конструкции отображает звено с заданным входными параметрами «Уклон» и «Превышение».

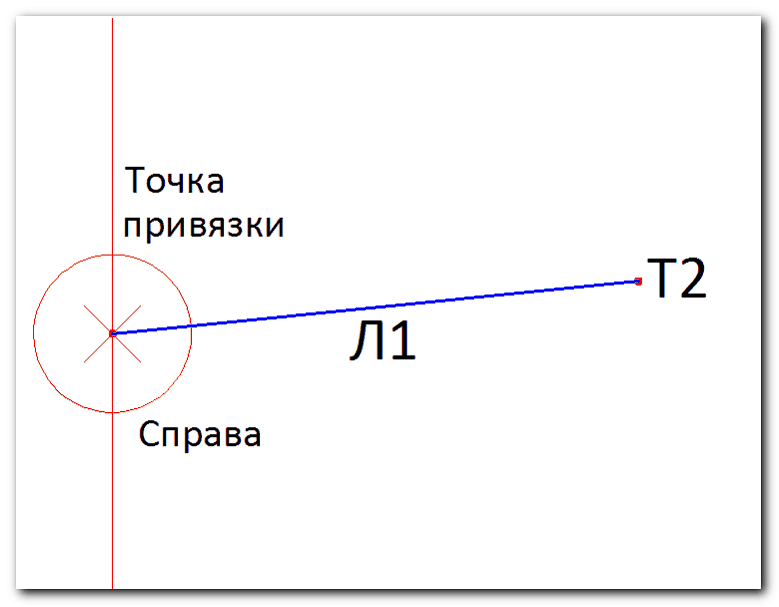

Схема кодирования

clip0837
