Позволяет автоматически применить к конструкциям элементы (простые звенья, уширения, кюветы или звенья с выходом на рельеф), в зависимости от наличия цели смещения.

Представляет собой элемент конструкции специального типа, называемый условным элементом конструкции.



Присоединение



Этот элемент конструкции можно присоединить к любой точке в конструкции. При невыполнении заданных условий присоединенные (к конечной точке элемента «ЦельГоризонтальногоУсловногоЭлемента») элементы конструкции отрисованы не будут.

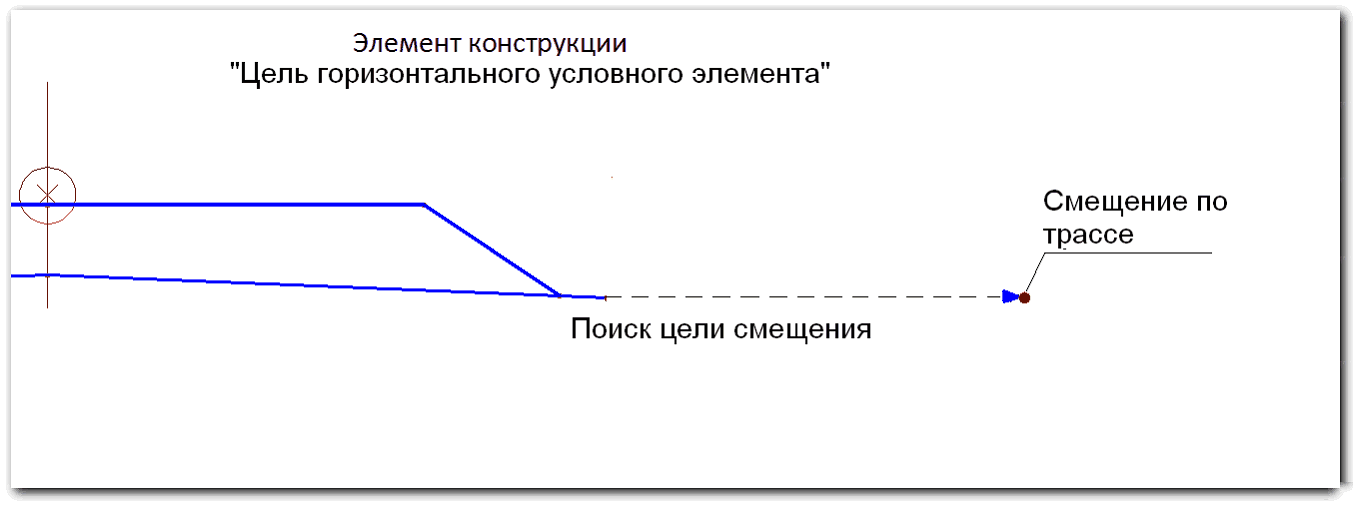

Если конструкция содержит элемент «ЦельГоризонтальногоУсловногоЭлемента», то анализируется положение цели смещения относительно точки привязки элемента. Если конструкция, содержащая элементы «ЦельГоризонтальногоУсловногоЭлемента», применена к модели коридора, в любом заданном пикете применяются только указанные фрагменты конструкции.

clip0818



Примечание



К конструкции может применяться любое количество элементов «ЦельГоризонтальногоУсловногоЭлемента».

В отличие от других элементов конструкции, «ЦельГоризонтальногоУсловногоЭлемента» в режиме моделирования не создает точек, звеньев или фигур.

Предельные значения расстояния поиска цели определяется параметрами «Минимальное расстояние» и «Максимальное расстояние». Положение графических элементов, отображаемых при построении элемента конструкции в режиме компоновки, задается с помощью параметров «Компоновка – Ширина» и «Компоновка – Уклон».





Входные параметры



Если значение уклона не указано в процентах (знак «%»), все значения уклона даны как отношение длины к высоте (например, 1:1,50).

Параметр

Описание

Тип

По умолчанию

Направление

Указывает, по направлению к какой стороне конструкции или коридора вставляется элемент конструкции.

Право / Лево

Право

Компоновка – Ширина

Задает длину линии, изображающей данный элемент конструкции в режиме компоновки. В сочетании с параметром «Компоновка – Уклон» позволяет задавать положение самого условного элемента и присоединенных к нему элементов конструкции, при этом он сам не отображается и не оказывает влияния на проектный профиль.

Числовое, положительное

3,6 м

Компоновка – Уклон

Уклон линии, изображающей данный элемент конструкции в режиме компоновки. В сочетании с параметром «Компоновка – Ширина» позволяет задавать положение самого условного элемента и присоединенных к нему элементов конструкции, при этом он сам не отображается и не оказывает влияния на проектный профиль.

Числовое, положительное или отрицательное

1:2

Условие

Определяет условие поиска цели.

Найдено/Не найдено

Найдено

Привязка

Указывает положение точки привязки элементов, завязанных напрямую на элемент «ЦельГоризонтальногоУсловногоЭлемента».

Базовая точка/Целевой элемент

Базовая точка

Минимальное расстояние

Минимальное расстояние до целевого элемента.

Числовое, положительное

0,0 м

Максимальное расстояние

Максимальное расстояние до целевого элемента.

Числовое, положительное

9999,0 м



Целевые параметры





Параметр

Описание

Статус

Смещение

Целевой элемент смещения.

Требуется



Режим компоновки



Элемент конструкции изображается линией, определяемой значениями входных параметров «Компоновка – Ширина» и «Компоновка – Уклон». Эта линия отрисовывается в месте применения элемента «ЦельГоризонтальногоУсловногоЭлемента» в конструкции.



Коды точек, звеньев и форм



В отличие от других элемент конструкции «ЦельГоризонтальногоУсловногоЭлемента» в режиме моделирования не создает точек, звеньев или форм.
