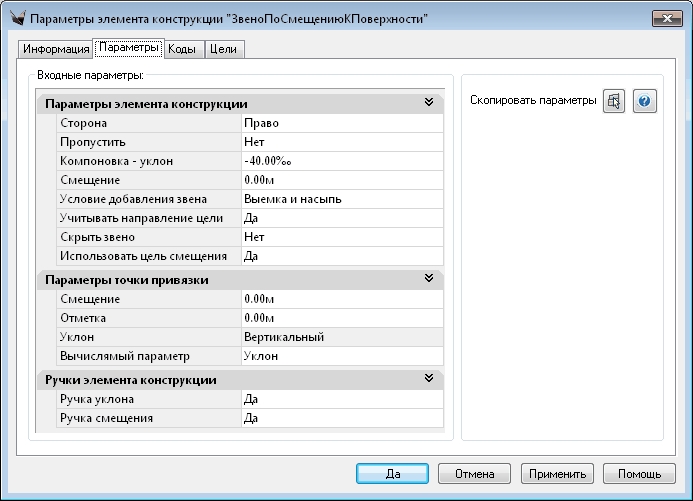

Параметр

Описание

Тип

По умолчанию

Сторона

Указывает сторону, на которой требуется поместить элемент конструкции.

Слева / Справа

Справа

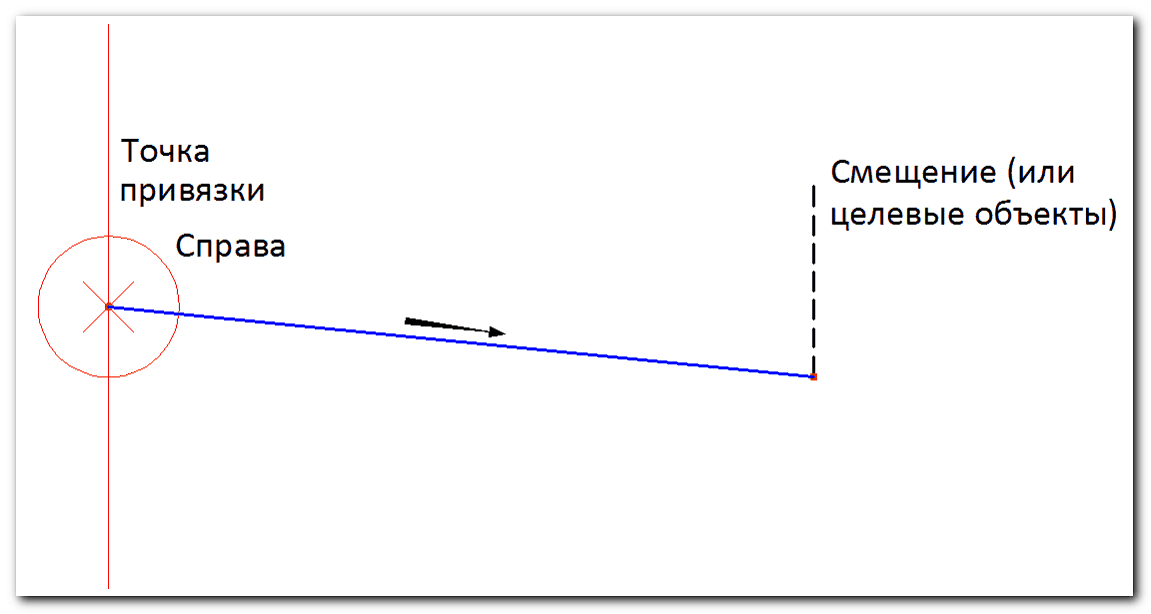

Смещение от базовой линии

При положительном значении параметра смещения выполняется вставка элемента конструкции на правой стороне от точки привязки. При отрицательном значении элемент вставляется по левую сторону.

Числовое

0,0

Условие добавления звена

Указание на необходимость добавления звена отдельно для выемки или насыпи, или для обоих условий.

Список параметров:

а) Выемка и насыпь;

б) Только выемка;

в) Только насыпь

Выемка и насыпь

Учитывать направление цели

Задает возможность определения с стороны звена по положению цели смещения

Да / Нет

Да

Скрыть звено

Этот параметр отображает или не отображает звено поверхности.

Да / Нет

Нет

Использовать цель смещения

Указывает на возможность определения ширины звена с использованием цели смещения

Да / Нет

Да

Параметр

Описание

Статус

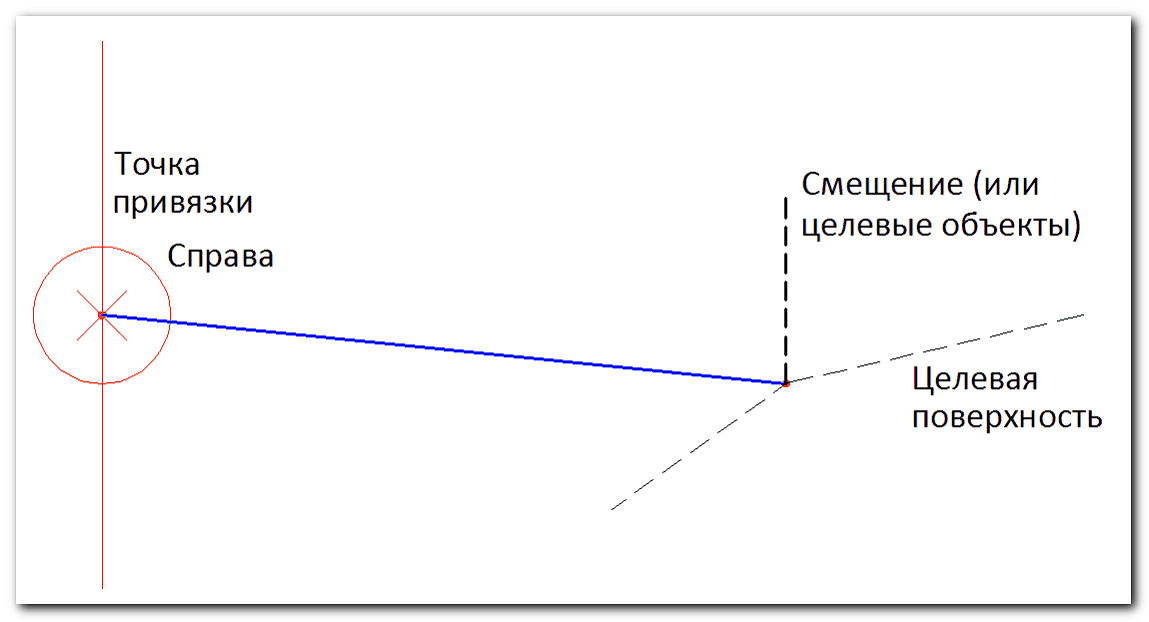

Смещение

Используется для переопределения фиксированного значения параметра «Смещение» и привязки конца звена к смещенной трассе. Типы объектов, используемых в качестве целевых для указания смещения: трассы, полилинии, структурные  линии и коды точек сечения.

Дополнительно

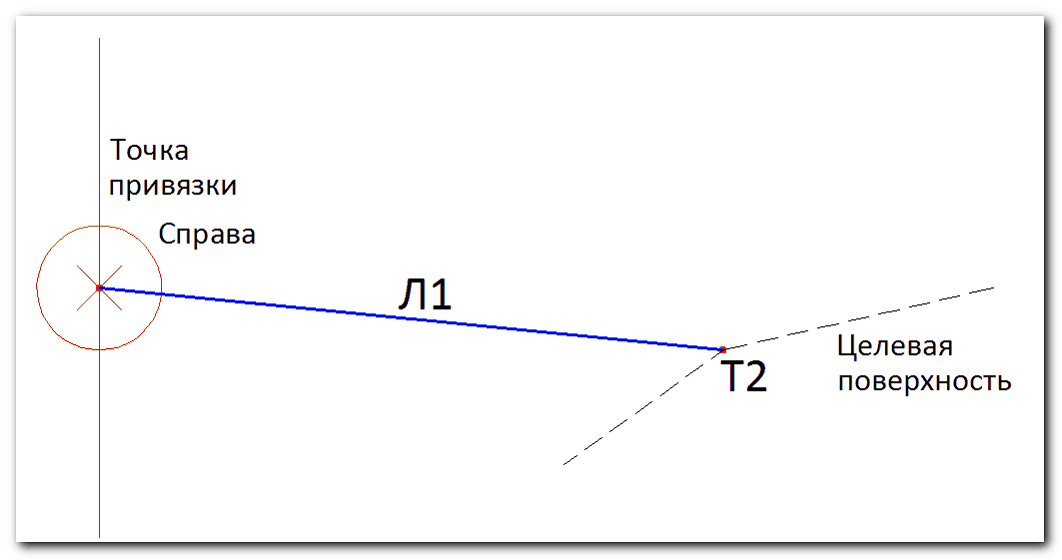

Целевая поверхность

Имя поверхности, к которой выполняется привязка звена. Объекты, используемые в качестве целевых для задания поверхности: поверхности.

Требуется
