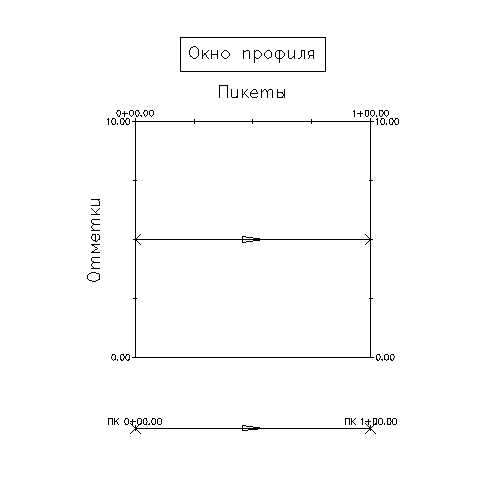

Есть трасса и профиль.







Если редактировать трассу - профиль "съезжает". Единственное, что можно сделать, -

Перед редактированием трассы вызываем у профиля пункт закрепления вершин профиля по координатам.

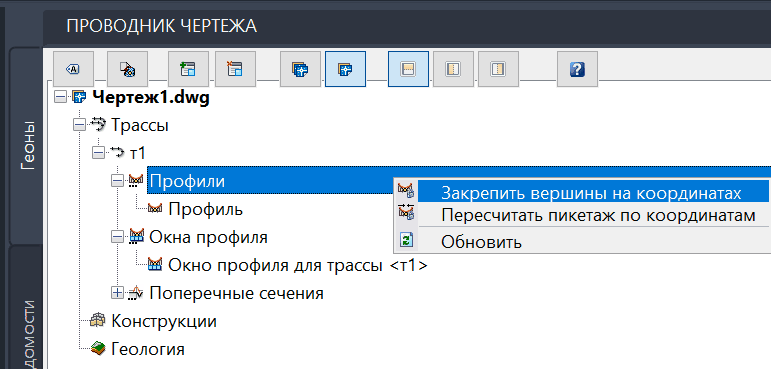

Или из Проводника чертежа:

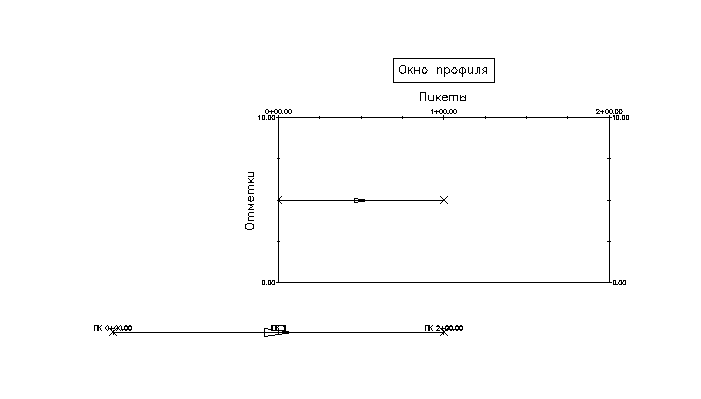

Удлиняем начало трассы на 100 м и видим, что профиль сдвинулся к началу. При потребности элементы трассы могут быть изменены; главное, чтобы трасса, по которой был закреплен профиль, была геометрически близка к первоначальному варианту на участке закрепления.

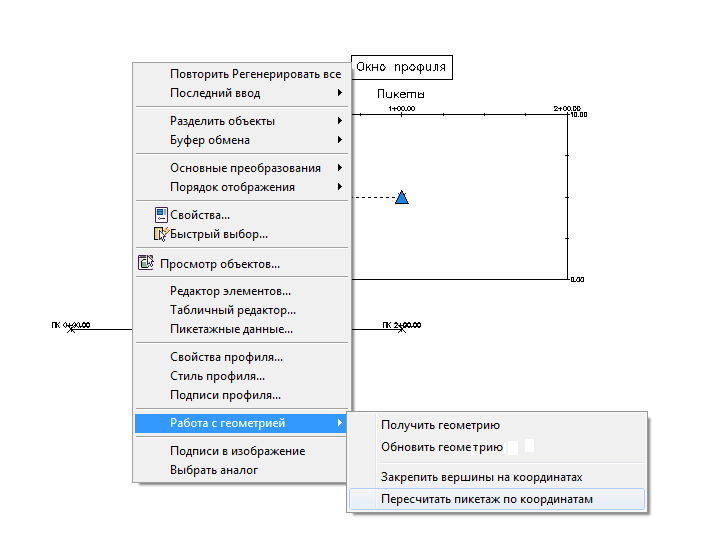

Далее вызываем команду Пересчета пикетажа по закрепленным координатам.

Команда по координатам создает на трассе пикеты, пересчитывает их пикетаж и записывает новый пикет на измененной трассе в профиль.

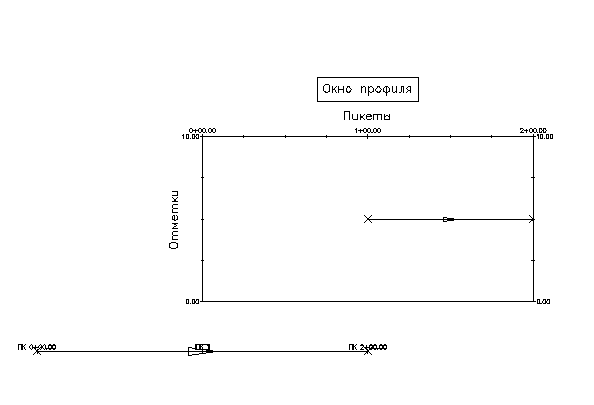

После отработки команды профиль смещается на то положение, где он первоначально находился относительно геометрии плана. Его геометрия сохранится.
