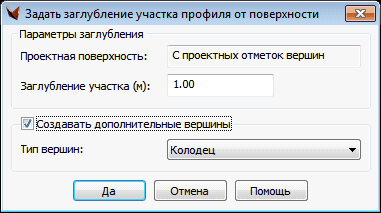

Команда профиля позволяет заложить участок сети на заданную глубину от поверхности. Команда можно вызвать из меню диалога профиля либо панели инструментов. После вызова команды появляется диалог с параметром заглубления.

Если задана “красная” поверхность, то участок заглубляется вдоль поверхности  (при установленной поверхности эти отметки не редактируемы и всегда берутся по поверхности).

Если красная поверхность не задана, то идет обработка по проектным отметкам вершин.

Для выдерживания необходимого заглубления сети между вершинами можно включить настройку «Создавать дополнительные вершины». Тогда будут создаваться новые вершины с типом, указанным в списке «Тип вершин», и заглубление будет не меньше заданного на редактируемом участке профиля сети.

При нажатии на “Да” указанный участок сети выравнивается вдоль поверхности.
