Общая часть > Интерфейс пользователя > Окно просмотра событий

События – это сообщения GeoniCS созданные различными командами в ходе их выполнения.

События могут быть 3 типов:

Информация – информация о статусе выполнения тех или иных команд.

Предупреждение – предупреждения о некорректном выполнении или сбоях в работе команд.

Ошибка – критические ошибки в работе команд или невозможность отработки команд.

Параметры события:

•тип события,

•дата и время возникновения события,

•источник,

•пользователь, создавший событие,

•описание.

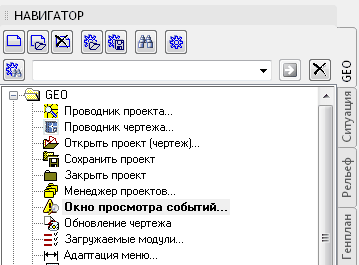

События отображаются в «Окне просмотра событий». Вызвать его можно из меню GeoniCS:

Команда GCP.

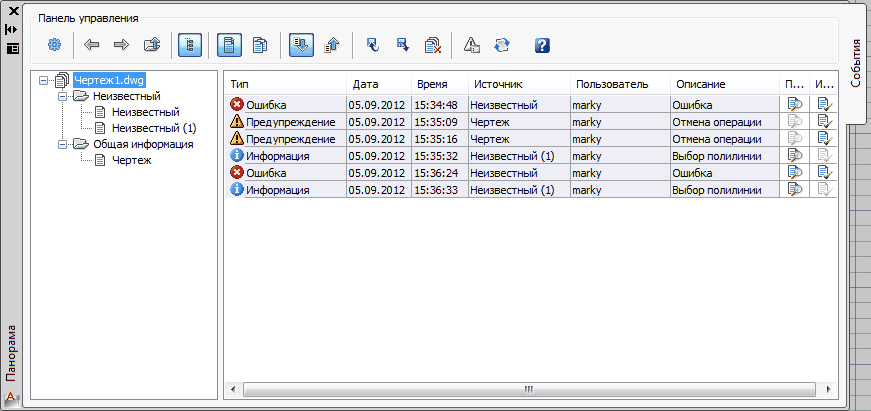

Окно предназначено для просмотра ошибок, предупреждений и информационных сообщений, которые появляются во время работы программы. В частности, в данное окно выводятся все ошибки, найденные командой «проверка поверхности на ошибки», сообщения и предупреждения во время расчета виражей и т.п. Список возможных событий может расширяться в зависимости от версии программы.

Окно состоит из 3 частей:

панели управления;

дерева, согласно которому классифицируются сообщения;

списка самих сообщений, которые соответствуют выбранному листу дерева. Вызвав «свойства события» (вызов находится на панели инструментов), можно увидеть подробную информацию о выбранном сообщении.

Панель управления

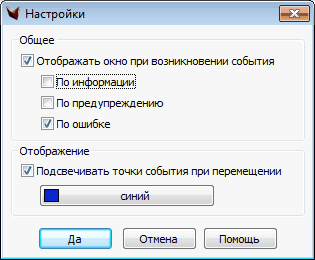

Настройки

Настройки окна позволяют активизировать автоматический вызов (отображение) окна при появлении нового сообщения, а также отфильтровать текущие сообщения по дате их поступления, типу или источнику.

Отображать окно при возникновения события – опция, позволяющая настроить вызов окна просмотра событий при возникновении событий по их приоритетности для текущего чертежа.

Подсвечивать точки события при перемещении – опция позволяющая отображать точки события, когда пользователь хочет просмотреть событие в чертеже. Также можно настроить цвет отображаемых точек.

Кнопки навигации

При перемещении по дереву событий запоминаются предыдущие положения в дереве. Группа клавиш навигации (назад, вперед, вверх по дереву) позволяют переходить по заранее запомненным позициям или же вернуться в корень всех событий по чертежу.

Показать/скрыть дерево

Дерево событий можно скрыть или же показать соответствующей опцией.

Группа кнопок фильтрации списка событий

К этой группе принадлежат кнопки «Показать все», «Фильтр...», а также «Начать с самого раннего», «Начать с самого позднего», которые позволяют указать сортировку событий по времени в списке событий.

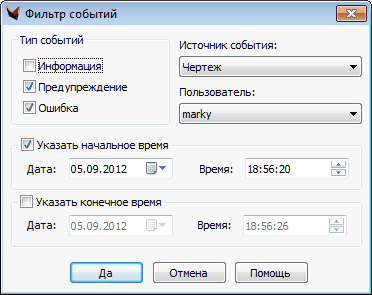

Фильтр событий:

При отображении событий в списке можно указать фильтр, согласно которому только события, удовлетворяющие условиям фильтра, будут отображаться.

Фильтровать события можно по типу события, по источнику события, по пользователю создавшему событие, а также указать промежуток времени возникновения события.

Сохранить/Загрузить протокол

Список событий данного чертежа можно сохранить в файл, а также можно загрузить из файла ранее сохраненный список.

Удалить все события

Позволяет очистить весь список событий

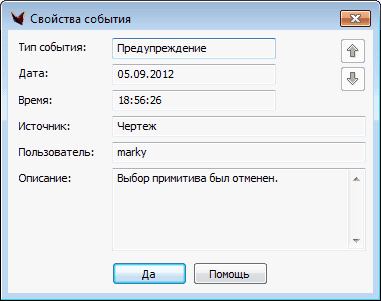

Свойства события...

Окно, позволяющее просмотреть параметры события.

Дерево событий

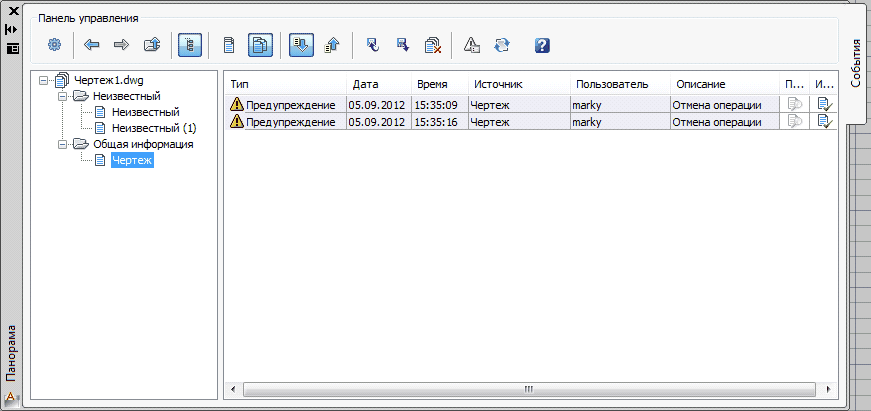

Дерево состоит из веток типов источников событий и конкретных источников событий. Выбрав в дереве одну из веток, можно отсортировать события в списке по этому источнику или типу источников:

Список событий

В списке можно ознакомиться с событиями, их параметрами, а также посмотреть на событие (переместить чертеж на точки события, подсветить на чертеже связанные с сообщением элементы – кнопка «Показать») или попробовать исправить ошибку-событие (кнопка «Исправить»).
