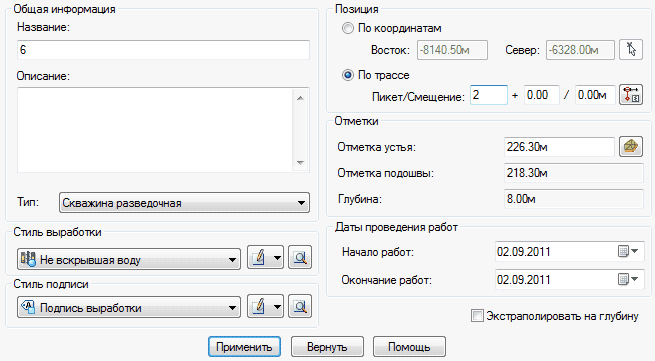

Когда нужно позиционировать выработку не по геодезических координатам, а по данным пикета/смещения относительно какой-то трассы, необходимо в свойствах выработки задать тип позиционирования По трассе и указать данные пикет/смещение:
Далее можно сразу пересчитать координаты по данным пикет/смещение, нажав на кнопку

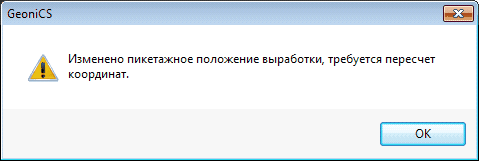

. Если на момент заполнения данных трасса не создана, пересчет можно не делать и нажать Применить. Система информирует, что координаты и данные пикет/смещение не соответствуют друг другу:
Нужно нажать Ок и продолжить ввод данных.

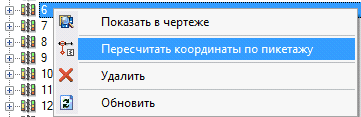

После того как трасса будет добавлена в чертеж, пересчет координат можно вызвать у отдельной выработки, вызвав в Проводнике чертежа у нее контекстное меню и выбрав пункт Пересчитать координаты по пикетажу:
Далее выбрать трассу, на основе которой будет произведен пересчет.

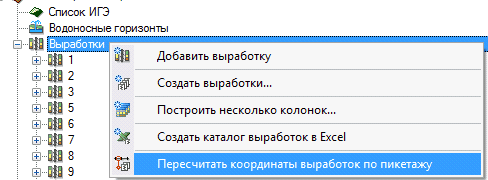

Можно также вызвать пересчет для всех выработок площадки. Для этого контекстное меню нужно вызвать у раздела Выработки и выбрать пункт Пересчитать координаты выработок по пикетажу:

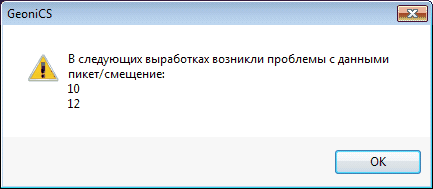

Затем нужно выбрать трассу. Если в процессе пересчета были обнаружены выработки с некорректным пикетажем, будет отображено соответствующее окно:
