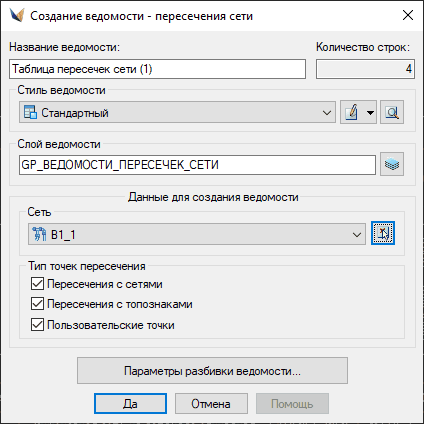

1.Создание и редактирование:

Ведомость создается для одной сети. Выбрать ее можно из списка либо указав ее в чертеже.

Кроме того, как и для всех ведомостей, можно указать название, стиль, слой расположения ведомости.
Можно также выбрать, какие именно типы пересекаемых объектов учитывать в ведомости.

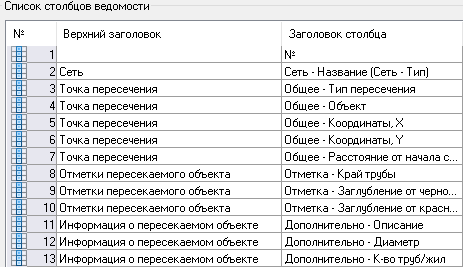

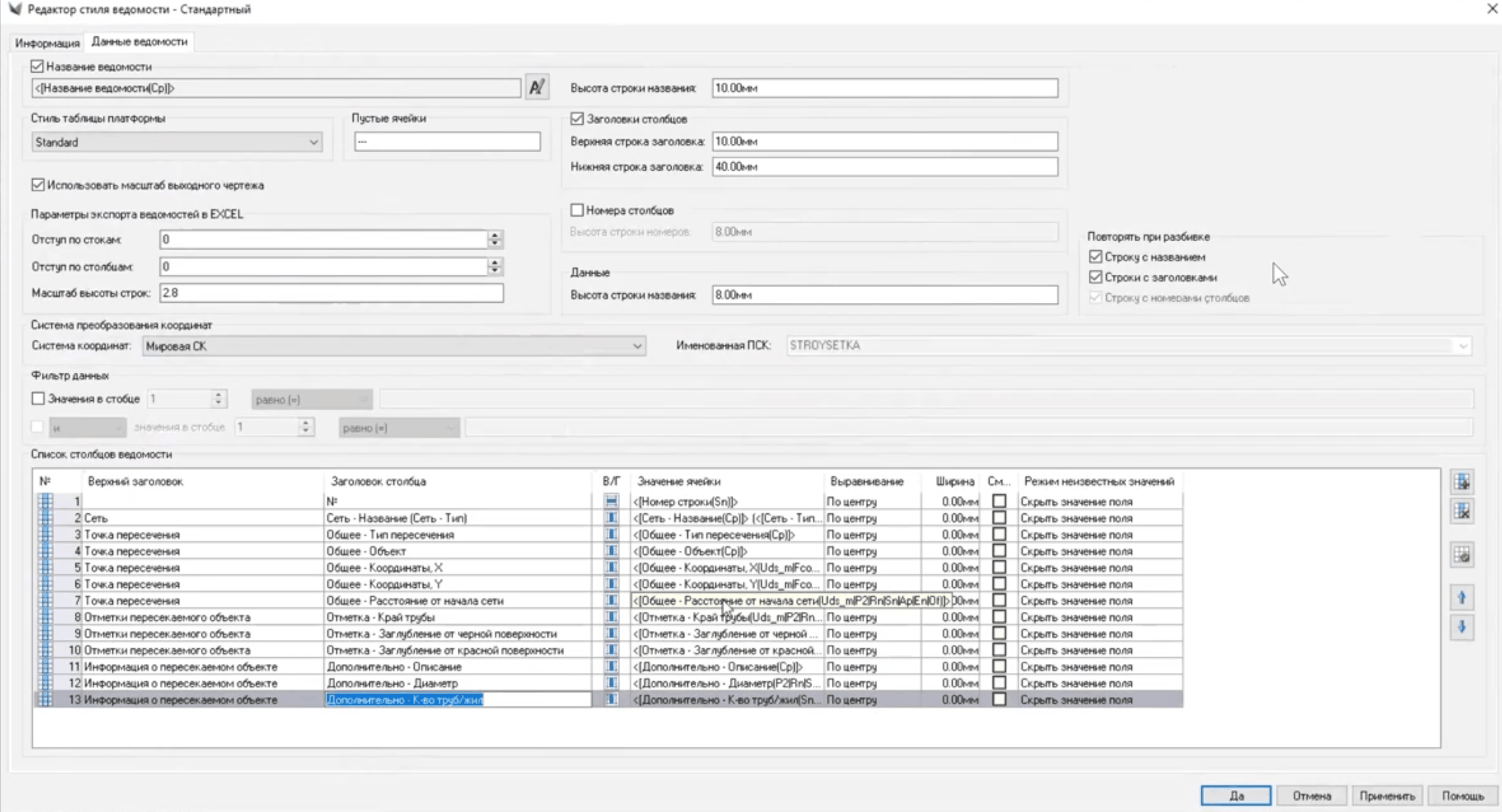

2.Стандартный стиль ведомости включает в себя все стандартные поля:

- Добавлен угол пересечения между сетью и пересекаемым объектом.

- Добавлена возможность подключения Семантики и Объектных данных.

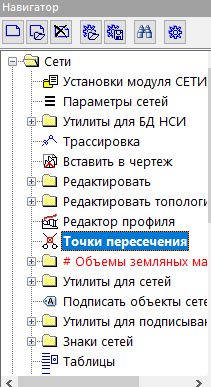

3.Для корректной работы ведомости точки пересечения выбранной сети, которые хранятся в Проекте,  предварительно должны быть собраны соответствующей командой.

4.Так как точки пересечения хранятся в проекте, то проект должен быть подключен.

При обновлении ведомости производится проверка, открыт ли проект (т. к. зависимость от проектного объекта).

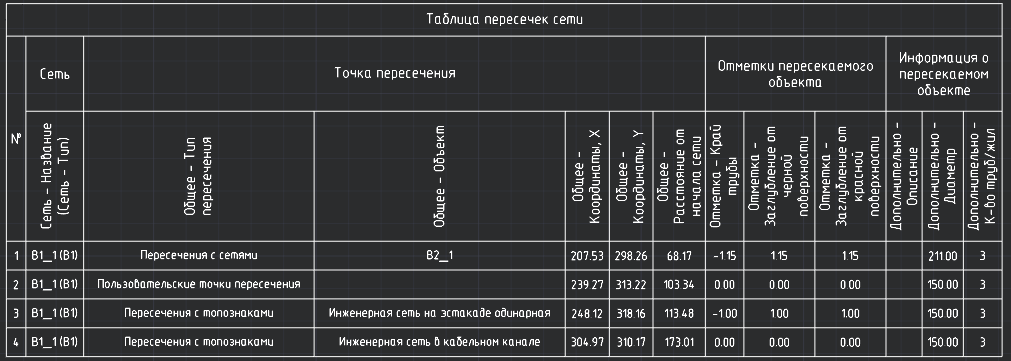

5.Пример ведомости в чертеже:



6. Пересчет точек пересечения производится во всех случаях обновления ведомости.

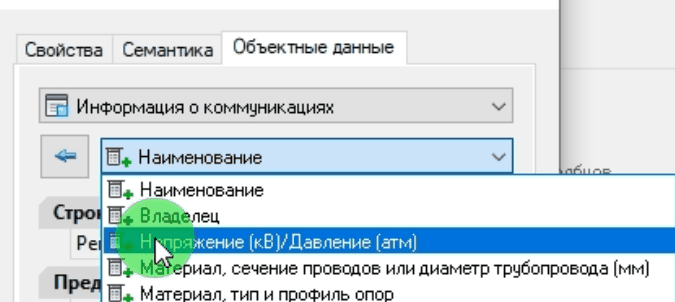

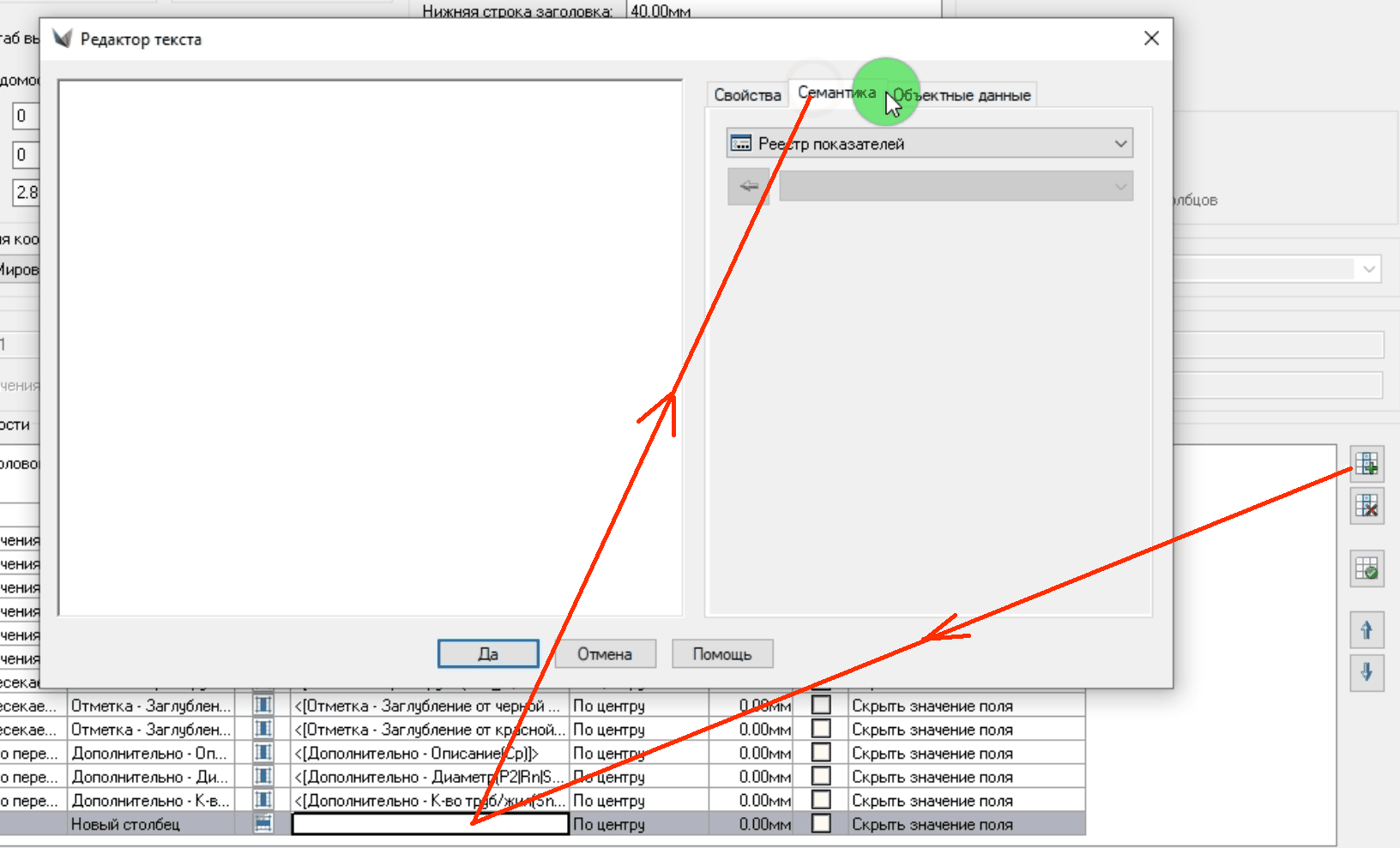

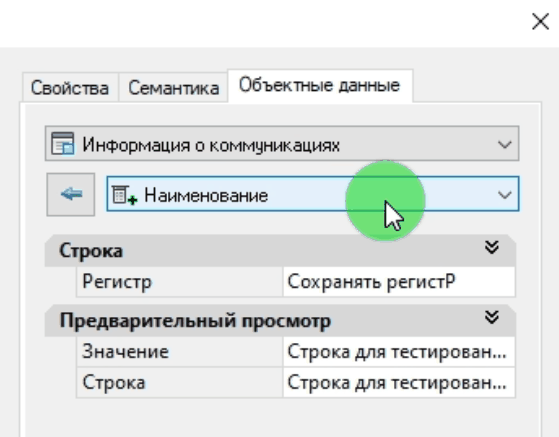

7. В ведомость можно добавлять новые столбцы: семантику или объектные данные с пересекаемых объектов





Например:
